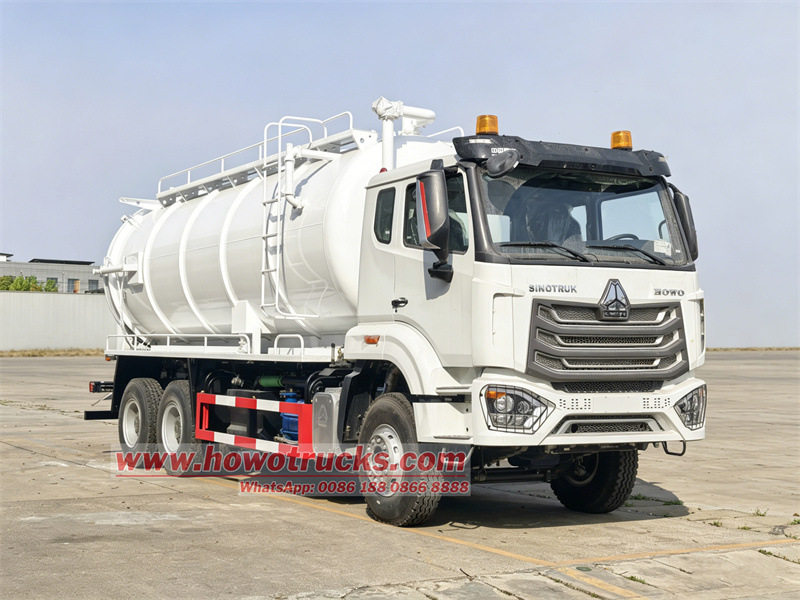

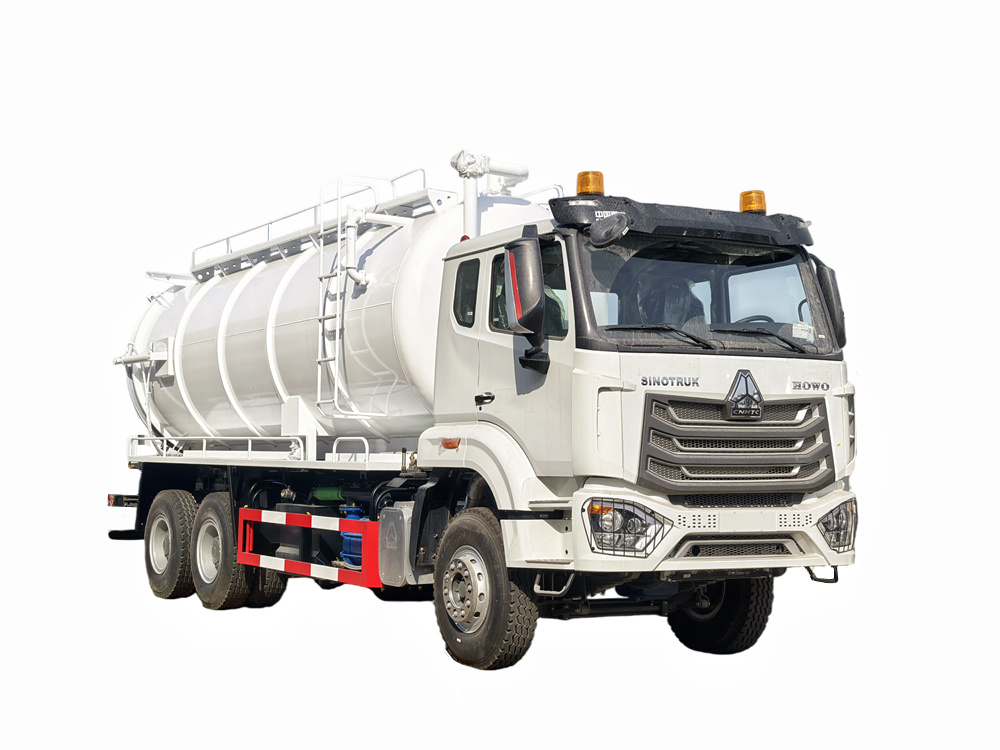

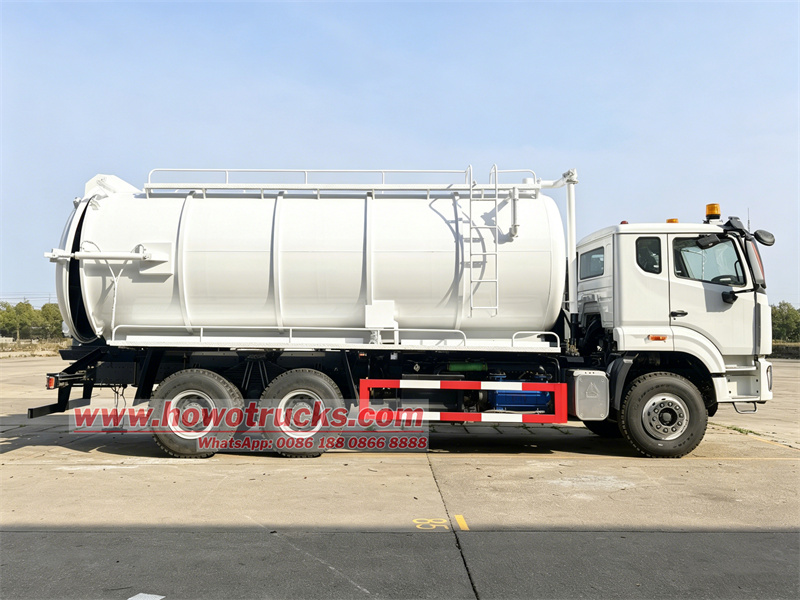

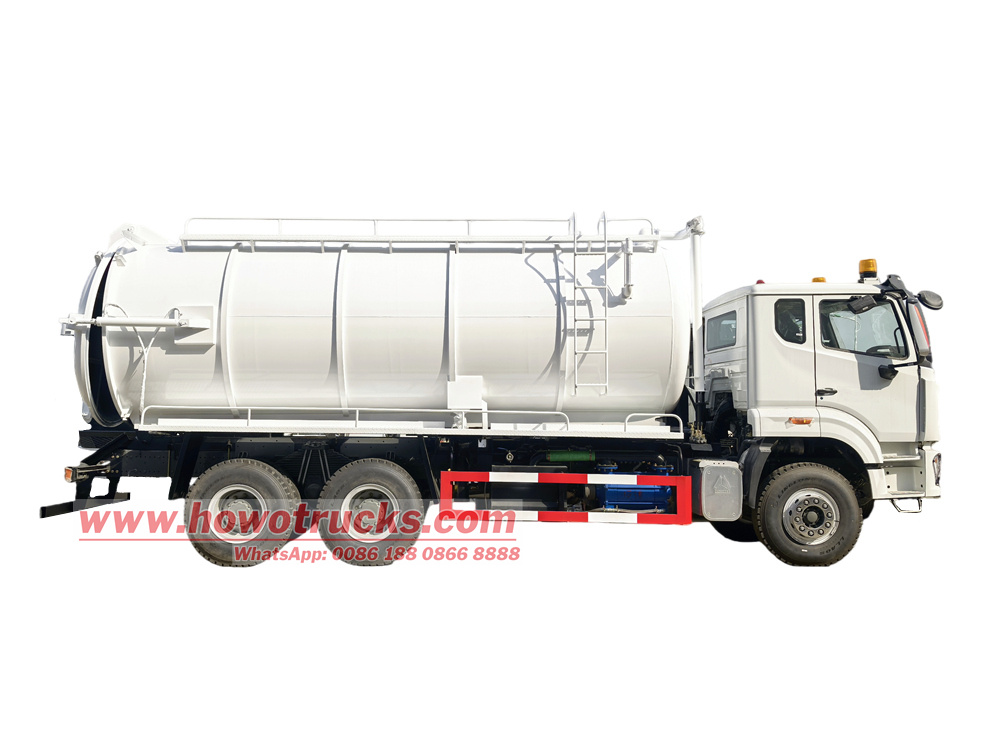

Caminhão de limpeza de fossas sépticas HOWO NX da Nigéria

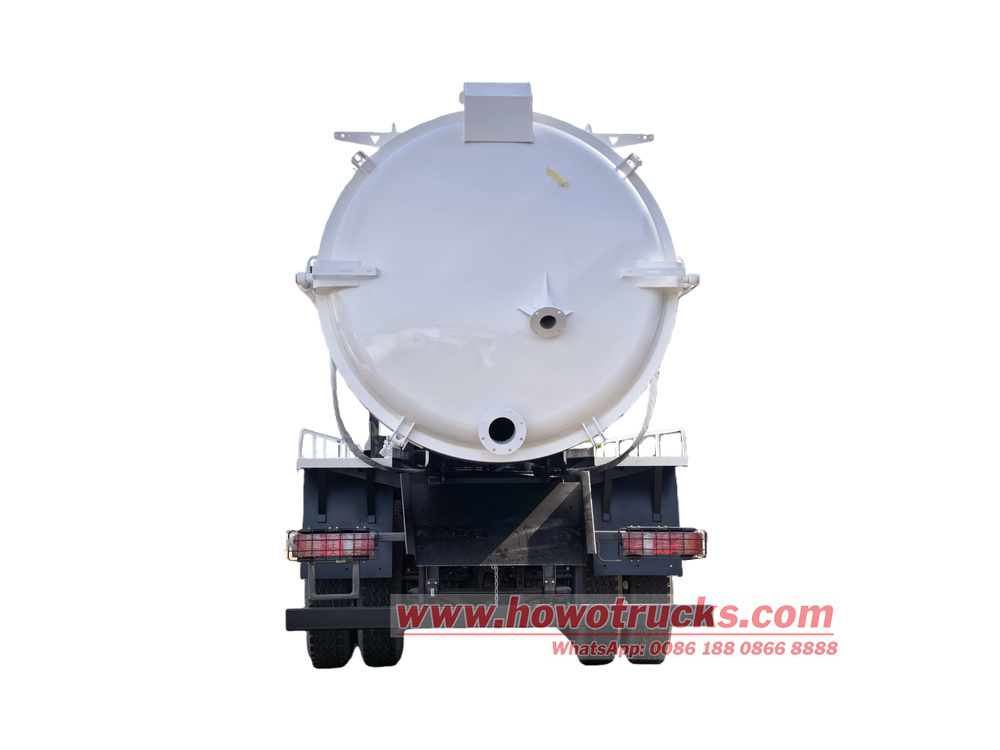

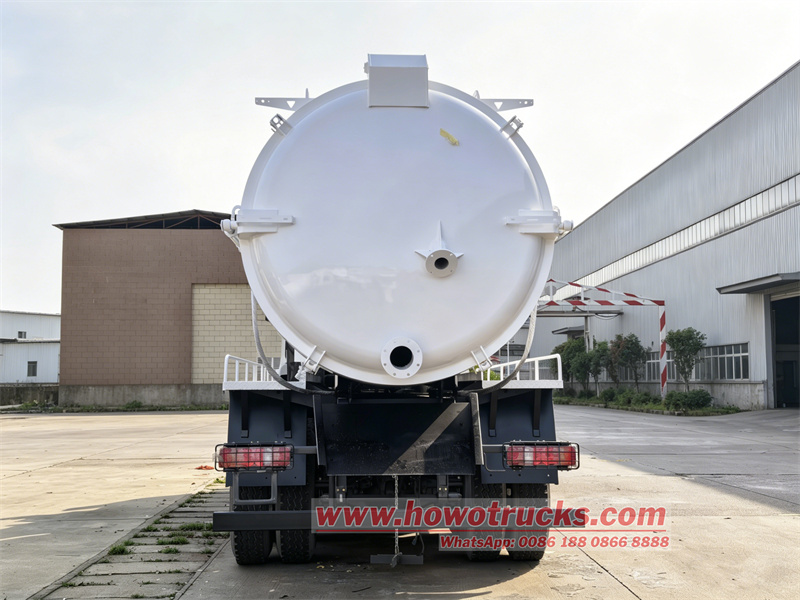

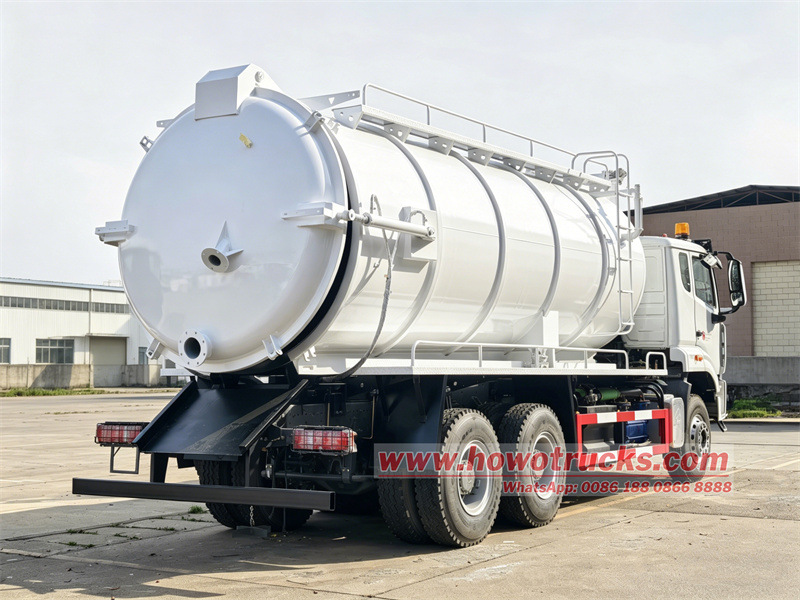

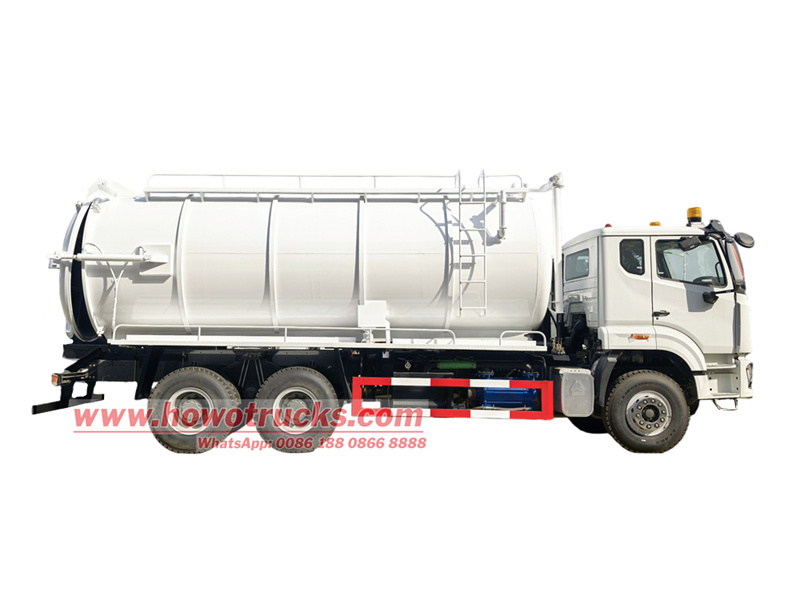

O caminhão de vácuo Howo NX de 20 metros cúbicos possui uma distância entre eixos de 4625+1350 mm, um motor Weichai WP12.400E32, uma transmissão HW19710, um eixo dianteiro VGD95 e eixos traseiros duplos MCX16ZG. O tanque de vácuo de 20 metros cúbicos é feito de aço carbono e está equipado com uma bomba de vácuo de circulação de água 2BE-204, uma válvula de alívio, um tanque de óleo hidráulico, uma escada, um tubo de nível e uma válvula de descarga na porta traseira. A porta traseira pode ser aberta hidraulicamente e o tanque pode ser levantado hidraulicamente. A operação é controlada por uma válvula hidráulica do lado do motorista.
Capacidade de trabalho :
20000 litersTipo de cabine :
Howo NX one and half row cabinSistema de acionamento :
6x4,LHDDistância entre eixos (mm) :
44625+1350 mmEspecífico do motor :
400 HP / WEICHAI WP12.400E32Caixa de engrenagens :
Sinotruk HW19710 10-speed, manualEixo dianteiro ( Kg ) :
9500Eixo traseiro ( Kg ) :
16000*2Esse Caminhão de limpeza de fossas sépticas HOWO NX da Nigéria É um veículo especializado projetado para operações de sucção de esgoto pesado na Nigéria. Baseado no chassi Sinotruk HOWO NX400, integra um tanque de sucção de esgoto de 20 metros cúbicos e uma bomba de vácuo de circulação de água 2BE-204, permitindo uma sucção de esgoto eficiente. Este caminhão possui capacidade de autoescorvamento e autodescarga, grande capacidade, transporte conveniente e uma potente bomba de vácuo com longo alcance de sucção, tornando-o adequado para operações pesadas, como dragagem de redes de tubulação urbanas e limpeza de fossas sépticas.

◆ Parâmetros tecnológicos do produto:
| Caminhão de sucção a vácuo HOWO NX 6X4 20CBM | |||
| Em geral | Marca do chassi | HOWO | |

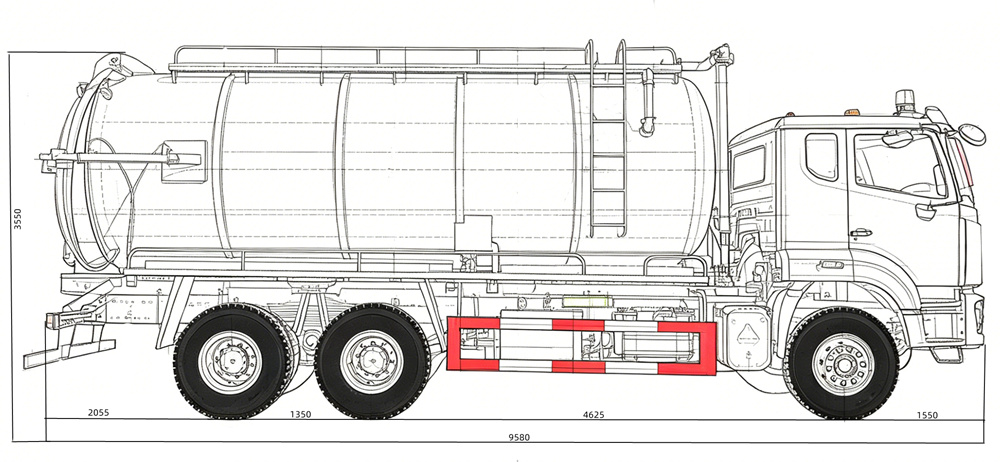

| Dimensão total | 9580 x 2550 x 3550 mm | ||
| Peso Bruto Total / Peso em Ordem de Marcha | 25000 kg / 12850 kg | ||
| Eixo dianteiro | VGD95 eixo dianteiro (tambor) | ||
| Eixo de transmissão | MCX16ZG eixos traseiros duplos (tambor), relação de transmissão 4,803 | ||
| Motor | Tipo de combustível | Diesel, 6 cilindros em linha, 4 tempos | |
| Modelo | WP12.400E32 | ||
| Poder | 400 HP / 294 kW | ||
| Velocidade nominal | 2100 rpm | ||
| velocidade máxima de torque | 1200-1500 rpm | ||
| Deslocamento | 11,596L | ||
| Padrão de Emissão | Euro 3 | ||
| Chassis | Tipo de acionamento | 4x2, esquerda direção manual | |
| Transmissão | HW19710,10F&2R, manual | ||
| Distância entre eixos | 4625+1350mm | ||
| Número de eixos | 2 | ||
| Especificações do pneu | 315/80R22.5, 11 unidades (incluindo um pneu sobressalente) Opção: 12.00R20, 295/80R22.5, 12R22.5 | ||
| Superestrutura | Tanque | Capacidade do tanque | 20000 litros |
| Material do tanque | 6mm aço carbono com tratamento antisséptico | ||
| ângulo de elevação do tanque | ≥45° | ||
| Bomba de vácuo | Vácuo Bombear | Bomba de circulação de água 2BE-204 | |
| Aspirador definitivo | 3300Pa | ||
| Taxa de bombeamento | 21 m³/min | ||
| Velocidade | 980 rpm | ||
| Poder | 37 kW | ||
| A porta traseira pode ser aberta hidraulicamente para o descarregamento completo de materiais sólidos. | |||
| Todos os acessórios padrão: tampa de inspeção, kit de ferramentas, manual em inglês... | |||

◆ Chassis:
| Item | Configuração |
| Distância entre eixos | 4600+1350mm |
| Motor | Weichai WP12.400E32 • Cilindrada: 11,596 litros • Potência: 294 kW (400 hp) • Norma de Emissões: Euro III |
| Transmissão | Sinotruk HW19710 • Tipo: Manual, 10 marchas à frente + 2 marchas à ré • Características: Caixa de engrenagens principal com eixos intermediários duplos, caixa de engrenagens auxiliar com engrenagens planetárias e engrenagem de sobremarcha. |
| Eixo dianteiro | Eixo dianteiro tipo punho com viga em I VGD95 • Carga nominal: 9,5 toneladas |
| Eixos traseiros | MCX16ZG eixos traseiros duplos com redução de estágio único • Carga nominal: 2 x 16 toneladas (total de 32 toneladas) |
| Pneus | 315/80R22.5 |
| Cabine | Howo NX cabine simples, com ar condicionado, vidros elétricos e trava central. |
◆ Sistema de sucção de esgoto da estrutura superior:
1. Volume do tanque: Tanque com capacidade de 20 metros cúbicos, estrutura elíptica, centro de gravidade baixo e operação estável.
2. Material do tanque: Fabricado em aço carbono de alta qualidade, com 6 mm de espessura, com defletores internos, resistente à corrosão e ao desgaste, e totalmente soldado.

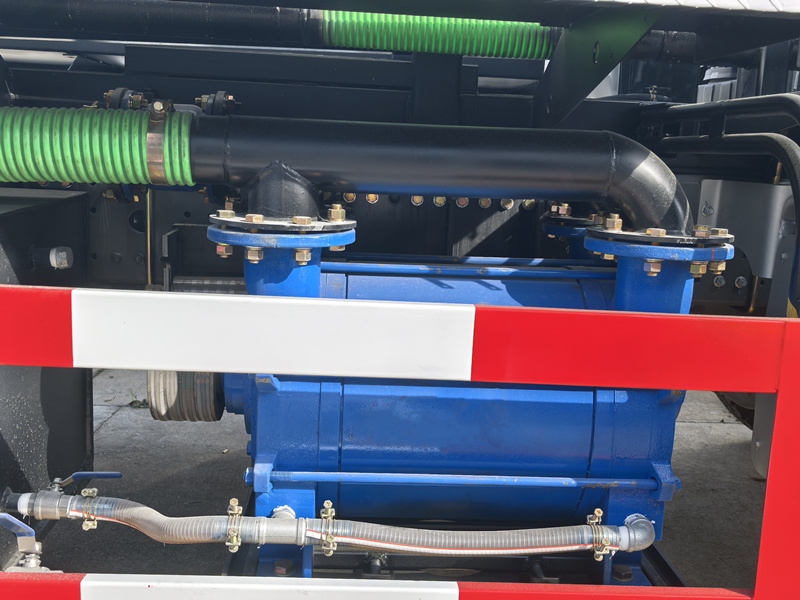

3. Bomba de vácuo: Bomba de vácuo para circulação de água 2BE-204, velocidade de sucção de 21 m³/min, alto grau de vácuo, forte capacidade de autoescorvamento.

4. Proteção de segurança: Equipada com uma válvula anti-transbordamento para evitar o refluxo do fluido e danos à bomba de vácuo, garantindo a segurança do equipamento.

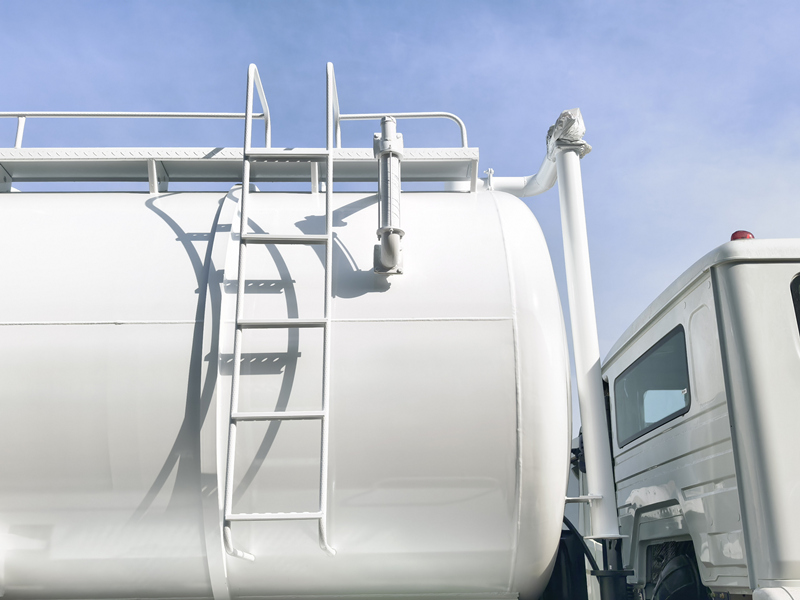

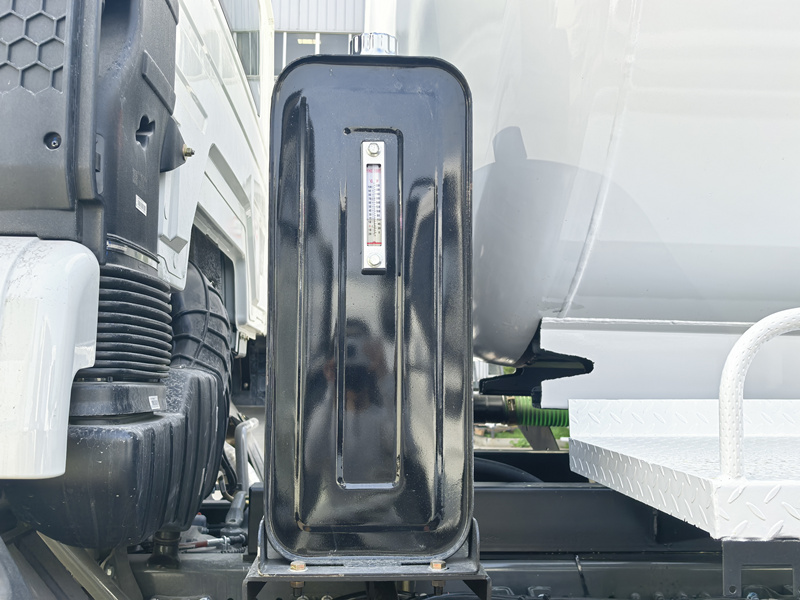

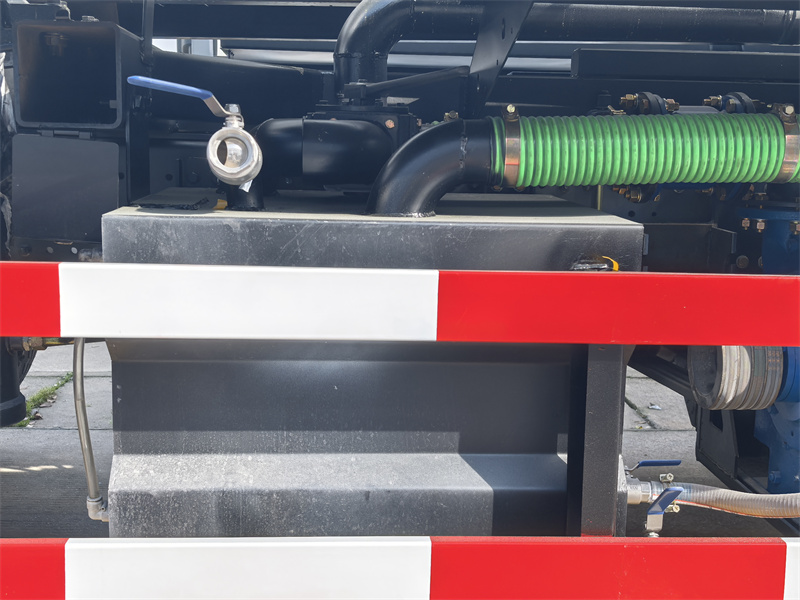

5. Componentes auxiliares: Separador integrado de água e gás, separador de óleo e gás, tanque de óleo hidráulico, escada lateral direita, guarda-corpo superior do tanque, tubo transparente de nível de líquido (monitoramento em tempo real do nível de líquido no tanque), válvula de descarga traseira e mangueira de sucção.

◆ Funções de operação hidráulica:

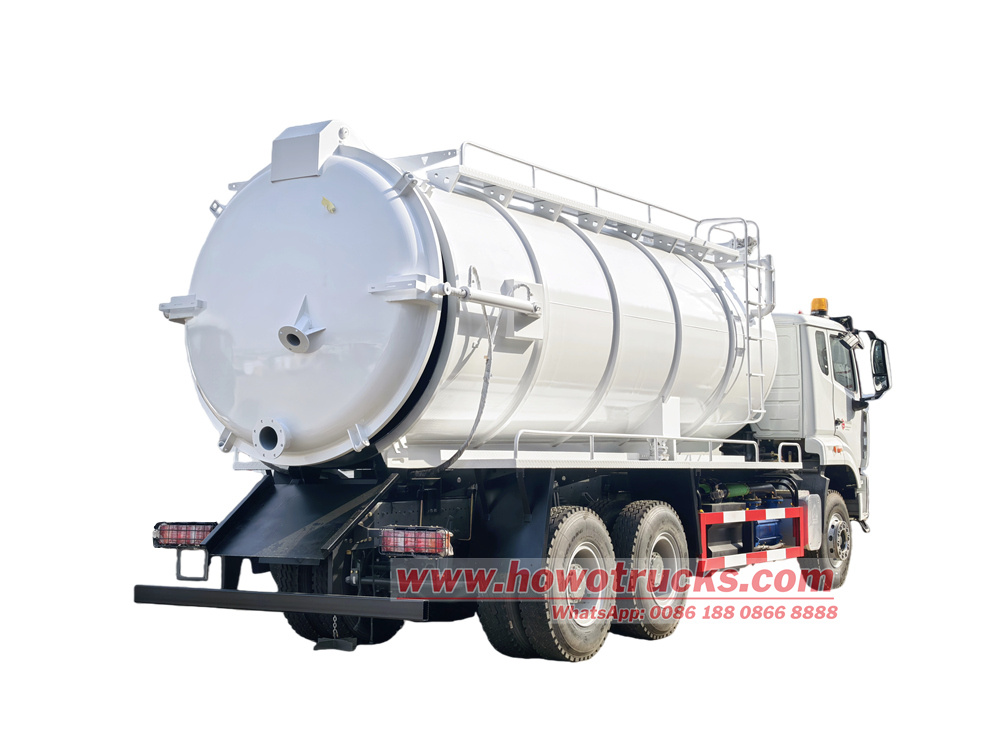

• Porta traseira: Travamento hidráulico + abertura hidráulica, vedação confiável, descarregamento suave
• Tanque: Elevação e inclinação hidráulicas, ângulo de inclinação suficiente, drenagem completa e sem resíduos.

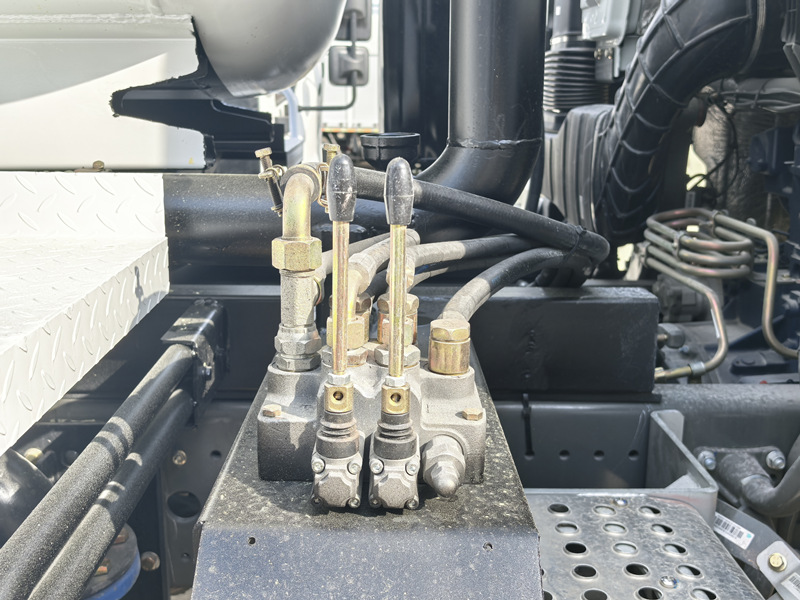

• Método de operação: Válvula de controle hidráulico no lado do motorista, controle por uma única pessoa, operação intuitiva, segura e eficiente.

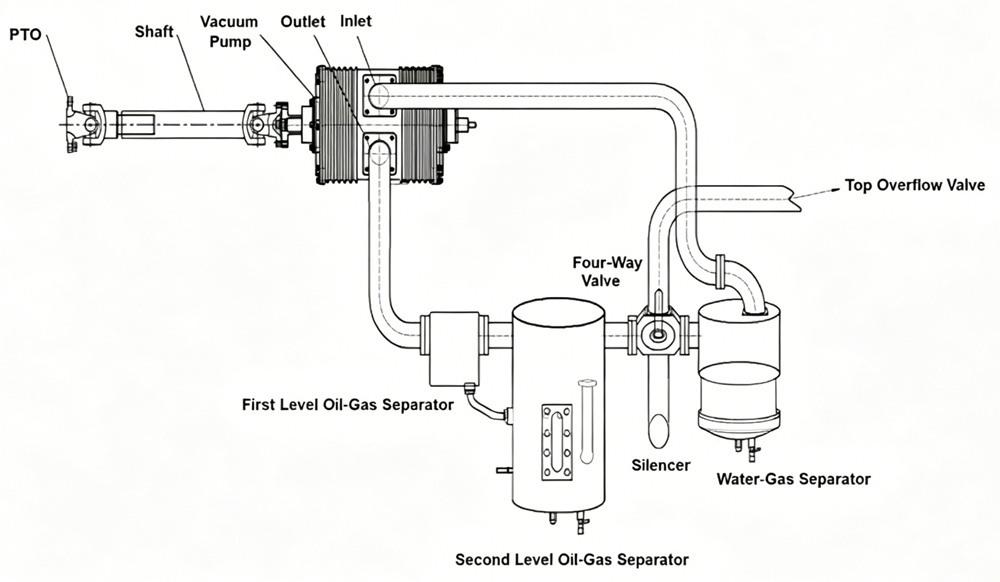

O princípio fundamental de funcionamento de um caminhão de sucção a vácuo baseia-se no princípio da pressão negativa do vácuo, utilizando a diferença de pressão para realizar a sucção e a descarga de resíduos. Durante todo o processo, tanto a sucção quanto a descarga dependem da vedação do tanque.
1. Processo de sucção: O motor do veículo aciona uma bomba de vácuo em alta velocidade através de uma tomada de força (TDF), puxando o ar do tanque selado à força e criando uma pressão negativa ao reduzir a pressão interna do ar em comparação com a pressão atmosférica. Sob pressão atmosférica, os resíduos são forçados para dentro do tanque através do tubo de sucção.
2. Processo de descarga: Após a operação, a direção do fluxo de ar é alterada acionando-se a válvula reversora de quatro vias. Primeiramente, o tanque é elevado e a porta traseira se abre, permitindo a entrada de ar externo e a liberação do vácuo, fazendo com que os resíduos escoem por gravidade. Em seguida, ar comprimido é injetado no tanque para criar uma pressão superior à atmosférica, pressurizando e descarregando os resíduos.
◆ Aplicações na Nigéria:
1. Saneamento Municipal: Utilizado para a limpeza de tubulações antigas, fossas sépticas e esgotos em Lagos, melhorando o saneamento urbano.
2. Tratamento de Resíduos Industriais: Adequado para águas residuais industriais e lodo gerado por fábricas locais, atendendo às necessidades de transporte ecologicamente correto.
3. Transporte de lama em canteiros de obras: Utilizado em áreas de mineração e grandes canteiros de obras para bombear água acumulada em fossas de fundação e para limpar lama de perfuração e resíduos industriais.
