Layout estrutural do caminhão varredor de limpeza HOWO

Os caminhões varredores HOWO são equipamentos especializados essenciais para operações modernas de saneamento, integrando varrição, aspiração, lavagem de alta pressão e limpeza de vias. Eles podem realizar múltiplas tarefas em uma única operação, incluindo varrição de lixo das ruas, supressão de poeira e lavagem de sarjetas. Eles suprimem eficazmente a poeira das ruas, melhoram a qualidade do ar e contribuem para o saneamento normalizado e aprimorado, bem como para a gestão ambiental ecológica a longo prazo das cidades.

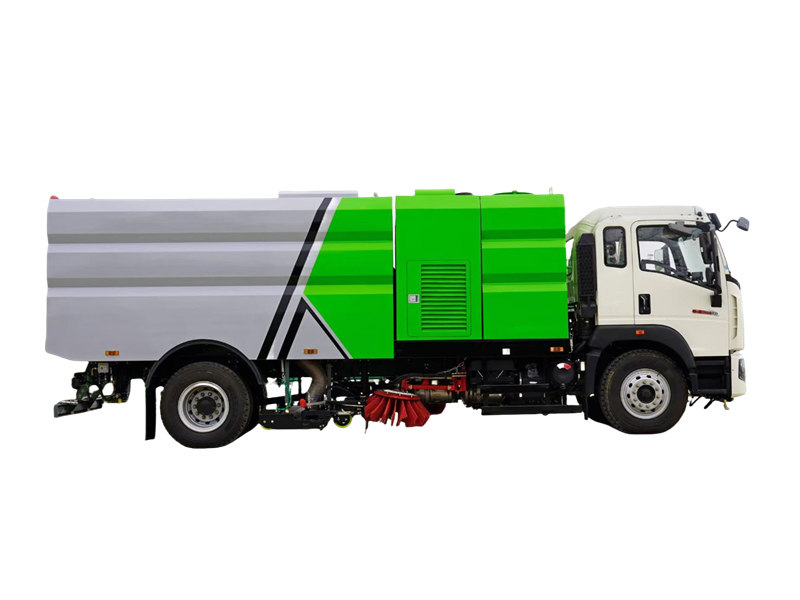

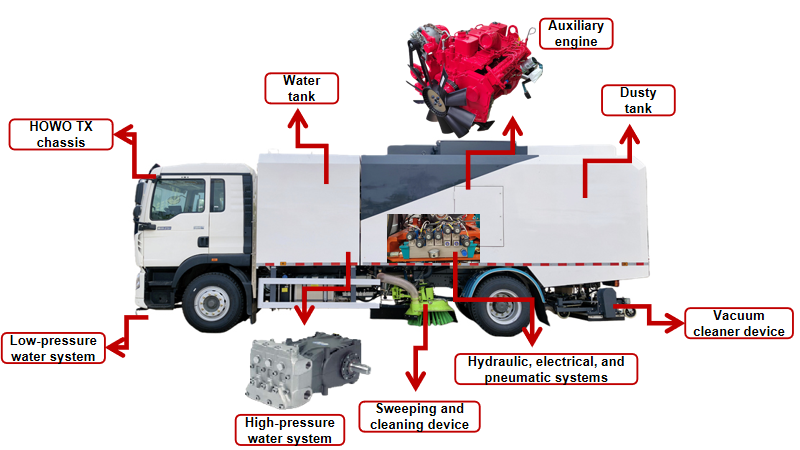

⇒ Diagrama geral da disposição do veículo:

O diagrama de layout do caminhão varredor HOWO mostra que a superestrutura consiste em uma carroceria, plataforma do chassi, dispositivo de varrição e lavagem, dispositivo de coleta de poeira, sistema de energia, sistema de água de alta pressão, sistema de água de baixa pressão, sistema de aspersão, sistema hidráulico, sistema elétrico e sistema de ar. O dispositivo de trabalho adota um arranjo centralizado de dois discos de varrição, um bocal de sucção largo também centralizado e uma barra de pulverização em forma de V.

1. Otimização do layout da montagem do tanque:

● Os reservatórios de água potável estão localizados independentemente na frente do sistema de energia, reduzindo o impacto do ruído do sistema de energia e da radiação eletromagnética na cabine.

● Outra parte do reservatório de água potável está integrada à lixeira, melhorando o aproveitamento do espaço e aumentando o volume da lixeira para 6 m³ e o volume do reservatório de água para 5 m³.

● Bicos de alta vazão e alta pressão são instalados dentro da lixeira para enxágue rápido e autolimpeza.

● Tanto o reservatório de água limpa quanto a lixeira são feitos de aço inoxidável, oferecendo excelente resistência à corrosão e prolongando a vida útil dos componentes estruturais.

● O design com curvatura triangular e a borda dobrada na parte superior evitam ângulos agudos, resultando em uma aparência geral inovadora e sofisticada.

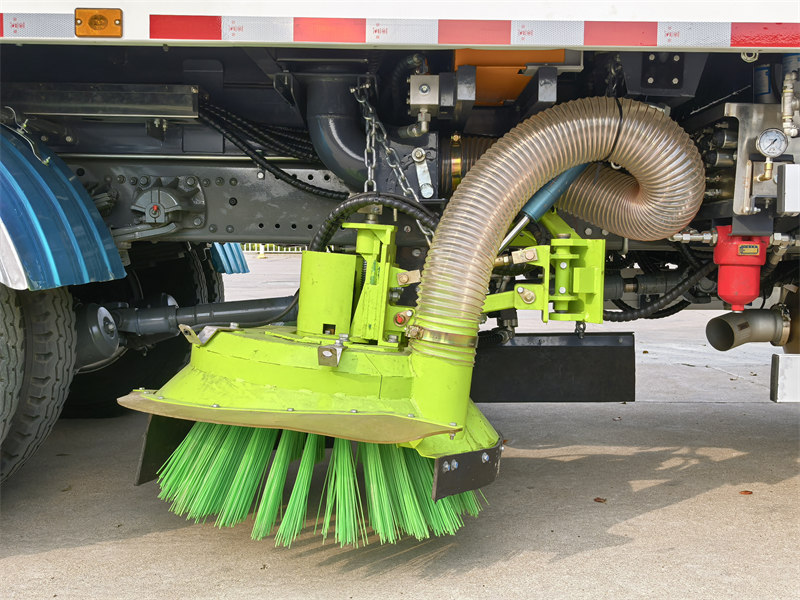

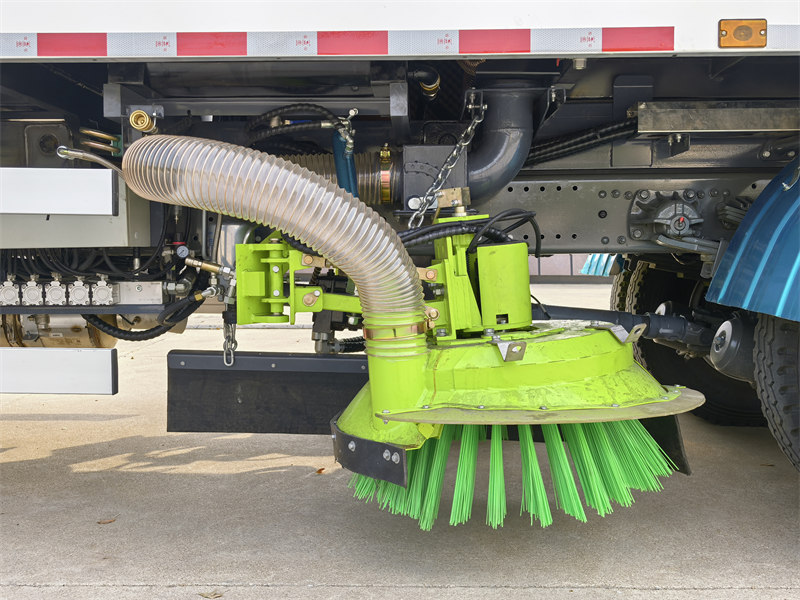

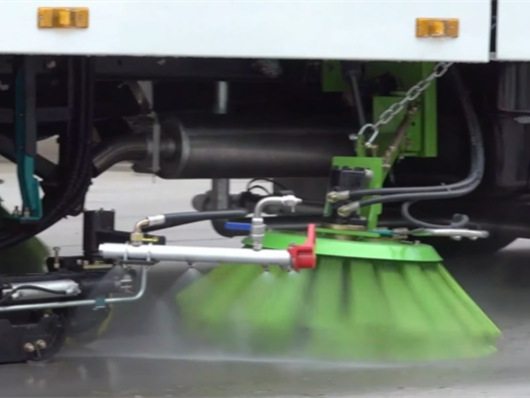

2. Dispositivo de varredura com controle adaptativo:

● Projeto para evitar colisões: Os discos de varredura esquerda e direita e a estrutura da barra de pulverização possuem proteção automática contra obstáculos e funções de reinicialização, permitindo o desvio automático de obstáculos robustos.

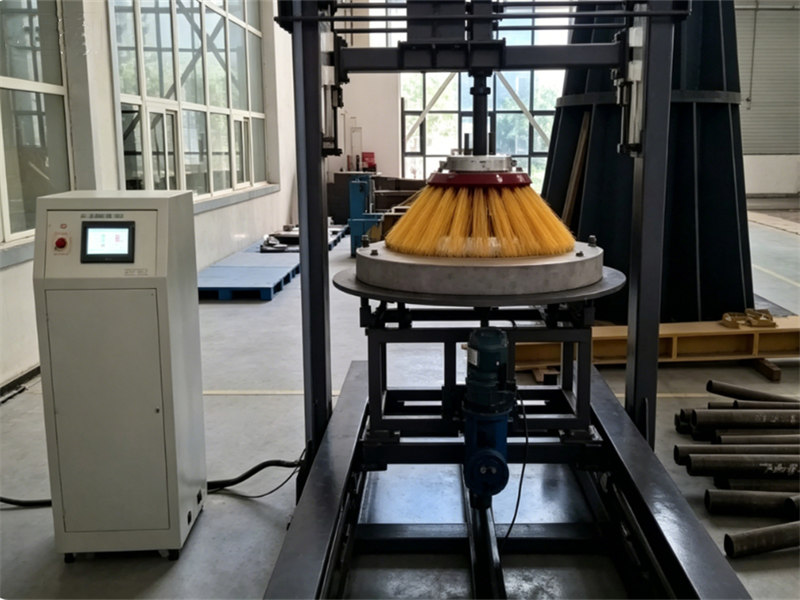

● Pincéis de alta resistência ao desgaste: Ajustando as proporções de polipropileno, matérias-primas de polietileno, cargas inorgânicas e seus aditivos, foi projetada e desenvolvida uma fórmula de cerdas com excelente resistência ao atrito e ao desgaste.

Simultaneamente, foram realizados testes de desempenho em cada fórmula experimental. As cerdas da escova à base de náilon apresentaram um aumento de 100% na vida útil, reduzindo os custos operacionais para o usuário em 50%.

3. Dispositivo de coleta de poeira de alta eficiência:

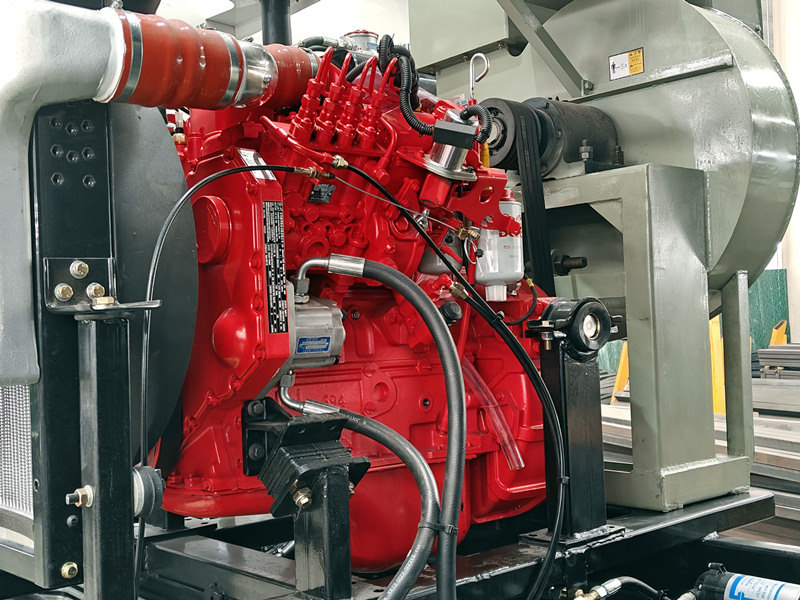

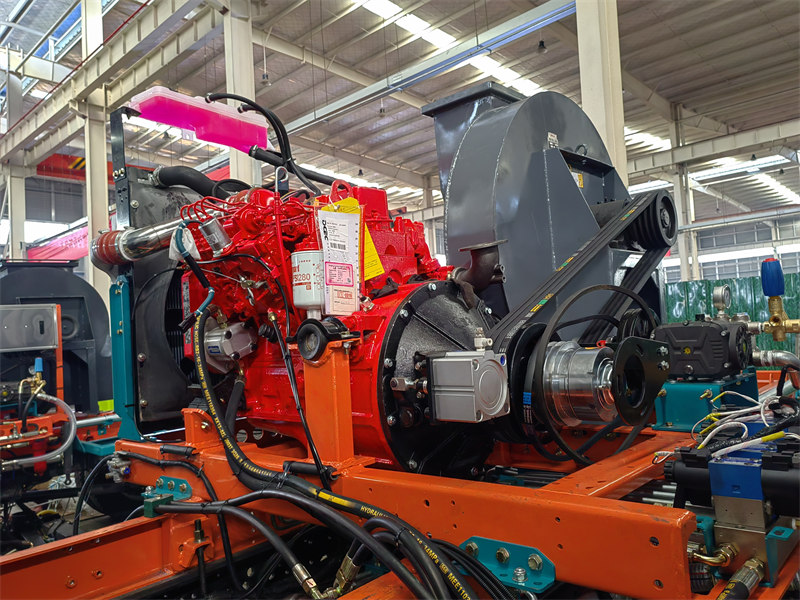

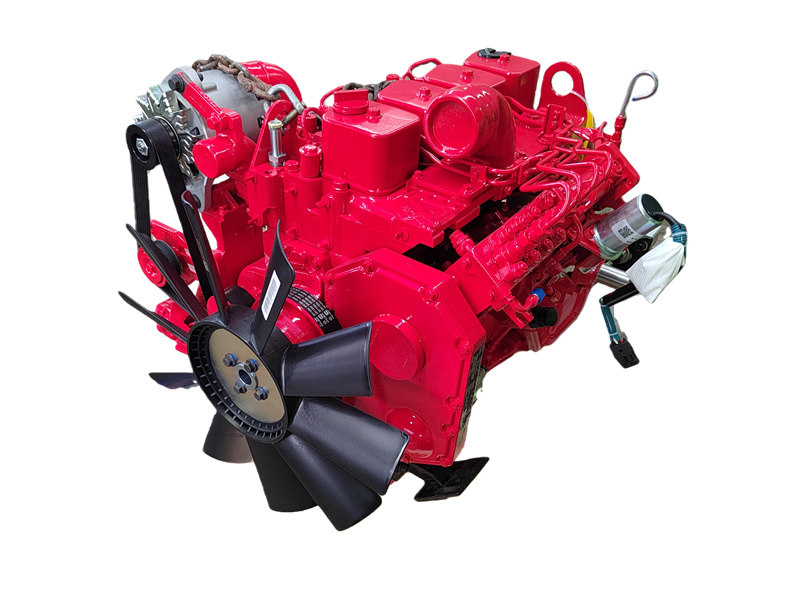

● Fonte de energia principal, motor auxiliar:

O sistema de dutos de ar é a base do sistema de transporte pneumático da varredora. Ele inclui 3 partes principais: o bocal de sucção, o duto de retenção e o ventilador, que determinam a capacidade de sucção dos detritos.

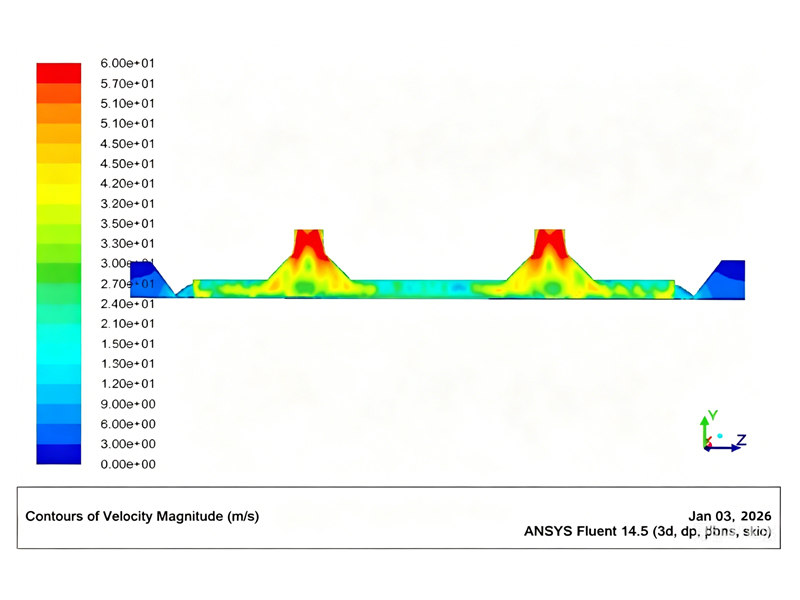

● Ventosa de alta eficiência:

♦ O dispositivo de coleta de poeira está localizado na frente do eixo traseiro do veículo, utilizando um bocal de sucção flutuante com estrutura de duto de ar duplo.

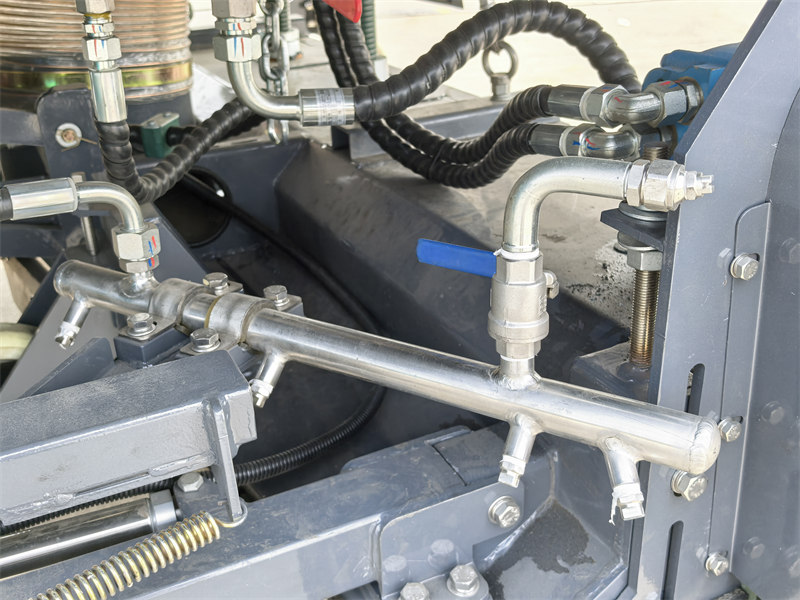

♦ Possui uma ampla largura de sucção e integra internamente uma barra de pulverização de água de alta pressão, com barras de pulverização de água à esquerda e à direita em ambos os lados.

♦ Graças ao fluxo de ar e à estrutura otimizados dentro do bocal de sucção, a capacidade de sucção é aumentada, resultando em uma sucção potente e uma eficiência de limpeza de 98%.

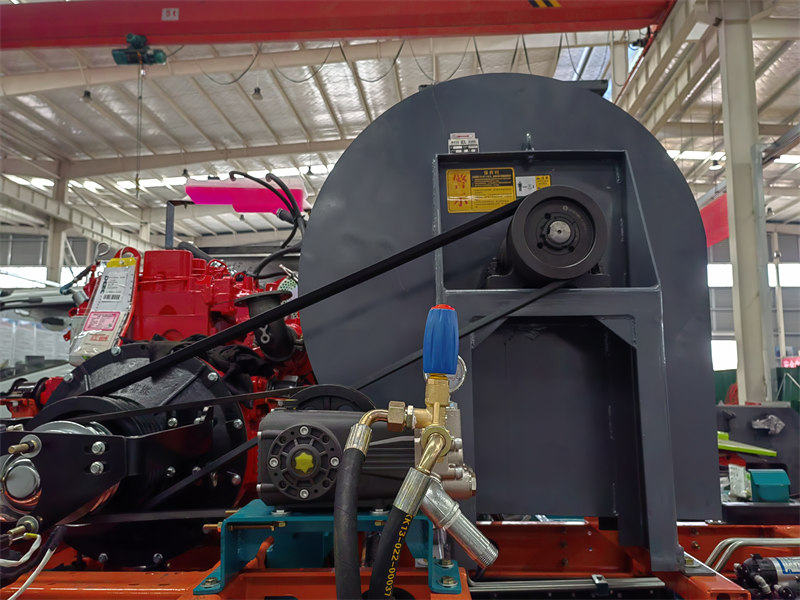

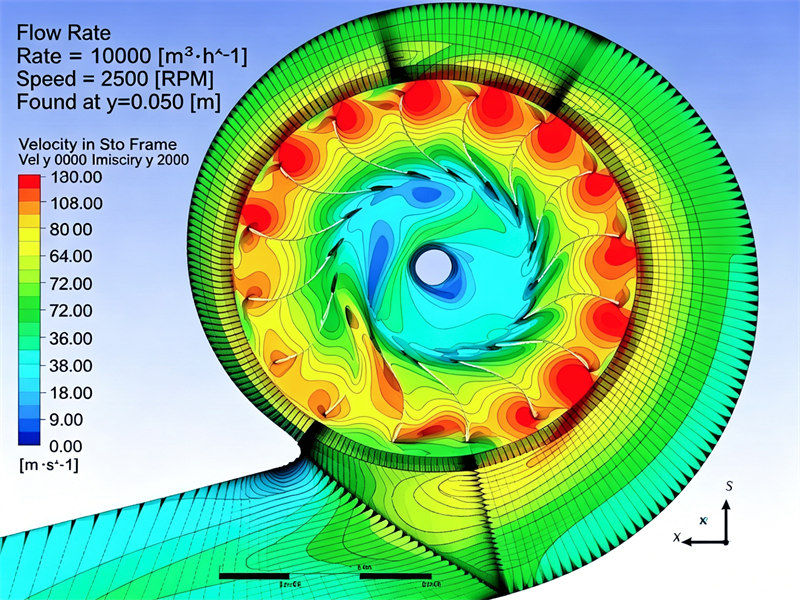

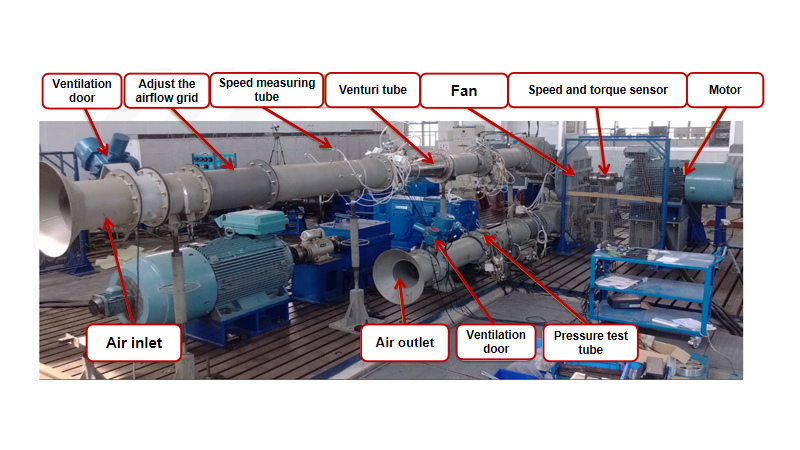

● Ventilador centrífugo:

♦ Utilizando um ventilador centrífugo de alta pressão desenvolvido internamente, o fluxo de ar máximo atinge 12.000 m³/h.

♦ O ventilador apresenta alta pressão total e alta eficiência, aumentando a eficiência mecânica em mais de 15% e a pressão do ar em 25%.

♦ As lâminas são feitas de aço especial, e seu formato exclusivo as torna extremamente resistentes ao desgaste.

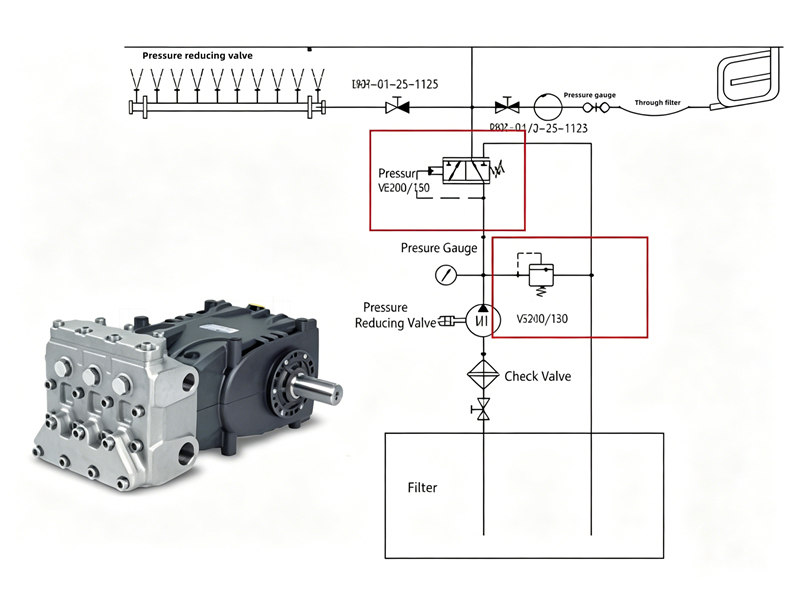

4. Sistema de água de alta pressão seguro e confiável:

● O sistema de água de alta pressão possui dupla proteção contra sobrepressão:

♦ O primeiro nível de proteção é obtido por meio de uma válvula de alívio, ajustada para 5 MPa.

♦ O segundo nível de proteção é obtido por meio de uma válvula de alívio, ajustada para 7 MPa.

Quando a pistola de pulverização manual muda abruptamente do modo de pulverização para o modo fechado, a pressão do sistema aumenta repentinamente. A válvula de alívio pode não ter tempo de reagir, momento em que a válvula de segurança se abre instantaneamente, garantindo o funcionamento mais seguro e confiável da bomba d'água e de outros componentes do sistema hidráulico.

● Função de limpeza pneumática de tubulações:

♦ O sistema de água de alta pressão está equipado com uma interface de conexão rápida para dispositivo de sopro de água anticongelante, a fim de evitar o congelamento dos componentes do sistema em baixas temperaturas de inverno.

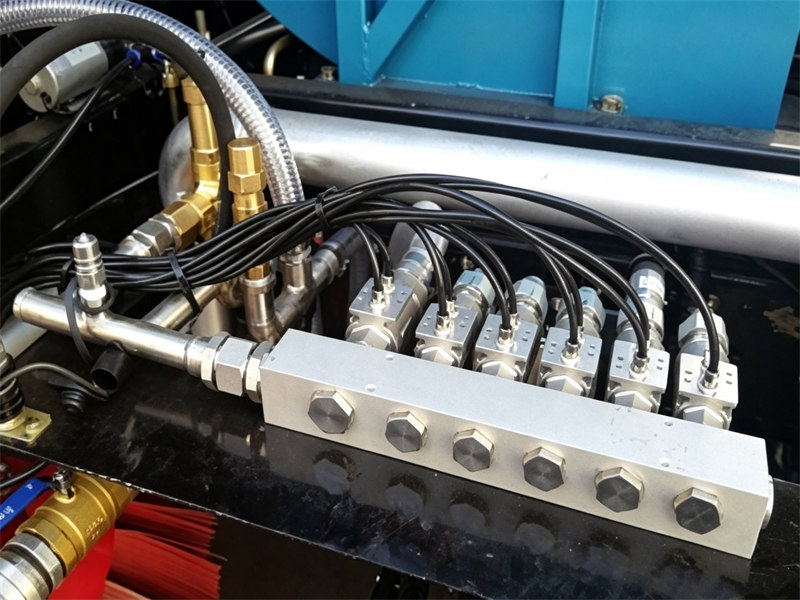

♦ A válvula de distribuição de água de alta pressão utiliza um conjunto de válvula pneumática integrada, que é fácil de manter e altamente confiável.

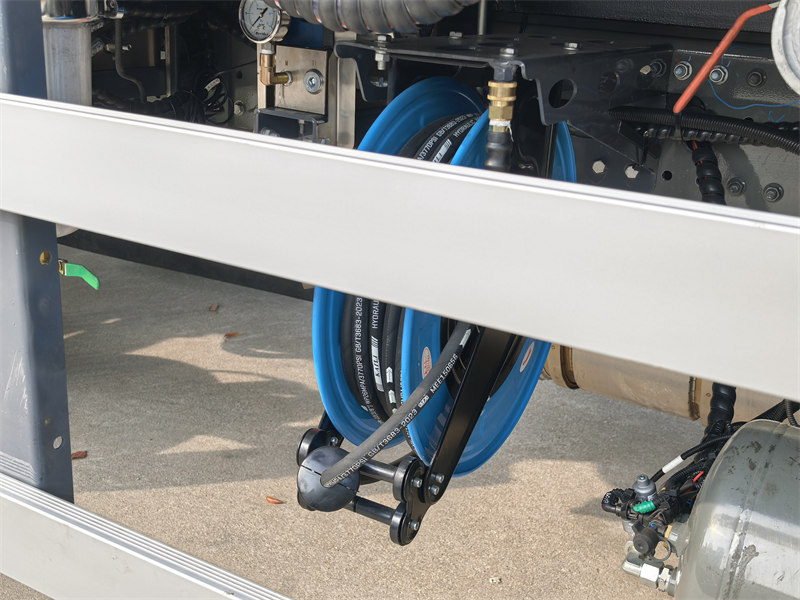

♦ Equipado com um carretel de mangueira automático e uma pistola de água de alta pressão, ele pode realizar limpezas localizadas e manutenção de veículos.

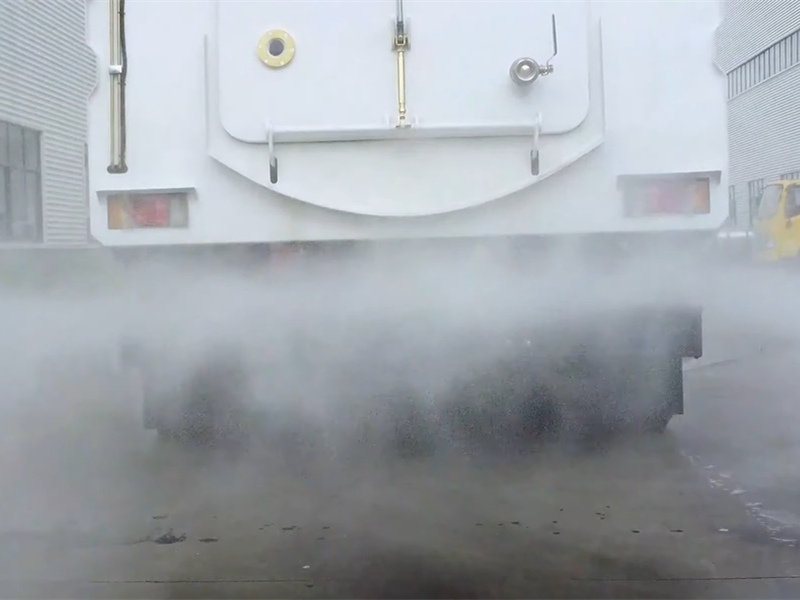

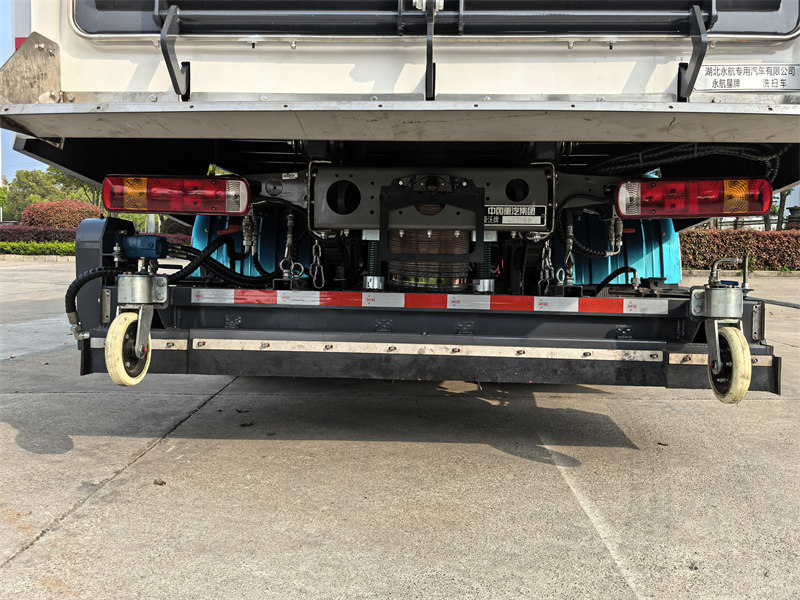

♦ Um sistema de pulverização traseira é instalado na parte traseira do veículo para suprimir a poeira.
