Guindastes montados em caminhões confiáveis: componentes e mão de obra de precisão

Muitos compradores de guindastes montados em caminhões comparam apenas a capacidade de carga e o preço, mas frequentemente ignoram um fator crucial. Um guindaste içava cargas pesadas de milhares de quilos; cada operação de içamento, telescópica e de giro coloca à prova a precisão e a qualidade de fabricação.

Se os componentes estruturais apresentarem desvios de usinagem, a resistência da soldagem for inadequada ou as conexões hidráulicas variarem muito em qualidade, podem ocorrer problemas menores, como travamentos do braço telescópico e deslocamento da carga. Pior ainda, podem surgir deformações estruturais e fissuras nos componentes, criando graves riscos à segurança.

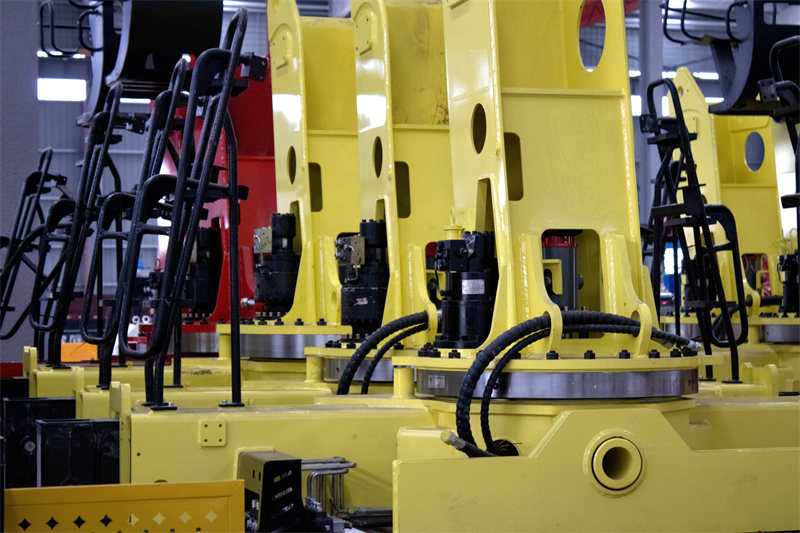

Um guindaste confiável nunca é uma simples montagem de chapas de aço e peças sobressalentes. Ele é construído seguindo padrões rigorosos em toda a cadeia de produção: corte, dobra e usinagem de chapas, soldagem robotizada, seleção do sistema hidráulico e revestimento da superfície.

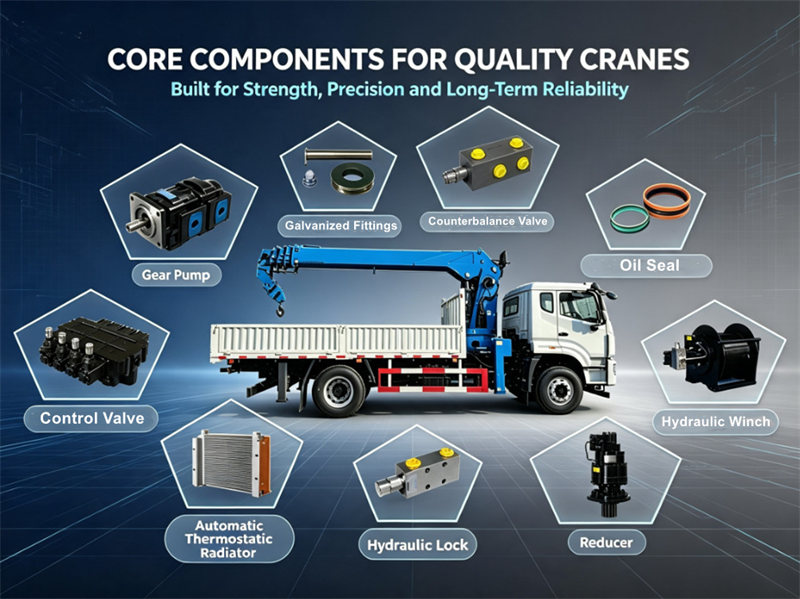

⚙ Fornecimento de componentes essenciais para guindastes:

▣ Bomba de engrenagem:

Adotamos bombas de engrenagem hidráulicas de marcas chinesas renomadas. Esta bomba de engrenagem dupla em ferro fundido apresenta construção com placa lateral, compensação proprietária de folga axial flutuante e tecnologia de balanceamento radial, além de buchas autolubrificantes DU. Ela oferece alta eficiência volumétrica, alta pressão de trabalho, forte resistência à vibração, excelente tolerância a altas temperaturas e longa vida útil.

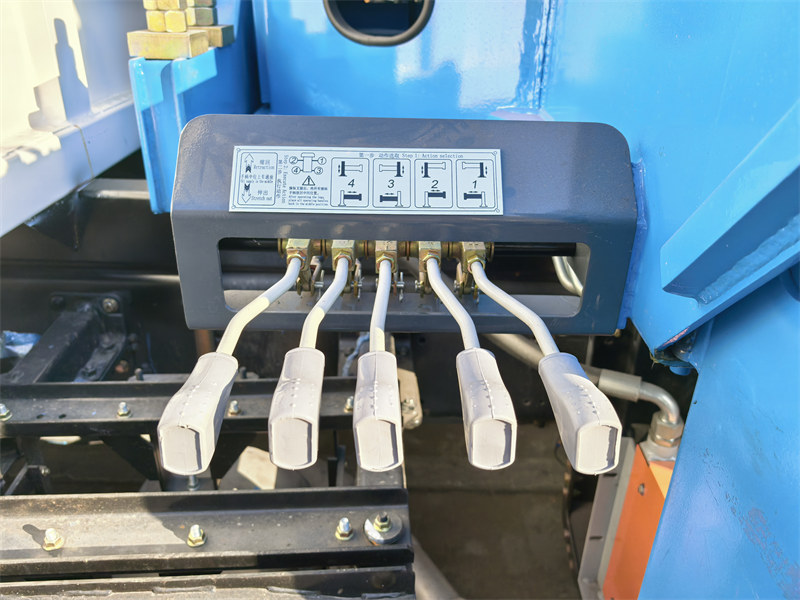

▣ Válvula de controle:

Fornecido por um fabricante chinês de renome, especializado em controladores de movimento, controles de acionamento, componentes hidráulicos e pesquisa e aplicação de materiais metálicos. Garante controle preciso do movimento e desempenho estável e confiável da grua durante operação prolongada, ajustando dinamicamente a saída de acordo com as demandas de carga.

▣ Fechadura hidráulica:

Proveniente de um dos principais fabricantes chineses de componentes e máquinas hidráulicas. Como fornecedor estratégico de grandes empresas nacionais, incluindo XCMG e Lovol, o fornecedor obteve as certificações ISO9001, ISO14001, OHSAS18001 e CE da UE, oferecendo soluções completas para sistemas de energia hidráulica.

▣ Guincho hidráulico:

1.O tambor adota uma construção soldada, oferecendo alta resistência e adaptabilidade flexível às diversas necessidades dos clientes.

2.As molas de freio utilizam molas de disco alemãs importadas, fabricadas com processos avançados.

3. O tratamento térmico adota a austêmpera (têmpera bainítica) para uma microestrutura uniforme e desempenho consistente. As molas apresentam alta resistência, boa tenacidade e excelente resistência a trincas; a estrutura bainítica interna proporciona maior vida útil. Equipamentos de corte de precisão garantem precisão dimensional superior e qualidade do produto.

4. As engrenagens são feitas de aço 20CrMnTi tratado por têmpera com carbonitretação para alta resistência e boa tenacidade. Os retentores dos freios hidráulicos são fornecidos pela Hansheng, garantindo desempenho confiável e longa vida útil. O equipamento possui redução planetária NGB, que oferece distribuição uniforme de carga e alta capacidade de carga.

▣ Conexões galvanizadas:

Os acessórios auxiliares do guindaste foram modernizados com peças galvanizadas, aumentando significativamente a resistência à corrosão e à ferrugem e prolongando a vida útil dos componentes. As superfícies galvanizadas apresentam acabamentos uniformes, brilhantes e limpos, sem manchas de ferrugem ou escorrimento, melhorando a aparência geral do guindaste.

▣ Retentores de óleo importados:

Os cilindros adotam tecnologia de vedação avançada e retentores de óleo Hallite de alto desempenho importados do Reino Unido, proporcionando excelente vedação, operação estável e longa vida útil.

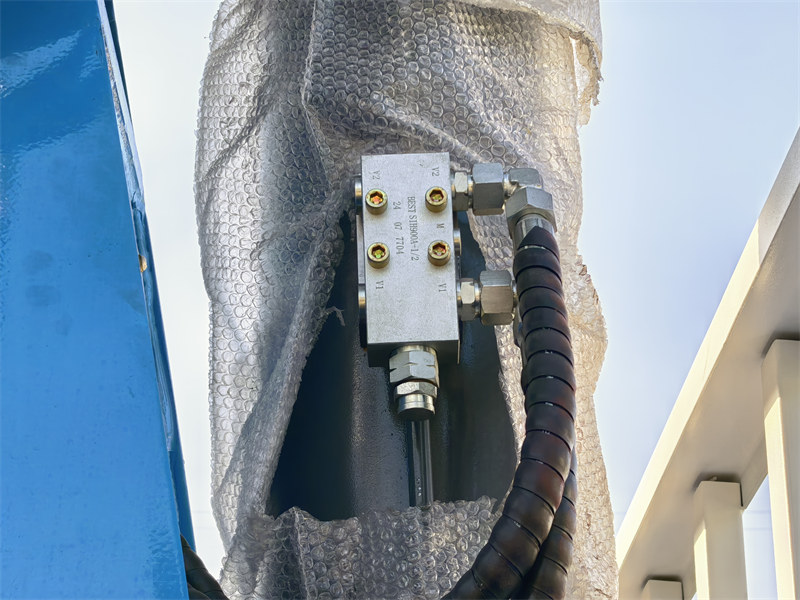

▣ Válvula de contrapeso:

O sistema garante um travamento eficaz contra microvazamentos durante a sustentação da lança com cargas pesadas e o içamento de cargas suspensas. Ele impede o afundamento lento e a deriva involuntária das lanças principal e secundária. A lança sobe e desce suavemente, sem solavancos ou trepidações, com baixo risco de vazamentos internos, vazamentos de óleo e velocidade de movimento irregular.

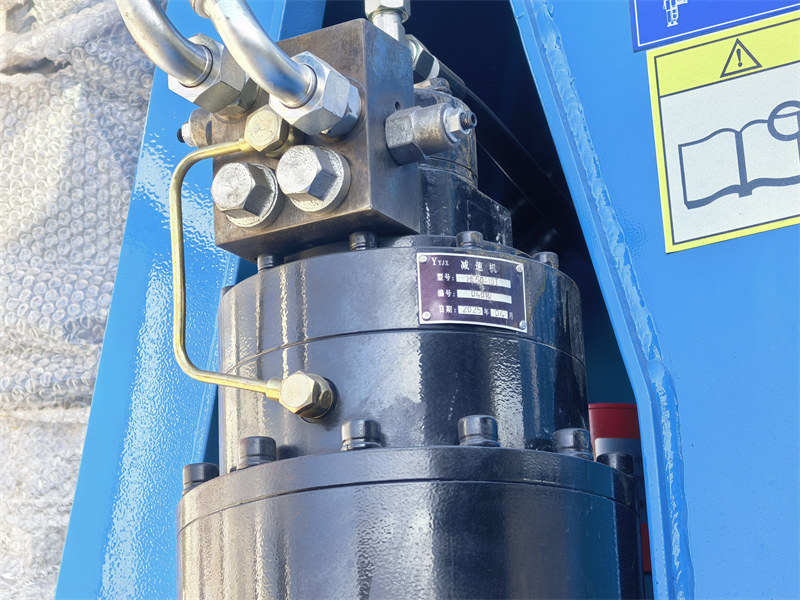

▣ Redutor:

1. As caixas de engrenagens anulares e os porta-satélites são fabricados por forjamento de precisão para obter uma microestrutura densa e alta resistência.

2. As molas de freio também utilizam molas de disco importadas.

3. As engrenagens são fabricadas em aço 20CrMnTi com tratamento de têmpera por carbonitretação para alta resistência e boa tenacidade. Os retentores de freio hidráulico são produtos Hansheng com desempenho confiável e longa vida útil.

4. A redução planetária NGB com distribuição igualitária de carga é aplicada para alcançar alta capacidade de carga.

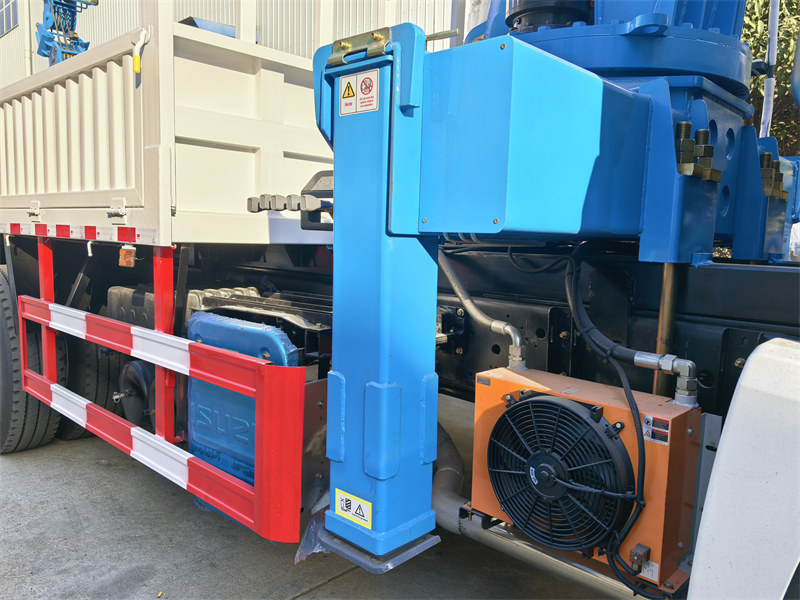

▣ Radiador termostático automático:

1. Radiador termostático automático de grande seção com controle automático de temperatura, eliminando a necessidade de acionamentos manuais frequentes.

2. A estrutura de troca de calor aletada de alta eficiência garante a dissipação suficiente do calor do óleo hidráulico e evita a oxidação térmica e a deterioração do fluido hidráulico.

3. Isso prolonga o intervalo de troca de óleo, evita falhas como envelhecimento das vedações, travamento das válvulas hidráulicas e desgaste da bomba/motor causados ​​pela temperatura excessiva do óleo, e melhora a vida útil e a confiabilidade operacional de todo o equipamento.

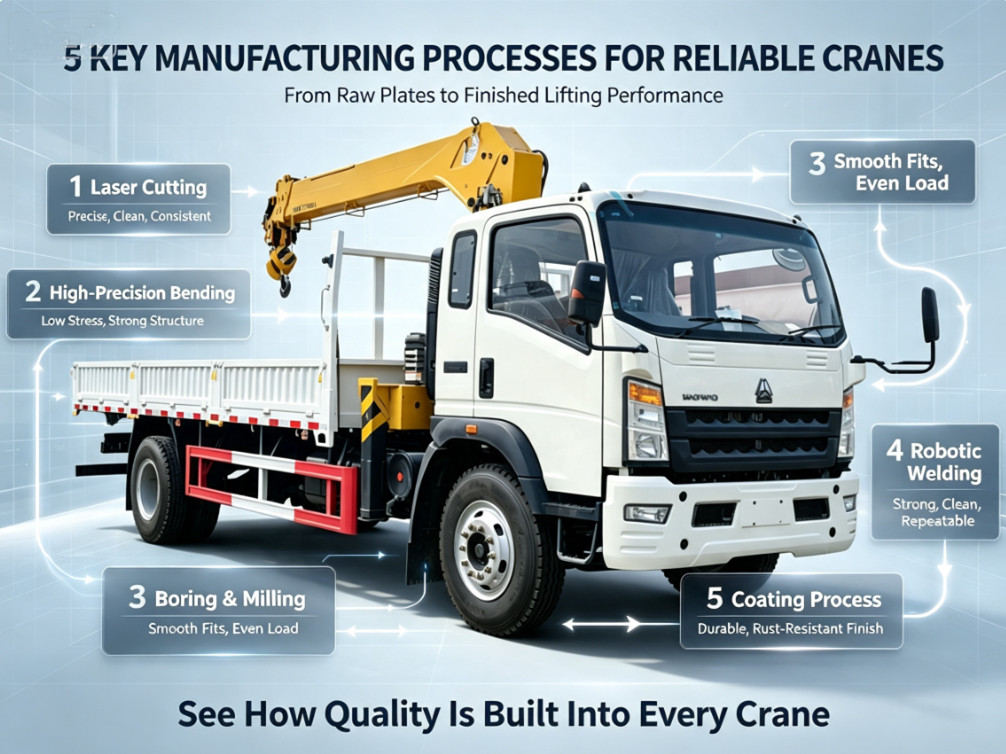

⚙Cinco processos críticos de fabricação para guindastes premium montados em caminhões:

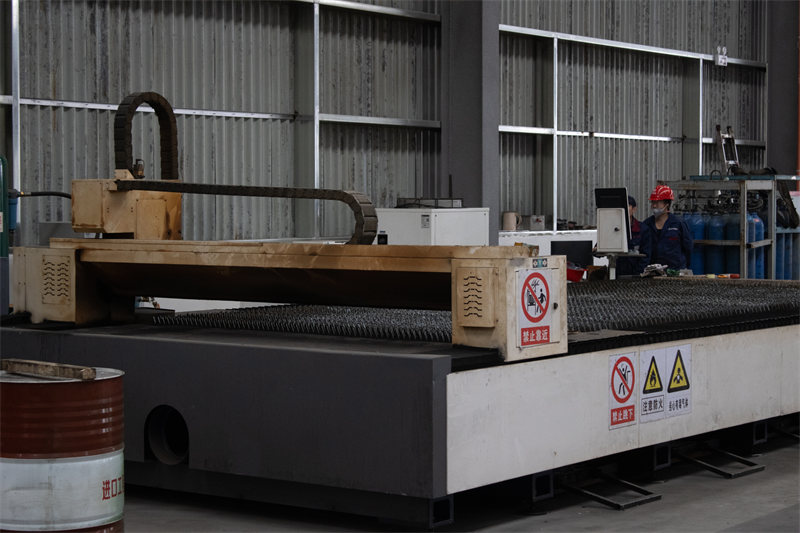

▣ Corte a laser:

♦ Abrange todos os componentes de chapa fina e de espessura média para guindastes montados em caminhões.

♦ Uma única máquina processa múltiplas aplicações e elimina a necessidade de usinagem secundária.

♦ Ela processa formas especiais complexas, pequenos orifícios redondos, cantos vivos, padrões vazados e perfis curvos intrincados.

♦ As bordas de corte são verticais e lisas, isentas de escória e rebarbas. As chapas permanecem sem distorção; chapas finas, painéis finos de aço inoxidável e alumínio permanecem planos, sem deformar ou torcer após o corte.

♦ As bordas cortadas das chapas resistem à descoloração e à ferrugem.

♦ Seções transversais limpas, cortadas a laser, minimizam a oxidação, facilitando as operações subsequentes de pintura, dobra e soldagem.

♦ Excelente consistência dimensional: centenas ou milhares de peças produzidas em massa apresentam dimensões e contornos idênticos, sem erro humano.

♦ Perfeitamente compatível com soldagem robótica e linhas de montagem padronizadas, formando um sistema de precisão de circuito fechado.

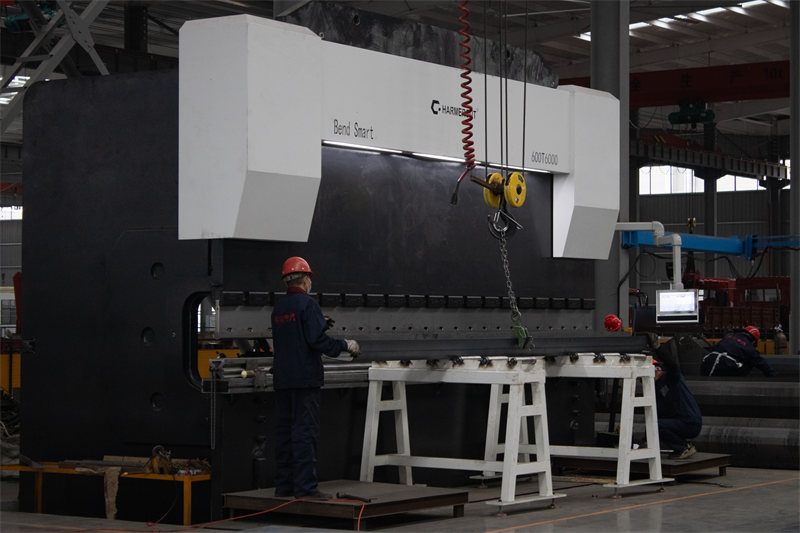

▣ Dobra de alta precisão:

♦ A curvatura de alta precisão produz painéis planos com baixa tensão residual, melhorando a resistência estrutural e prevenindo a deformação e o trincamento dos componentes de sustentação da lança em guindastes montados sobre caminhões.

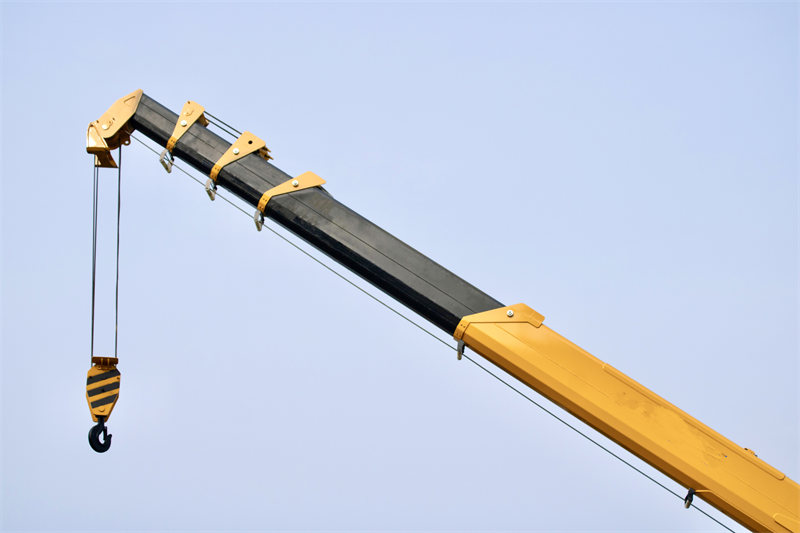

♦ A tolerância do tubo da lança é controlada dentro de ±1 mm, resultando em uma folga mínima para um movimento telescópico mais suave e redução de vibrações ou travamentos.

♦ A alta precisão dos tubos da lança permite uma redução eficaz das tolerâncias de projeto graças às atualizações de equipamento.

♦ A tolerância de cada seção da lança pode ser reduzida em 4 mm em comparação com o processamento comum, permitindo uma extensão e retração da lança muito mais suaves.

♦ Um encaixe mais preciso entre as seções da lança cria uma força de intertravamento mais forte durante o levantamento de cargas. Otimiza a coaxialidade, a simetria e a planicidade; as superfícies curvas ficam retas e uniformes, com maior concentricidade após a furação.

♦ Evita eixos e furos de pinos desalinhados, distribuição desigual de tensão e fissuras prematuras causadas por desvio do datum de referência.

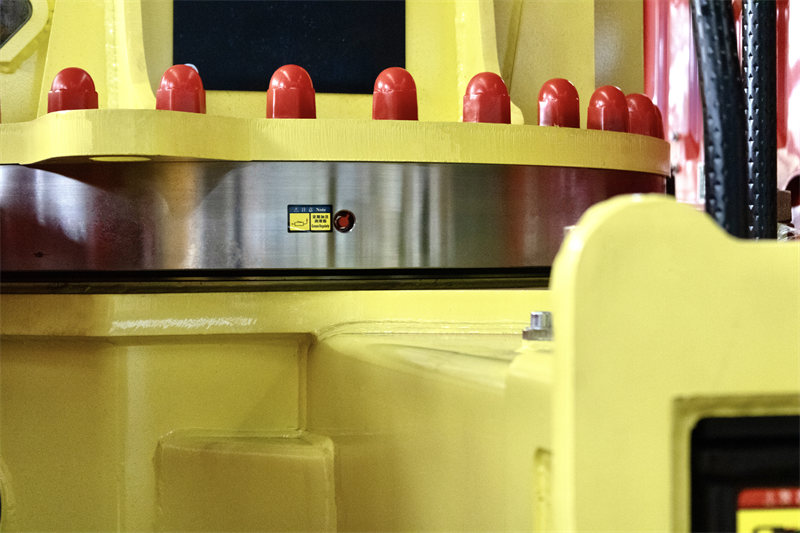

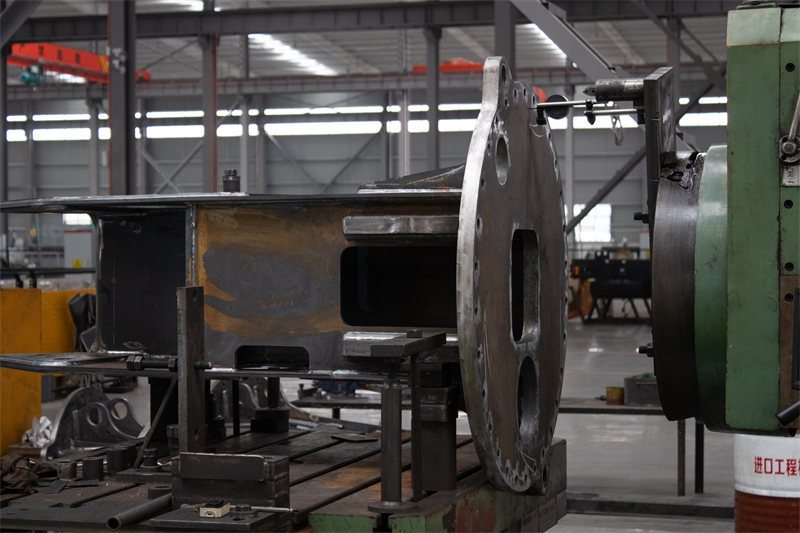

▣ Mandrilamento e fresagem:

Tedioso: Acabamento de furos circulares que garante abertura precisa, circularidade superior, concentricidade exata e paredes lisas.

Moagem: Aplaina e lustra as superfícies das peças de trabalho para garantir uma planicidade excepcional.

♦ As superfícies de trabalho apresentam desvio mínimo de altura e alta concentricidade.

♦ Os furos têm dimensões precisas, apresentando boa circularidade e sem distorção elíptica.

♦ A perpendicularidade entre os furos e a superfície, bem como o espaçamento entre os furos, são rigorosamente controlados para uma montagem precisa e sem emendas.

♦ Os rolamentos, eixos, pinos-eixo e flanges encaixam-se suavemente, sem oscilações; a rotação é estável, livre de excentricidades e desgaste anormal.

♦ A distribuição uniforme da força cria um contato firme entre as superfícies de acoplamento, evitando afrouxamento e rachaduras.

♦ As dimensões uniformes em todas as peças permitem a intercambialidade de peças de reposição.

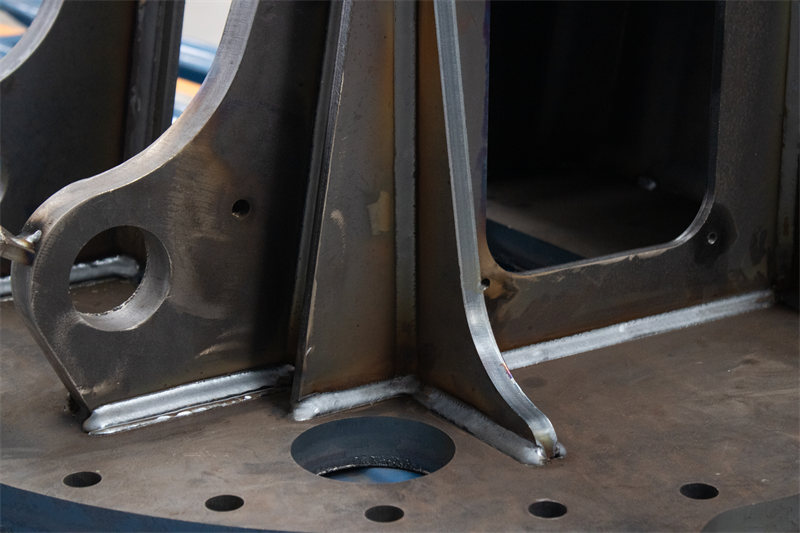

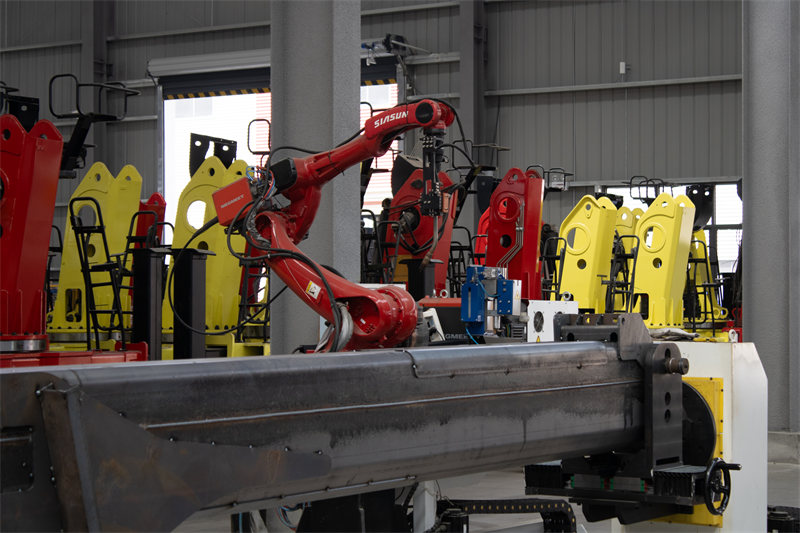

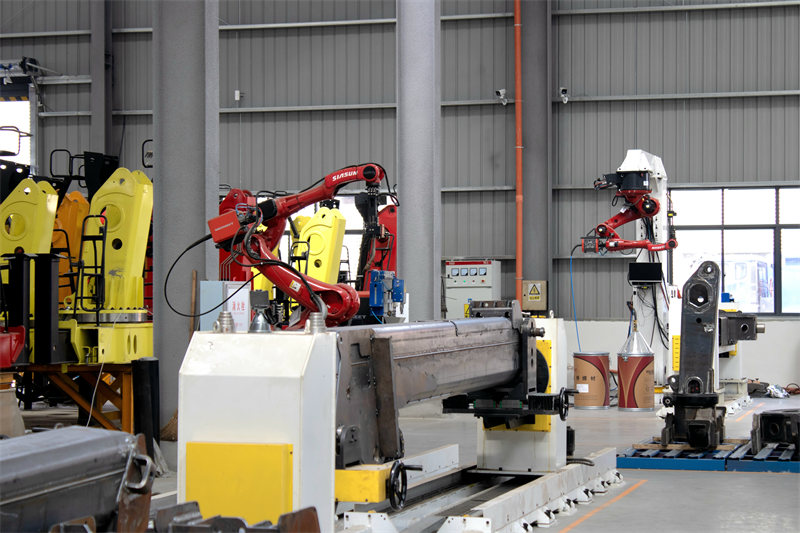

▣ Soldagem robótica:

♦ Formação de solda uniforme e estética. O percurso constante do robô garante largura de solda consistente e ondulações regulares na solda.

♦ Sem sobreposição, rebaixo ou respingos de solda. Esmerilhamento extenso pós-soldagem e remoção de escória são desnecessários para uma aparência limpa.

♦ Pontos de solda consistentes evitam rugas e deformações. A entrada de calor estável cria um aquecimento uniforme, de modo que as peças raramente se deformam ou colapsam.

♦ Soldas longas e soldas circulares proporcionam um acabamento superior, com juntas contínuas e sem folgas, além de transições suaves.

♦ A cobertura uniforme com gás de proteção reduz os defeitos internos e aumenta a resistência à tração e à fadiga.

♦ O controle da entrada de calor e o ritmo de soldagem fixo proporcionam uma distribuição uniforme da tensão interna, resistindo ao surgimento de fissuras na solda sob condições subsequentes de flexão, suporte de carga e vibração.

▣ Processo de revestimento de guindastes:

♦ Detonação

A jateamento com granalha remove incrustações e contaminantes das superfícies das peças, melhorando sua aparência. O jateamento com granalha de aço cria uma superfície texturizada que aumenta a aderência da pintura a pó. Vantagens: Alivia eficazmente a tensão de soldagem, reduz o risco de fratura por fadiga e prolonga a vida útil do componente.

♦ Processo de desengorduramento e lavagem

Fluxograma do processo: Pré-desengorduramento → Desengorduramento → Pré-enxágue → Enxágue → Sopro de ar → Secagem → Resfriamento forçado

Desengorduramento: Remove a contaminação por graxa e óleo das superfícies das peças de trabalho.

Lavagem: Utilize água morna acima de 40°C para remover toda a gordura e manchas das peças.

Após a lavagem, aplica-se um jato de ar sem ângulos fixos de 360°, seguido de secagem a 120°C e resfriamento forçado para reduzir a temperatura da peça para aproximadamente 50°C.

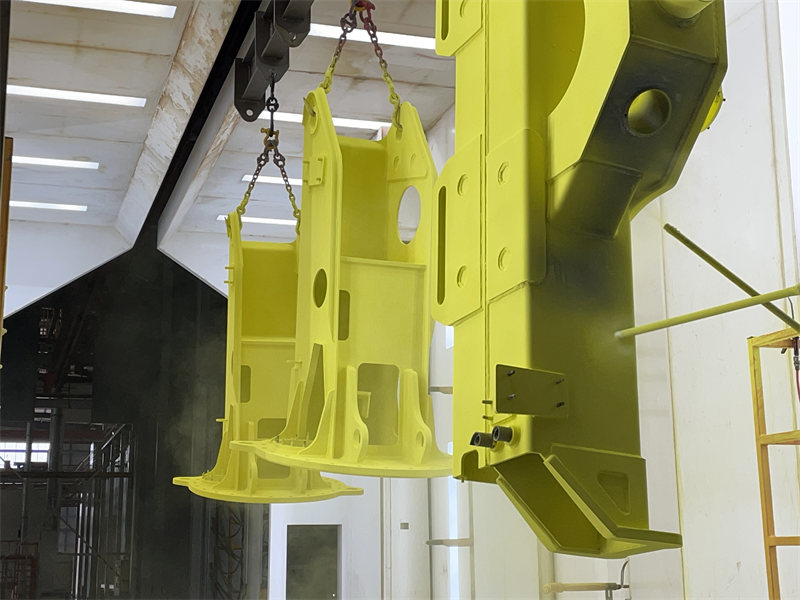

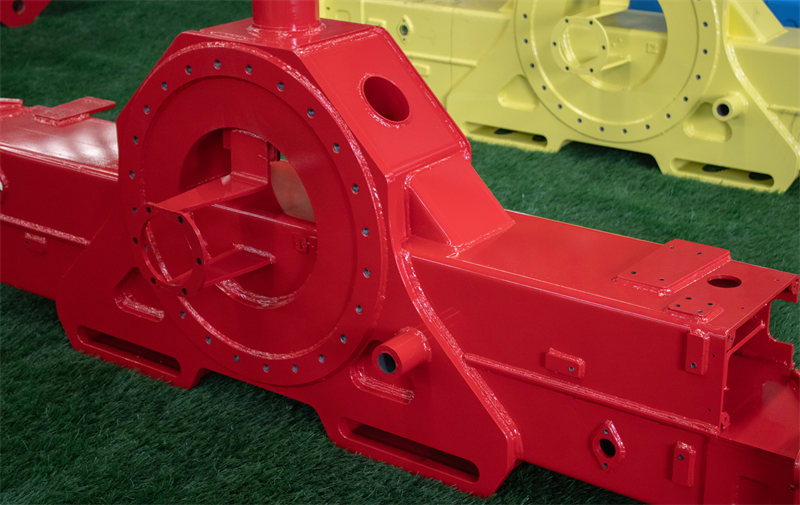

♦ Revestimento em pó

As peças são transportadas para estações de escaneamento a laser para digitalização de contornos e, em seguida, transferidas para a cabine de pintura a pó. Adotando tecnologia de articulação multieixos, mais de 60 pistolas de pintura importadas dentro da cabine formam camadas de revestimento uniformes em todas as superfícies das peças, sem pontos cegos.

♦ Cura e Cozimento

As peças são transportadas para a estação de cura final. O equipamento de aquecimento por infravermelho importado (IfraSol) permite um aquecimento uniforme da superfície ao núcleo, para uma fusão rápida do pó. O forno adota um processo de cura em duas etapas: pré-aquecimento a 120 °C e aquecimento principal a 240 °C durante 15 a 20 minutos, permitindo a fusão, o nivelamento e a cura do pó para obter um acabamento superficial perfeito.
