Caminhão de hidrojateamento de esgoto HOWO NX 15000L com tanque duplo: design e vantagens

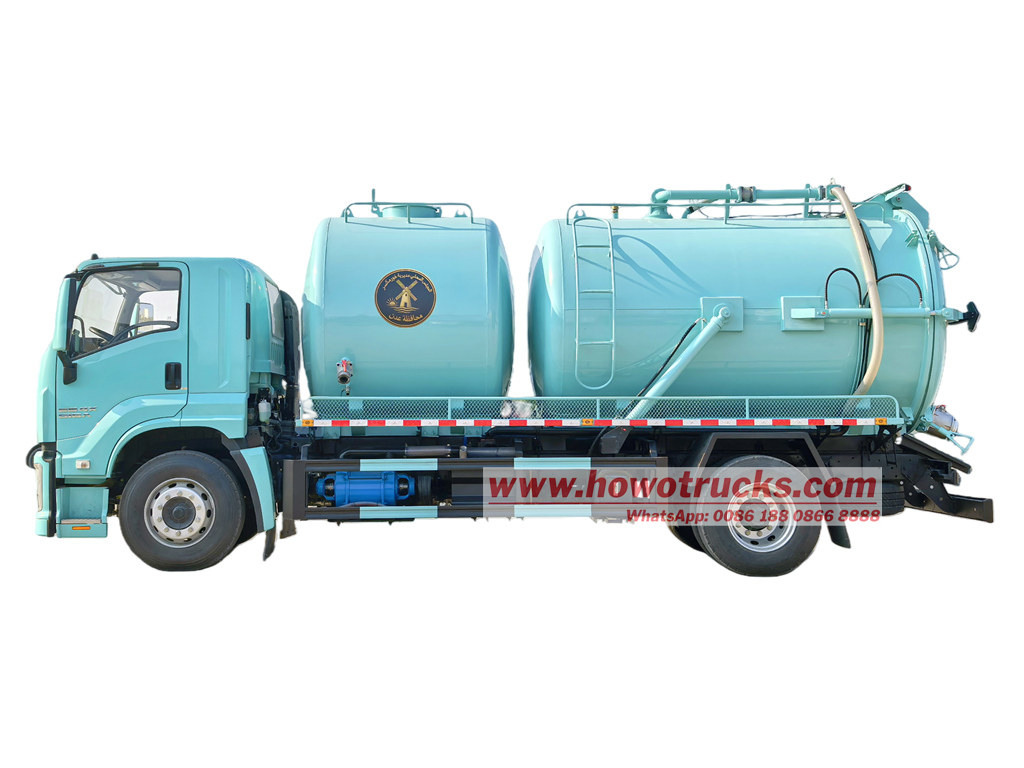

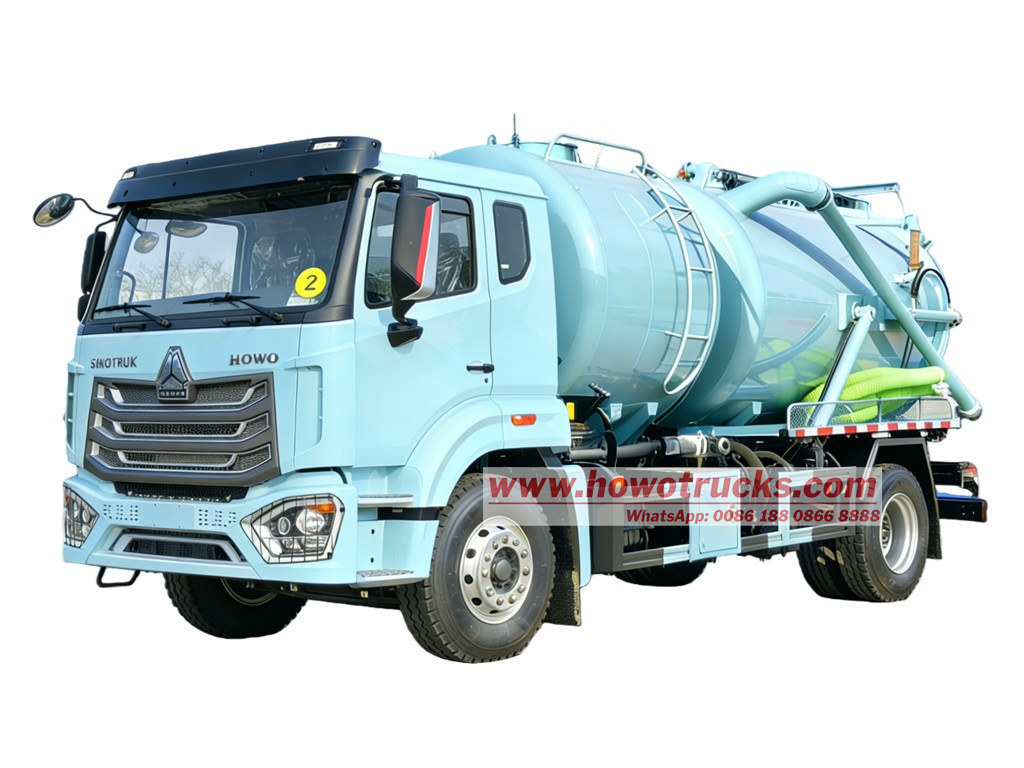

O que é o caminhão de hidrojateamento para esgoto combinado HOWO NX 15000L?

O caminhão combinado de sucção a vácuo para esgoto Sinotruk HOWO foi projetado com base no chassi do caminhão HOWO NX 4x2, equipado com motor diesel WEICHAI WD615.50, 213 kW / 290 HP com 9726 cc de cilindrada, acoplado a uma caixa de câmbio manual HOWO HW15710, com 10 marchas à frente e 2 à ré, resultando em baixo consumo de combustível. Possui um kit de carroceria superior para jateamento a vácuo com capacidade total de 15.000 litros, composto por um tanque de 10.000 litros para esgoto e um tanque de 5.000 litros para água limpa, ambos projetados separadamente, oferecendo as seguintes vantagens: Centro de gravidade mais baixo, facilitando a manutenção e proporcionando segurança na condução e no transporte.Detalhes da montagem a vácuo e da montagem a água, conforme mostrado abaixo:

Montagem a vácuo: Capacidade de 15.000 litros, material Q355 com 6 mm de espessura para o tanque e a cobertura, com defletor de segurança padrão, bomba de vácuo modelo SK-12 para ciclo de água, pressão máxima de 8.000 Pa, vazão eficiente de 12 m³/min e velocidade nominal de 970 rpm. Válvula de entrada da bomba DN100 e válvula de saída DN150 padrão, redutor compatível e carretel de mangueira DN100 de 10 m.

Conjunto de água: Capacidade de 5000 litros, material Q355 com espessura de 4 mm para o tanque e revestimento de 6 mm. Modelo padrão com defletor de segurança, compatível com bomba de jateamento de alta pressão modelo 3N2, pressão máxima de 240 bar/psi, vazão máxima de 170 L/min, velocidade da bomba de 405 rpm, compatível com carretel de mangueira de 60 m φ19 e 10 conjuntos de bicos.

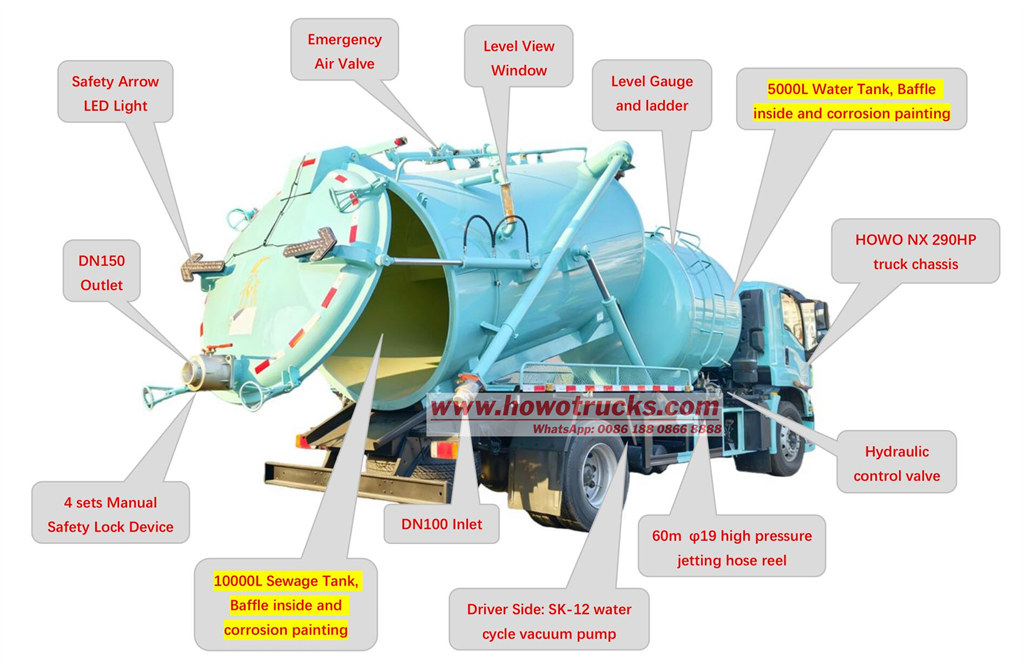

Componente principal do caminhão de hidrojateamento de esgoto HOWO 15CBM?

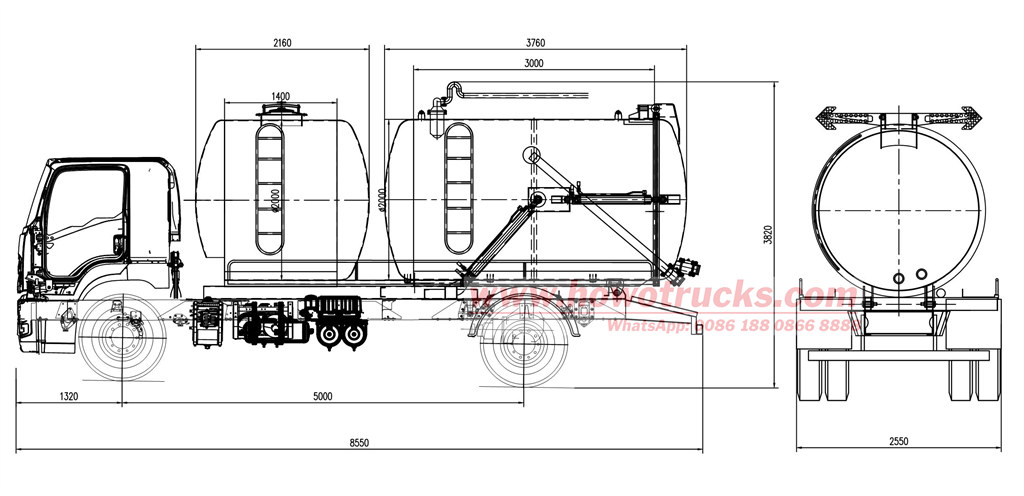

Desenho técnico e parâmetros para o caminhão de jateamento a vácuo HOWO?

Nome do caminhão	Jateador combinado a vácuo HOWO NX
Cabine	HOWO NX 290
Motor	WEICHAI WD615.50, 290 HP, 9726 cc
Transmissão	HW15710, 10F e 2R
Reservatório de água	Capacidade de 5000L Bomba de alta pressão 3N2, 24 MPa e vazão de 170 L/min, com carretel de mangueira de 60 pés.
Tanque de esgoto	Capacidade de 10000L Bomba de vácuo SK-12, 8000 Pa e vazão de 12 m³/min, com velocidade de 970 rpm.
Tipo de corpo	Material Q355, com kit de carroceria de tanque de tipo separado, frente para água limpa e traseira para esgoto.
