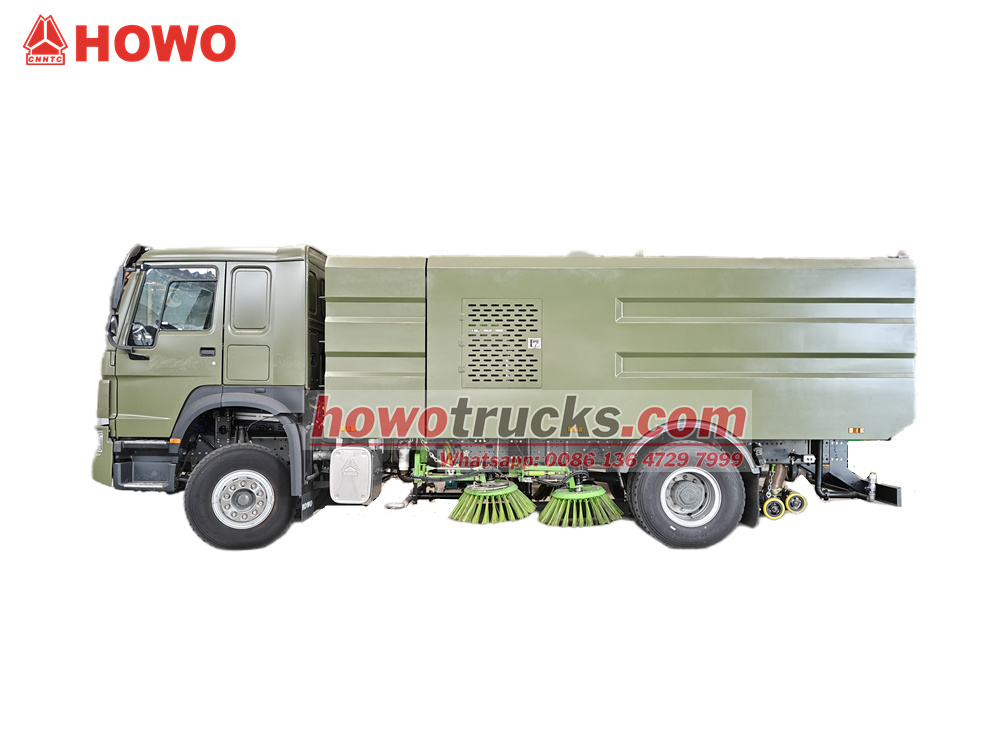

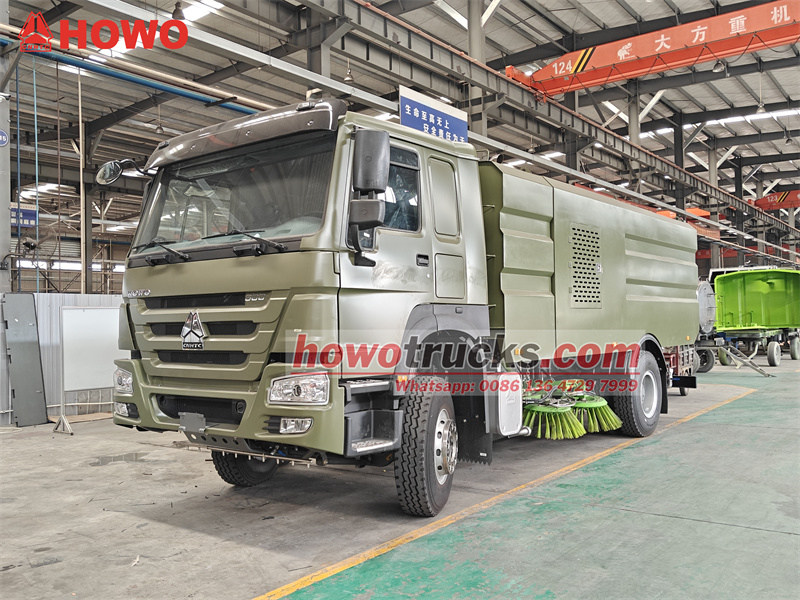

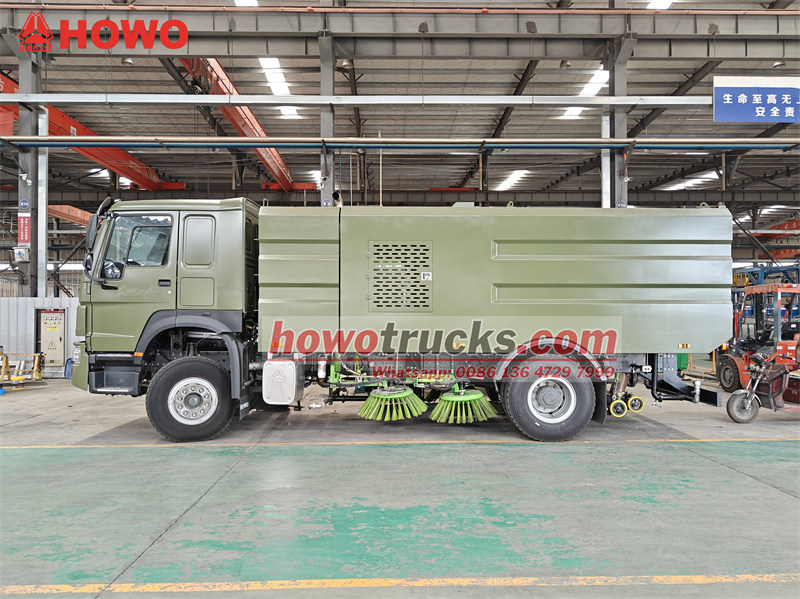

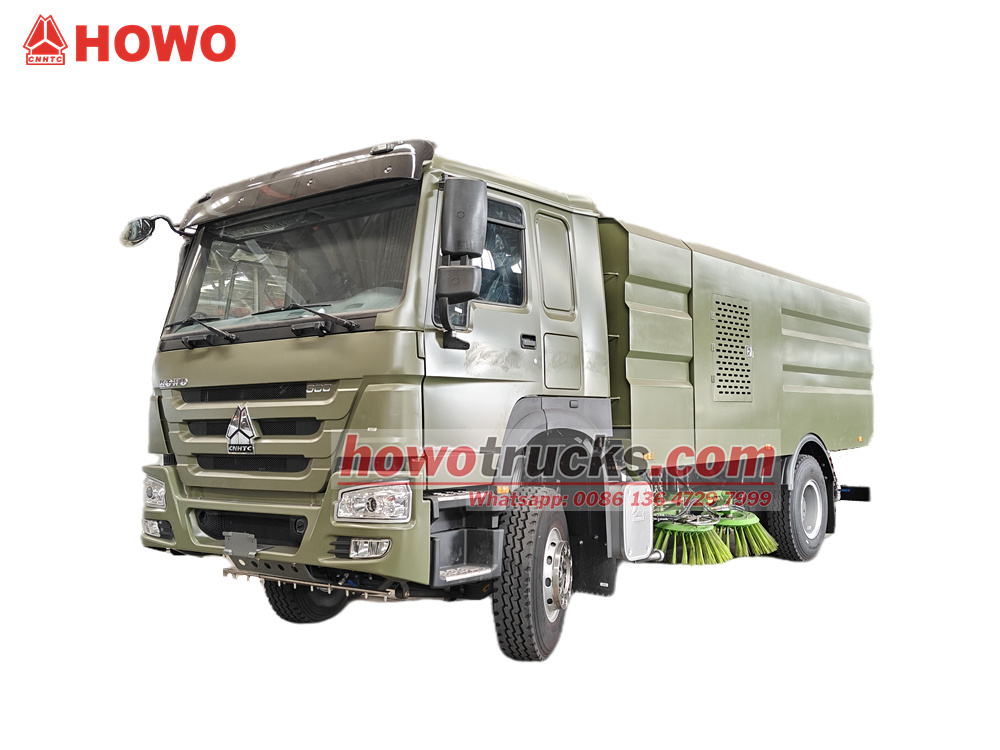

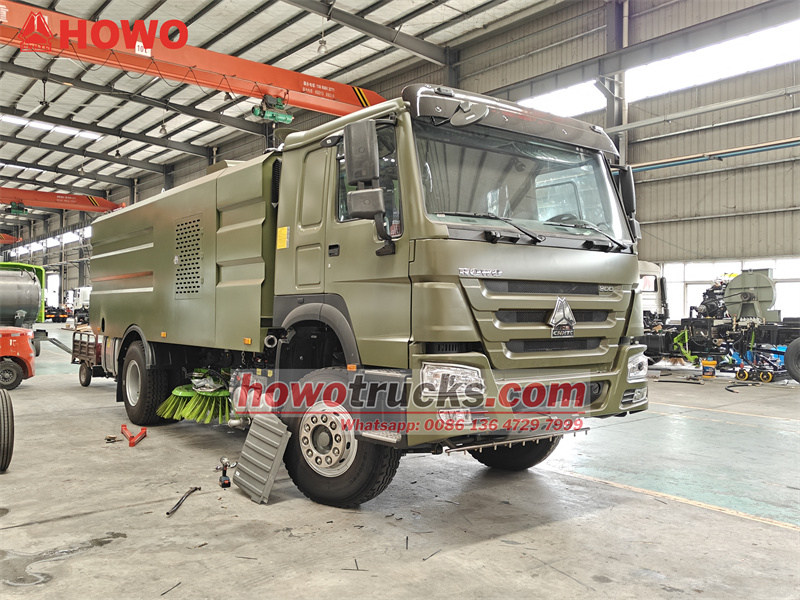

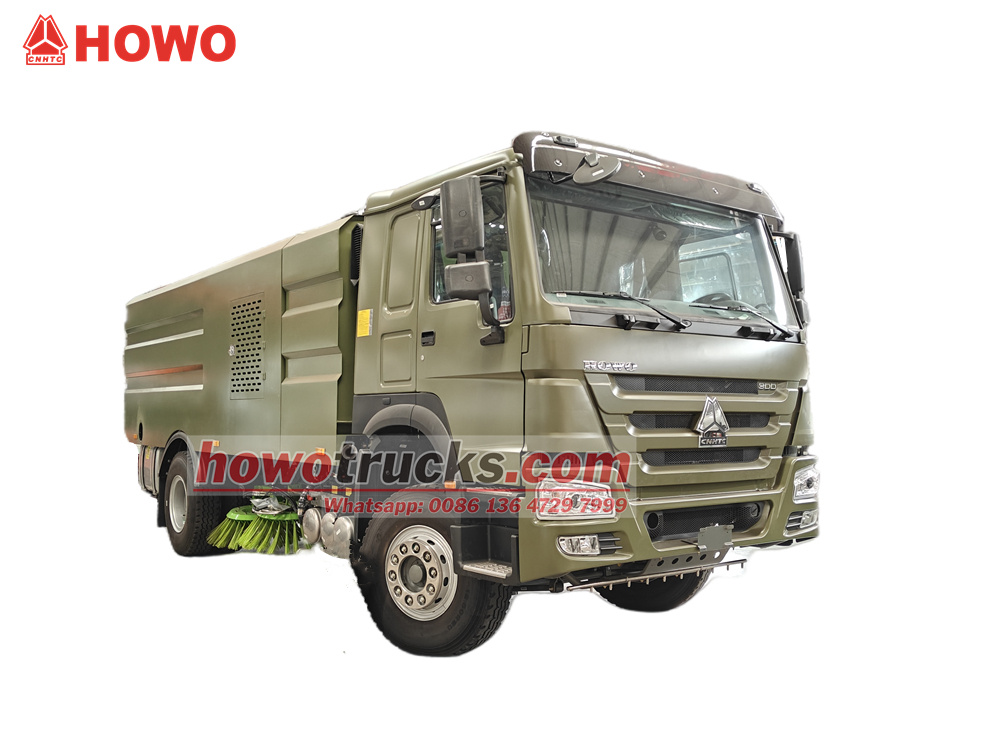

Varredora de ruas Howo de 12 m³ montada em caminhão
A varredeira de ruas HOWO de 12 m³ é uma modificação baseada no chassi de cabine HOWO HW76. Possui uma distância entre eixos de 4600 mm e está equipada com um motor Weichai WP10.300E22, uma caixa de câmbio Sinotruk HW19710, um tanque de água de aço carbono de 4000 L, contêineres de lixo internos e externos de aço carbono com capacidade para 8000 L e um motor auxiliar Dongfeng Cummins B140 33. O veículo está equipado com quatro escovas de varrição e uma ventosa, um soprador Weiye, uma bomba de pistão de alta pressão PINFL PF36 da Alemanha (1150 rpm) e uma bomba de água de baixa pressão Hangzhou Weilong 60/90 (60 m³).³/h). Existem vários bicos de lavagem na frente da cabine e um bico de pulverização na frente da escova de varrição. A largura de lavagem com água de alta pressão é de 2,5 m, a largura de varrição da escova é de 3,5 m e a capacidade máxima de varrição é de 60.000 m².³/h. A velocidade de varredura é de 3 a 20 km/h. O veículo é controlado por uma caixa de controle eletrônico na cabine e uma caixa de controle operacional no bocal de sucção.
Capacidade de trabalho :
12cbmTipo de cabine :
Howo HW76 cabinSistema de acionamento :
4x2,LHDDistância entre eixos (mm) :
4600Específico do motor :
300 HP / WEICHAI WP10.300E22Caixa de engrenagens :
HW19710 transmission, 10 forward and 2 reverseEixo dianteiro ( Kg ) :
6500Eixo traseiro ( Kg ) :
11500OVarredora de ruas Howo de 12 m³ montada em caminhãoÉ um veículo de saneamento altamente eficiente, projetado para a limpeza e manutenção de vias urbanas, praças, parques industriais e outros locais. Possui um tanque de água de aço carbono com capacidade para 4.000 litros e um contêiner de lixo revestido de aço inoxidável com capacidade para 8.000 litros. O sistema de varrição inclui quatro conjuntos de escovas de disco e ventosas de grande diâmetro, permitindo uma largura de varrição de até 3,5 metros, uma largura de lavagem de alta pressão de 2,5 metros e uma capacidade máxima de varrição de 60.000 m².³/h. O veículo utiliza uma bomba alemã de alta pressão, uma bomba de água de baixa pressão de Hangzhou e um soprador Weiye, combinados com pulverização em múltiplos estágios para supressão de poeira, resultando em baixa geração de poeira durante a operação.
O sistema de controle eletrônico inteligente integra duas caixas de operação na cabine e próximas às ventosas, permitindo o controle com um único toque de funções como levantar e abaixar a escova, esvaziar o tanque e ligar e desligar o soprador, garantindo uma operação conveniente e eficiente. Este veículo utiliza um design modular integrado que combina o sistema de energia, o sistema de varrição, o sistema de água e o sistema de controle inteligente para alcançar operações eficientes, econômicas e ecologicamente corretas.

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.
»Ⅰ.Definição e Introdução do Produto:
Fabricante:CS TRUCKS GROUP LIMITADA
Características do produto
1. Alta eficiência e economia de energia: O design de motor duplo apresenta sistemas de propulsão independentes com clara divisão de trabalho entre os motores principal e auxiliar, reduzindo o consumo de energia em mais de 20%.
2. Conformidade Ambiental: Um sistema de limpeza totalmente fechado com pulverização em múltiplos estágios reduz a concentração de poeira durante a operação. ≤1mg/m³.
3. Confiável e durável: Os componentes principais (como bombas de água de alta e baixa pressão, ventiladores, motores auxiliares e sistemas hidráulicos) são de marcas renomadas, garantindo um desempenho estável.
4. Inteligente e conveniente: O sistema de controle eletrônico apresenta um design altamente integrado com lógica operacional clara, reduzindo os custos de treinamento do motorista.
» Ⅱ.Parâmetros do produto para varredora de ruas HOWO 12CBMcaminhão:
| Caminhão varredor de ruas HOWO de 12 m³ | ||
| Especificações principais do caminhão varredor | ||
| Marca do veículo | Caminhões CS | |
| Marca do chassi | ISUZU | |
| Dimensões gerais (C x L x A) | 7960x2500x3100 mm | |
| Tipo de acionamento | 4x2, direção à esquerda, 6 rodas | |
| Distância entre eixos | 4600mm | |
| Cabine | HOWO HW76 cabine com ar condicionado, 2 assentos e um dorminhoco, | |
| Peso | GVW | 18000kg |
| Peso em ordem de marcha | 11850 kg | |
|
Motor | Modelo | WEICHAI WP10.300E22 |
| Potência em cavalos | 300 HP/220 kW | |
| Tipo de motor | Diesel | |
| Padrão de emissão | Euro 2 | |
| Transmissão | Manual | Caixa de velocidades HW19710, 10 velocidades para a frente + 2 velocidades para trás |
| Tire | 12.00R20 | 6+1 sobressalente tire |
| Parâmetro da estrutura superior | ||
| Volume do tanque de água | 4000L | |
| Volume da lixeira | 8000L | |
| Material | tanque de água: aço carbono | |
| tanque de lixo: interior em aço inoxidável, exterior em aço carbono | ||
| Válvula hidráulica | marca famosa de Taiwan | |
| Motor hidráulico | marca nacional famosa | |
| Trocar | Interruptor de controle Schneider | |
|
Motor auxiliar | Marca | Dong Feng Cummins B140 33 |
| Tipo | Motor de 4 cilindros em linha, sobrealimentado e com intercooler.,diesel | |
| Potência em cavalos | 140HP | |
| Potência nominal/Potência líquida máxima | 103/101 kW | |
| limite de altitude permitido | 3000m | |
| Velocidade nominal | 2500 rpm | |
| Velocidade de marcha lenta | 750 rpm | |
| Torque máximo | 502 N.m | |
| Deslocamento | 3,9L | |
| Consumo de combustível na potência nominal | 88 mm³/strcke | |
| Padrão de emissão | Euro 3 | |
|
Lavagem de alta pressão Técnica | largura de lavagem (mm) | 2500 mm |
| Velocidade de lavagem | 3-20 km/h | |
| Pressão da água de lavagem | 10Mpa | |
| Vazão da bomba d'água | 154 L/min | |
|
Análise Técnica Abrangente | Largura máxima de varredura (mm) | 3,5m |
| Capacidade máxima de varredura | 60000m3/h | |
| Velocidade de varredura | 3-20 km/h | |
| Eficiência de limpeza | ≥98% | |
| Inalação máxima de partículas | 110 mm | |
| tamanho da extensão da escova da placa de disco | ≥400mm | |

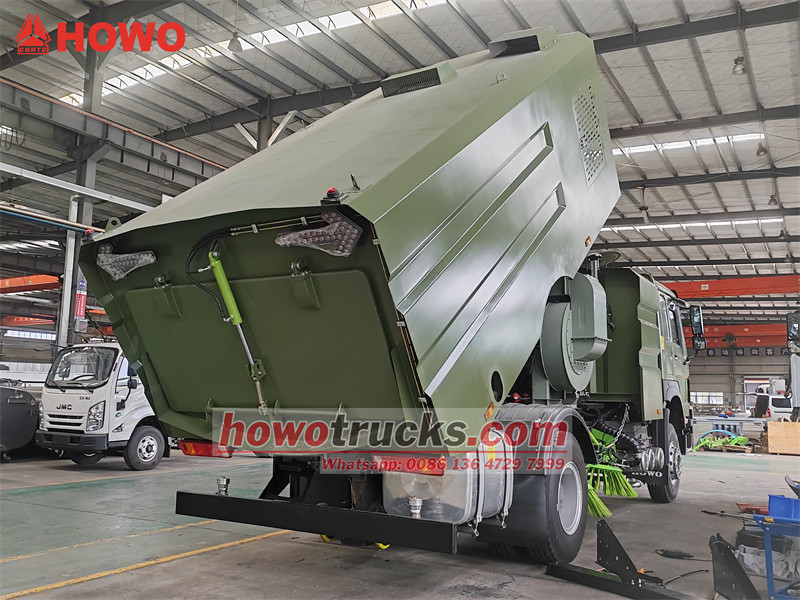

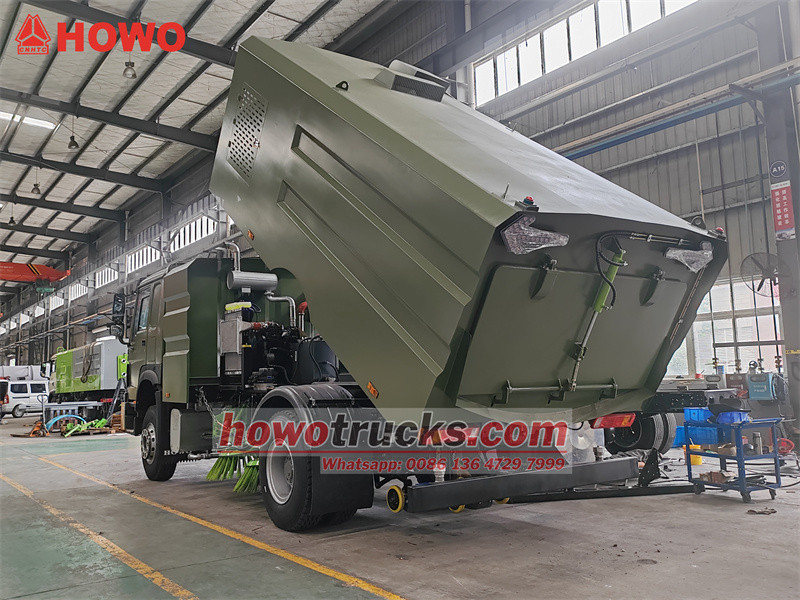

| Ângulo máximo de descarga da porta do tanque de resíduos | ≥50° | |
|
Sistema de varredura |
Tipo | Total 4 peças Escovas e 1 disco de sucção montados no meio, acionados por motor hidráulico, com velocidade ajustável e controle independente, além de função de desvio automático. |
| diâmetro da escova de varrição | Φ850mm | |
| Velocidade do disco de varredura | 110 rpm em alta velocidade, 80 rpm em velocidade média, 50 rpm em baixa velocidade. | |
| Ajuste do ângulo de inclinação do disco de varredura | extroversão 4° ~ 6° 4° ~ 7° | |
|
Disco de sucção | Tipo | Orifício de sucção duplo, controle hidráulico, suspensão por molas |
| Diâmetro do orifício de sucção | 180 mm | |
| Largura do disco de sucção | 2400 mm | |
|
Sistema hidráulico | Tipo | Tipo aberto, controle elétrico |
| Componentes principais | Bomba de engrenagem, motor hidráulico, cilindro hidráulico, válvula solenoide | |
| Pressão | 16Mpa | |
| volume de óleo hidráulico | 60L | |
| Temperatura do óleo | 60°C | |
| Sistema de pulverização de água | Componentes | Bomba, bico(lavagem frontal e aspersão traseira)filtro de água, etc. |
|
Sistema de água de alta pressão | Tipo | Bomba de êmbolo de alta pressão |
| Modelo | Alemanha PINFL PF36 | |
| Pressão do sistema | 10Mpa | |
| Velocidade de rotação | 1150 rpm | |
| tipo de válvula de água | válvula de esfera hidráulica de alta pressão | |
| Pressão da válvula de água | 7MPa | |
| Tipo de bico | Tipo de lavagem de alta pressão | |
| Filtro de água | Malha de filtro | |
| Guincho | 20m | |
|
Sistema de água de baixa pressão | Modelo | Hangzhou Wei Long 60/90 |
| Taxa de fluxo | 60m3/h | |
| distância de entrega de água | 90m | |
| Largura de lavagem | 24m | |
| Haste de pulverização lateral | tipo | Barra de pulverização tipo V, com função de desvio automático |
|
Sistema elétrico | Tipo | DC24V, controle PLC |
| Volts | 24V | |
| Bateria | 2x12V | |
| Ferramentas | ||
| Mangueira de incêndio | 2 peças | |
| Chave de incêndio | 1 unidade | |
| chave de filtro de água | 1 unidade | |
| Pistola de pulverização de alta pressão | 1 unidade | |
| balancim da bomba hidráulica manual | 1 unidade | |
| Peças de reposição | ||
| Escova de varrer | 88 peças | |
| Vedação do ventilador | 1 unidade | |
| Vedação da porta traseira | 1 unidade | |
| Vedação do tubo de sucção | 2 peças | |
| Lista de peças de importação | ||
| Bomba de água de alta pressão | Alemanha PINFL PF36 | |
| Válvula de descarga automática | Alemanha PINFL VB200/150 | |
| Válvula de alívio | Alemanha PINFL VS200-180 | |
| controlador da caixa de controle elétrico | Alemanha STW | |
| Interruptor rotativo | Japão | |
| Sensor do tanque de esgoto | EUA | |
| Válvulas hidráulicas | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produto Introdução detalhada

Configuração do chassi

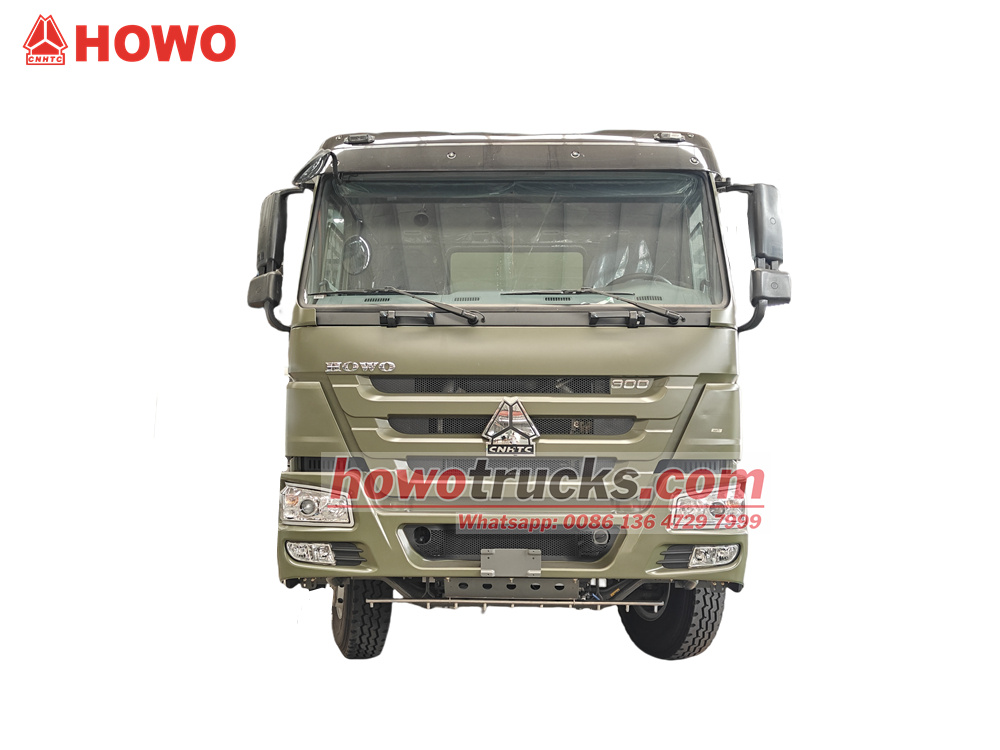

• Modelo do chassi: Chassi de cabine Sinotruk HOWO HW76, distância entre eixos de 4600 mm.
• Motor principal: Motor diesel Weichai WP10.300E22, com 9,5 litros de cilindrada e potência máxima de 300 HP/220 kW, proporcionando grande potência e excelente economia de combustível.
• Transmissão: Transmissão manual Sinotruk HW19710 (10 velocidades), caracterizada por trocas de marcha suaves, forte capacidade de torque e perfeita compatibilidade com o motor principal.

Superestrutura
• Lixeira: Capacidade de 8000 litros. Apresentando uma estrutura composta por um revestimento interno de aço inoxidável e um revestimento externo de aço carbono, combina a resistência à corrosão do aço inoxidável com a resistência estrutural do aço carbono, garantindo uma longa vida útil e fácil manutenção.
• Caixa d'água: Capacidade de 4000 litros. Construído em aço carbono, fornece água em abundância para os sistemas de lavagem de alta pressão e supressão de poeira.

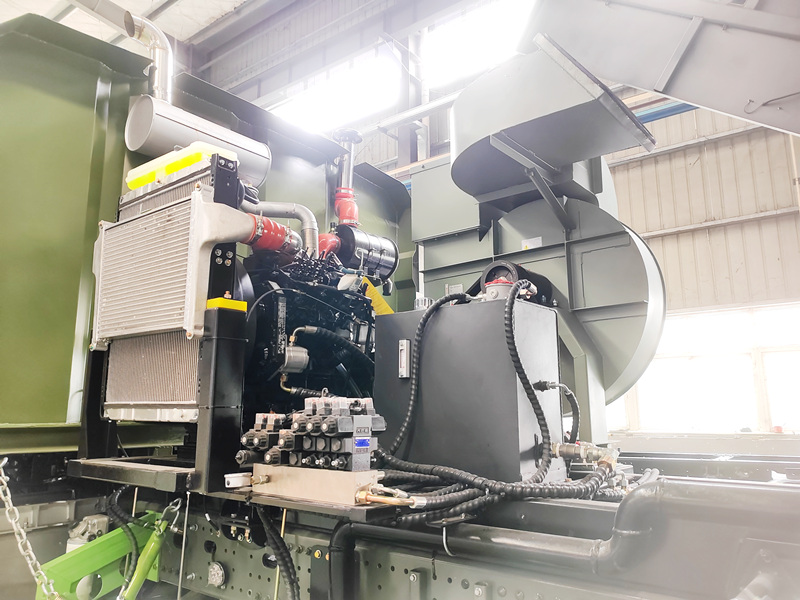

• Motor auxiliar: Equipado com um motor diesel Dongfeng Cummins B140 33, foi projetado para alimentar os sistemas superiores da varredora de ruas (soprador, bomba d'água, etc.), oferecendo desempenho estável e baixo consumo de energia.

• Sistema de varredura:

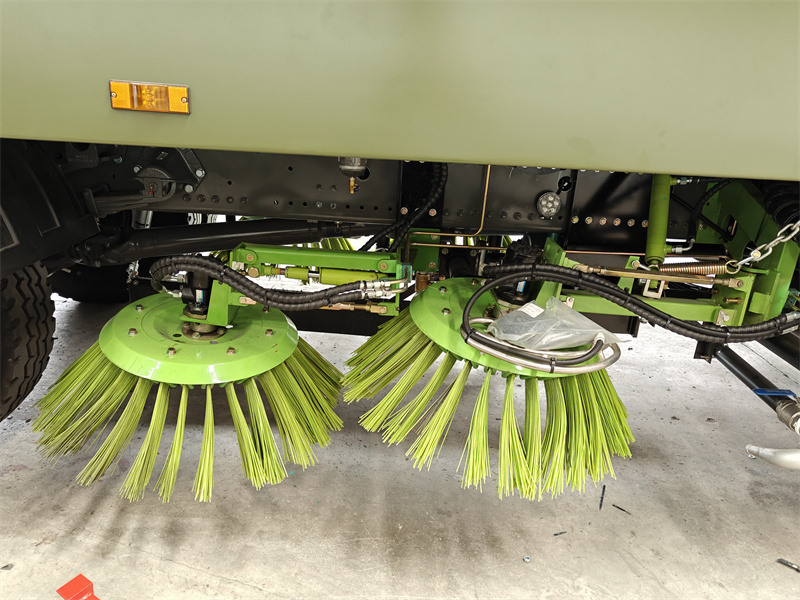

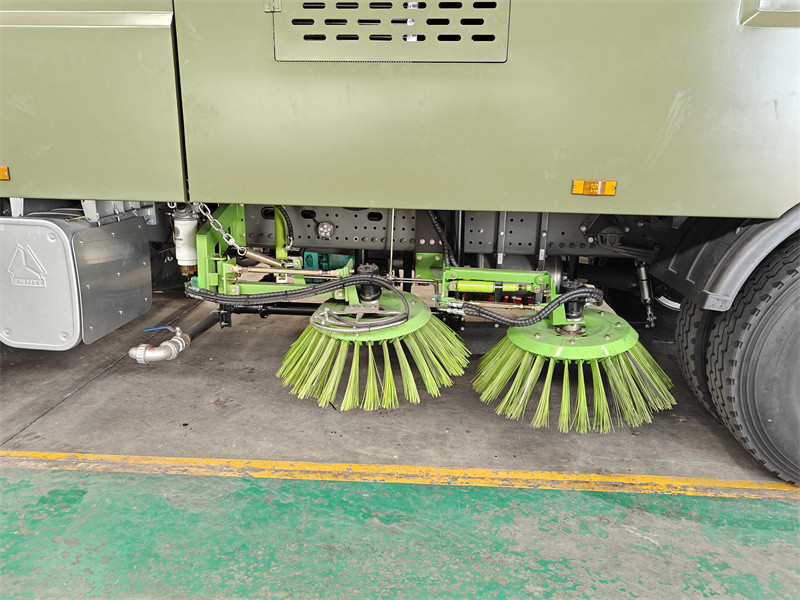

◊ Pincéis: Equipada com 4 escovas (2 de cada lado), capaz de operar em múltiplos modos de varrição combinados.
◊ Largura de varredura: A largura máxima de varredura atinge 3,5 metros, garantindo alta eficiência operacional.
◊ Capacidade máxima de varrição: Até 60.000 m³/h.
◊ Velocidade de operação: 3-20 km/h, ajustável de acordo com os níveis de contaminação da estrada.

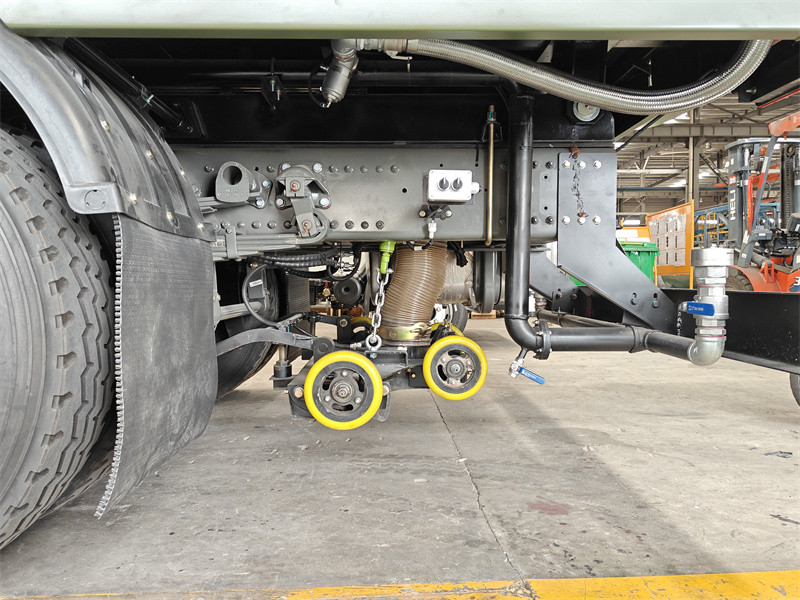

• Sistema de sucção:
Possui uma ampla entrada de sucção que funciona em conjunto com o ventilador para coletar e transportar com eficiência os detritos acumulados pelas escovas para o tanque de lixo.

• Sistema de lavagem de alta pressão:
◊ Bomba de alta pressão: Bomba de pistão de alta pressão PINFL PF36 da Alemanha (velocidade de operação de 1150 rpm, pressão de 16 MPa, vazão de 150 L/min), que fornece água em altíssima pressão para remover manchas difíceis.
◊ Largura de lavagem: A largura da lavagem de alta pressão é de 2,5 metros.

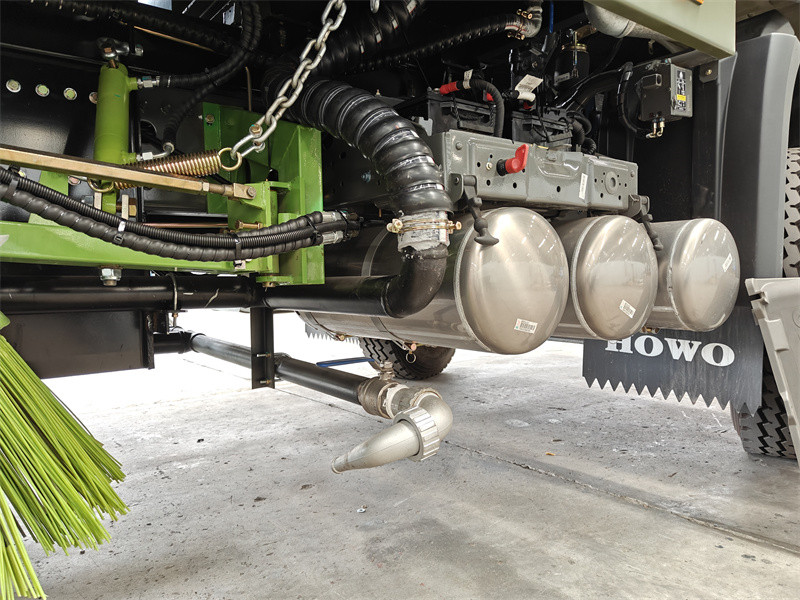

◊ Disposição dos bicos: Diversos bicos de lavagem são instalados na parte frontal da cabine para uma lavagem eficaz do solo.
• Sistema de supressão de poeira de baixa pressão:
◊ Bomba de baixa pressão: Bomba de água de baixa pressão Hangzhou Weilong 60/90 com vazão de 60 m³/h. Bicos adicionais em formato de leque são posicionados na frente das escovas para supressão da poeira pulverizada, prevenindo a poluição secundária por poeira durante a operação.

• Sistema de ventilação:
◊ Utiliza um ventilador Weiye, que proporciona alta pressão e grande fluxo de ar para criar uma sucção potente na entrada de sucção, garantindo a completa remoção dos resíduos. Possui função de autolimpeza para remover automaticamente a poeira e os detritos acumulados no interior do ventilador, mantendo o funcionamento eficiente.
◊ Bicos também são instalados na frente das escovas, permitindo uma coordenação perfeita entre a lavagem e a varrição.
»IV.Operação e Controle
O veículo está equipado com dois sistemas de controle operacional para uma operação flexível e eficiente:

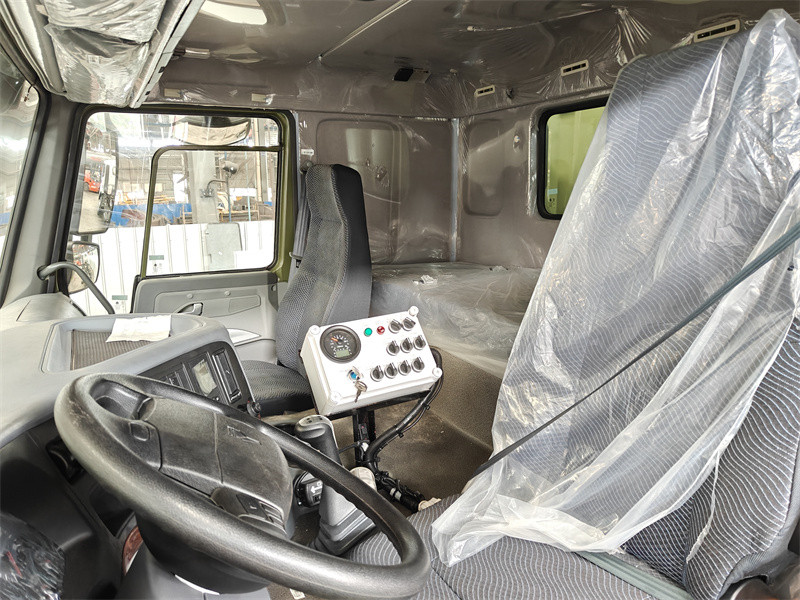

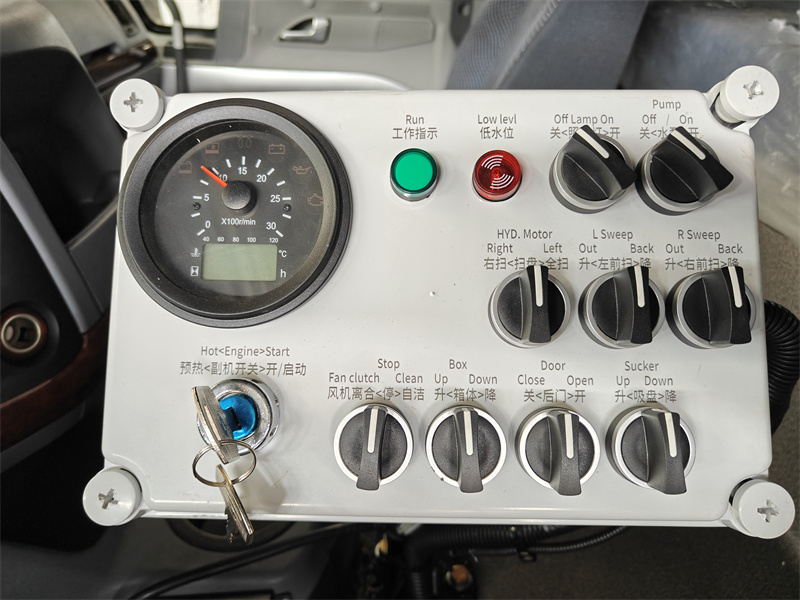

1. Painel de controle na cabine: Integra o controle e a exibição de todas as funções principais, permitindo que o operador execute a maioria das tarefas sem sair da cabine. Inclui:
★ Unidade de exibição: Tacômetro do motor auxiliar, indicadores de estado operacional, luz de aviso de baixo nível de água.
★Interruptores de função: Interruptor de iluminação, interruptor da bomba de água.
★ Botões de controle:

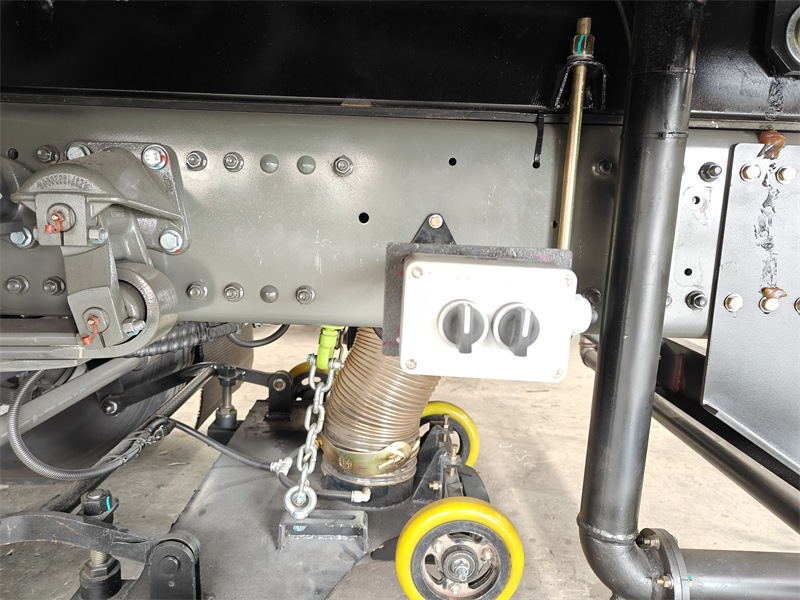

2. Caixa de controle auxiliar próxima à boca de sucção:
Projetada para facilitar o uso, esta caixa de controle secundária inclui:
Botão de abertura/fechamento da porta traseira
