Caminhões industriais de limpeza a vácuo para líquidos HOWO

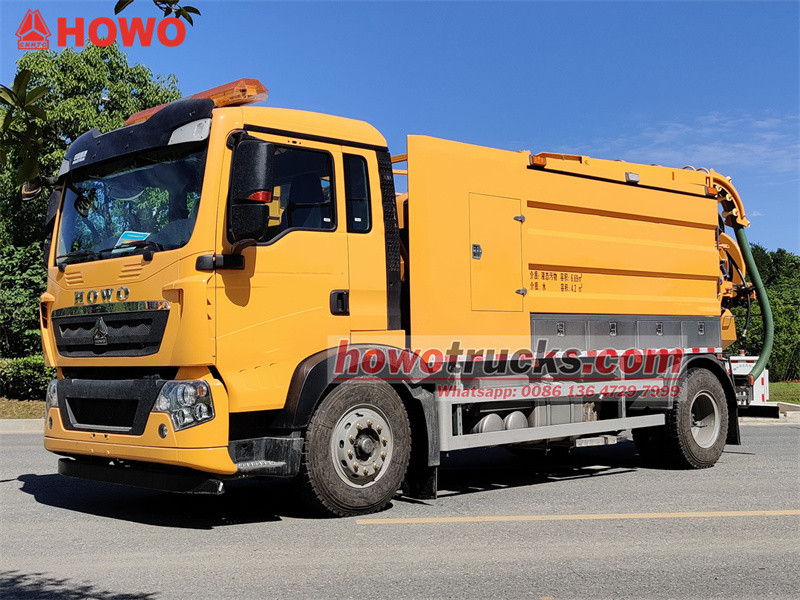

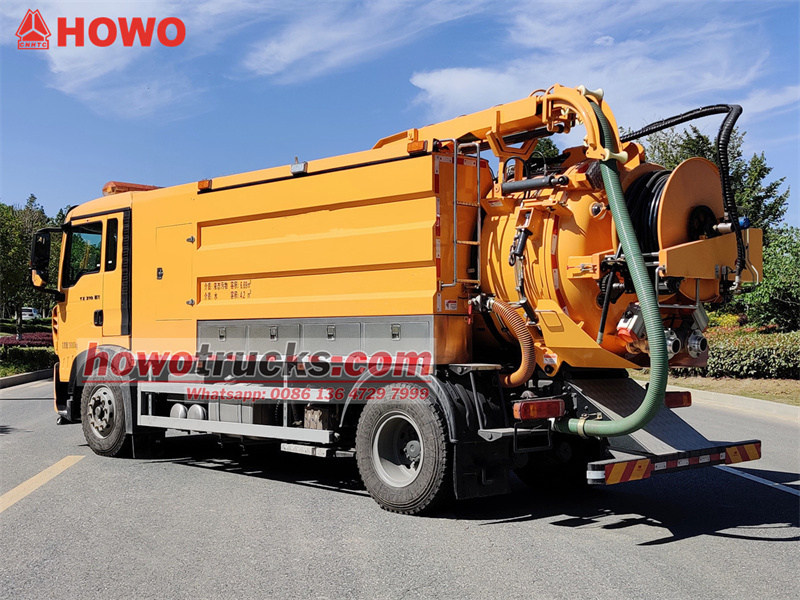

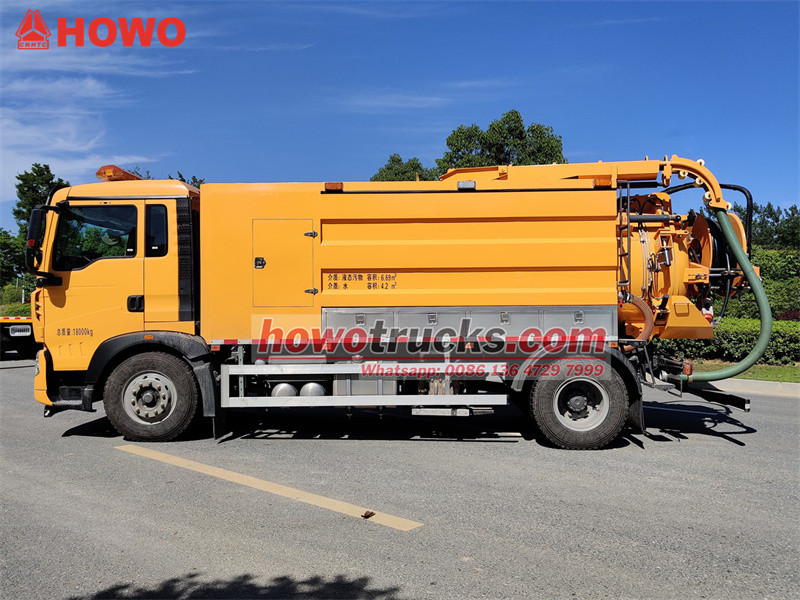

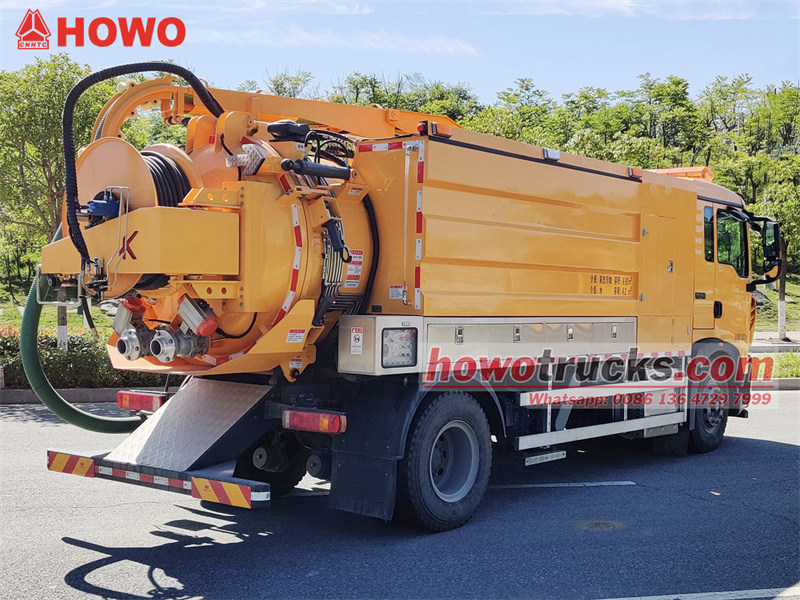

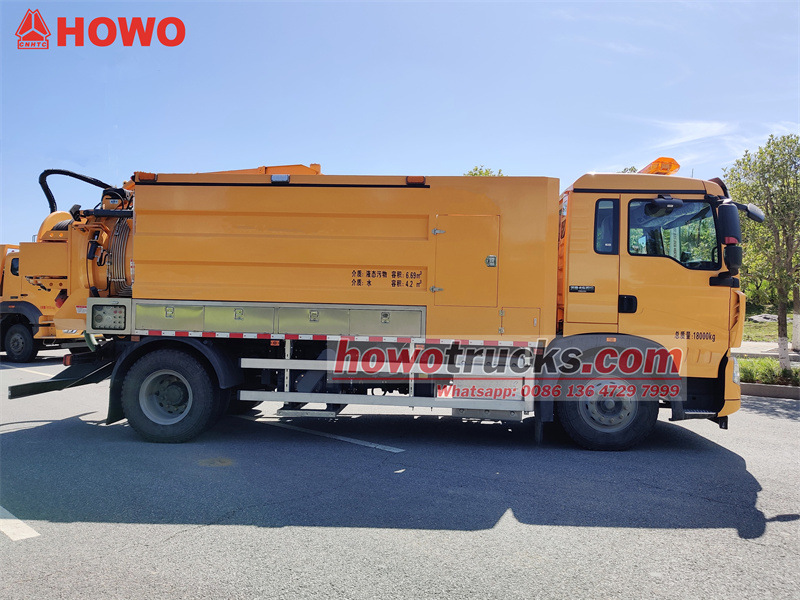

O caminhão dragador combinado HOWO 4x2 de 11 m³ é uma modificação baseada no chassi semi-cabine HOWO TX 2280. Possui uma distância entre eixos de 4500 mm e está equipado com um motor Sinotruk MC07.31-60 e uma caixa de câmbio de 6 velocidades. Conta com um tanque de esgoto de 6,7 m³ e um tanque de água limpa de 4,2 m³, ambos feitos de aço carbono com 5 mm de espessura. Há caixas de ferramentas em ambos os lados do tanque, e um dos lados está equipado com caixa de controle, carretel de descarga traseira, válvula de descarga, escada, visor de nível, etc. Possui uma bomba de vácuo Jurop PVT400 e uma bomba de limpeza de alta pressão 3N2-SZ.
Capacidade de trabalho :
11cbmTipo de cabine :
Howo TX 2280 one and half cabinSistema de acionamento :
4x2,LHDDistância entre eixos (mm) :
4500Específico do motor :
310HP /Sinotruk MC07.31-60Caixa de engrenagens :
Sinotruk 6-speed,manualEixo dianteiro ( Kg ) :
6500Eixo traseiro ( Kg ) :

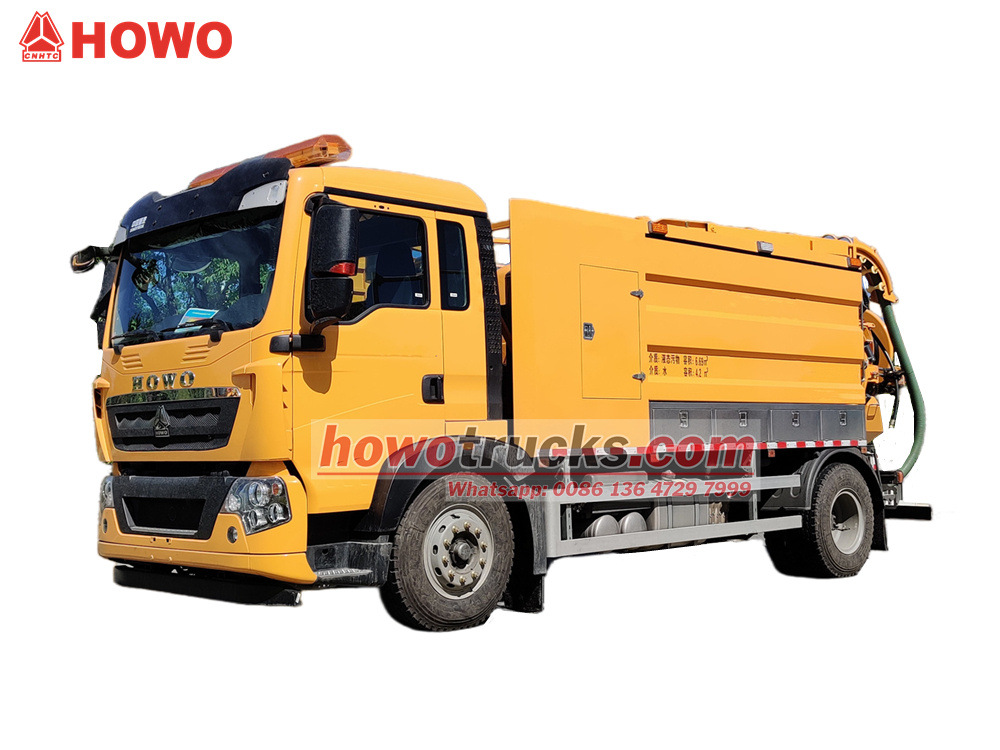

11500O Caminhões aspiradores industriais de líquidos HOWO São veículos altamente eficientes, projetados especificamente para a manutenção de tubulações municipais. Equipados com um potente motor Sinotruk MC07.31-60 e uma transmissão de 6 velocidades, utilizam um sistema duplo de limpeza de alta pressão e sucção a vácuo, integrando funções de sucção, desentupimento e limpeza. O sistema de limpeza de alta pressão utiliza uma bomba 3N2-SZ para pressurizar água limpa e remover manchas e obstruções nos esgotos, enquanto o sistema de sucção a vácuo conta com uma bomba Jurop PVT400 para extrair rapidamente o lodo através de uma lança de sucção.

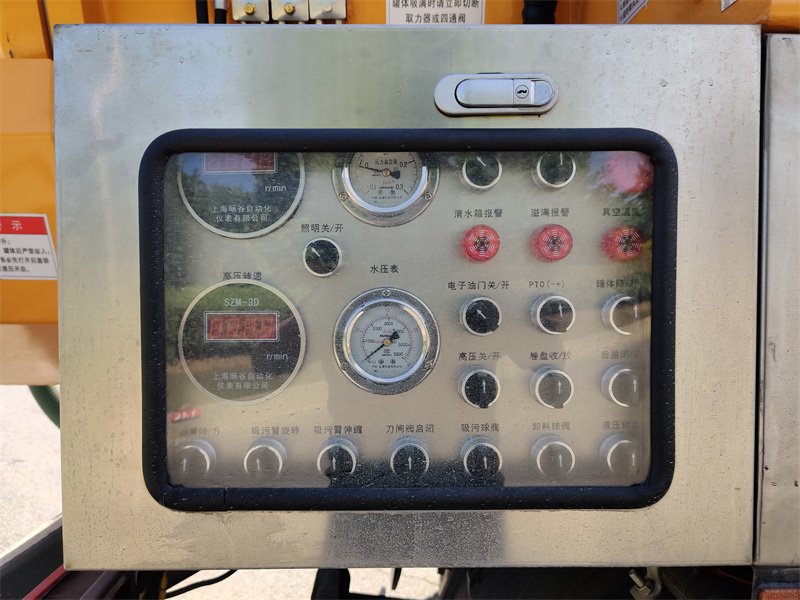

O veículo está equipado com uma central de controle inteligente com monitoramento integrado de instrumentação, incluindo alarmes de transbordamento e temperatura de vácuo para os tanques de água limpa e de esgoto, além de botões eletrônicos de controle de aceleração, tomada de força (TDF), alta pressão e iluminação. Esses botões também controlam a elevação do tanque, a abertura e o fechamento da tampa traseira, o recolhimento do carretel e o controle do braço de sucção, proporcionando uma operação conveniente.

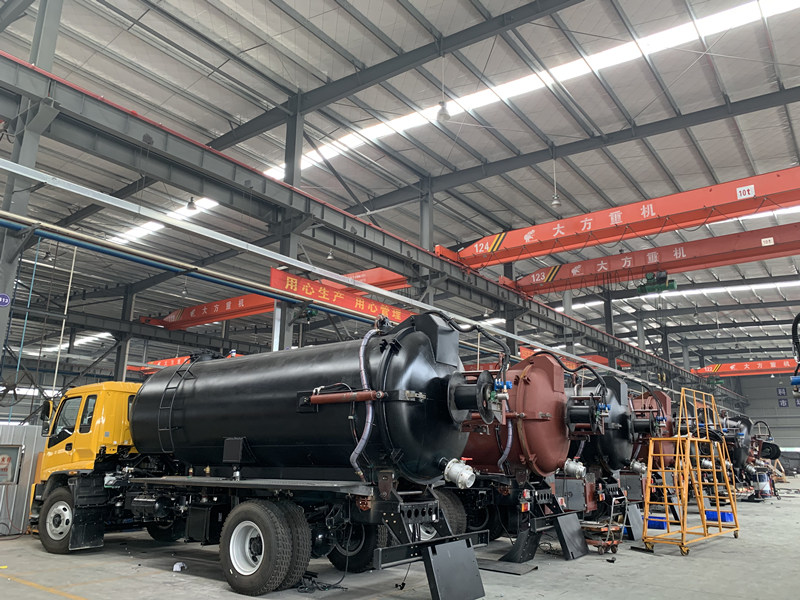

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.
»Ⅰ.Definição e Introdução do Produto:
Fabricante:CS TRUCKS GROUP LIMITADA
Características do produto
1. Operação eficiente: O grande tanque de 11 metros cúbicos reduz a necessidade de irrigação e drenagem frequentes, aumentando o tempo de uma única operação.
2. Controle Inteligente: A caixa de controle integrada permite a operação de múltiplos sistemas com um único toque, simplificando o funcionamento.
3. Confiável e durável: O tanque de aço carbono com tratamento anticorrosivo suporta condições operacionais severas; a bomba de vácuo/bomba de limpeza de alta pressão de alta qualidade apresenta uma baixa taxa de falhas.
4. Projeto de segurança: Múltiplos sistemas de alarme e travas hidráulicas previnem acidentes causados por operação incorreta.
» Ⅱ.Parâmetros do produto para o jato de vácuo HOWO 11CBMcaminhão:
| HOWO 11CBM Caminhão de hidrojateamento para esgoto combinado | |||
| Em geral | Marca do veículo | Caminhões CS | |
| Modelo do veículo | CS5180GXH | ||
| Marca do chassi | HOWO | ||
| Dimensão total | 8980 * 2550 * 3250 mm | ||
| Peso Bruto Total / Peso em Ordem de Marcha | 18000 kg / 12700 kg | ||
| cargas por eixo | 6500/11500 kg | ||
| Táxi | Capacidade da cabine | HOWO TX 2280 uma fileira e meiaCom ar condicionado, USB e assistência de direção. | |
| Motor | Tipo de combustível | Diesel, 6 cilindros em linha, 4 tempos, superalimentado, com intercooler, refrigerado a água | |
| Marca | Sinotruk | ||
| Modelo | MC07.31-60 | ||
| Poder | 310 HP/ 225 kW | ||
| Velocidade nominal | 2200 rpm | ||
| Torque máximo | 1230N·m | ||
| velocidade máxima de torque | 1200-1800 rpm | ||
| Deslocamento | 6,87L | ||
| Padrão de Emissão | Euro VI | ||
| Chassis | Tipo de acionamento | 4x2, esquerda direção manual | |
| Transmissão | Sinotruk 6 velocidades, manual | ||
| Distância entre eixos | 4500 mm | ||
| Número de eixos | 2 | ||
| Especificações do pneu | 10.00R20 18PR | ||
| Número do pneu | 6 pneus e 1 pneu sobressalente | ||
| Velocidade máxima | 89km/h | ||
| Pintar | tinta metálica | ||
| Superestrutura | Tanque | Capacidade do tanque | 6700 litros tanque de esgoto, tanque de água de limpeza de 4200 litros |
| Material do tanque | 5mm aço carbono com tratamento antisséptico | ||
| ângulo de elevação do tanque | ≥45° | ||
| Bomba de vácuo | Vácuo Bombear | Jurop PVT400 | |
| Fluxo | 2600m³/h,43300L/min,1530cfm | ||
| Velocidade de rotação | 3400 rpm | ||
| Velocidade máxima com vácuo máximo | 2900 rpm | ||
| Vácuo | 27,8 Hg, 93% | ||
| Vácuo contínuo | 45 graus | ||
| Pressão máxima | 2bar, 29 psi | ||
| Potência máxima sem carga. | 100 HP/ 74 kW | ||
| Peso | 240 kg | ||
braço de sucção | Equipado | ||
| Cabeça de sucção | 7 m de comprimento com DN 100 mm | ||
| Tempo de sucção | 250 s | ||
| Bicos | Um conjunto de bicos incluía | ||
| Bomba de vácuo | Altamente eficiente, taxa de vácuo 93%, sucção e descarga rápidas, altura de sucção de 6m. | ||
| Bomba de limpeza de alta pressão | Tipo | 3N2-SZ | |
| Fluxo | 102-200 L/min | ||
| Pressão | 6-43MPa | ||
| Tubulação de Alta Pressão | Tubulação de água de alta pressão de 30 m com diâmetroφ19 | ||
| Bocal de Jateamento | Unidades padrão de 10 unidades com modelos diferentes | ||
| A porta traseira pode ser aberta hidraulicamente para o descarregamento completo de materiais sólidos. | |||
| Todos os acessórios padrão: tampa de inspeção, kit de ferramentas, manual em inglês... | |||
| Opcional | ** O material do tanque pode ser aço inoxidável. | ||
» Ⅲ.Produto Introdução detalhada

Configuração do Chassi Principal

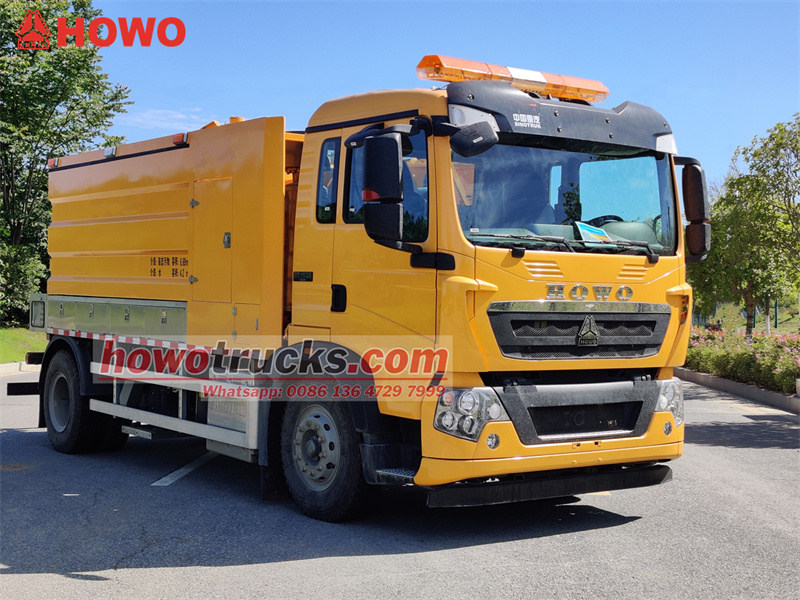

O veículo combinado de limpeza a jato HOWO 4x2 de 11 m³ é construído sobre o chassi HOWO TX 2280 de uma fileira e meia, equilibrando conforto e manobrabilidade, o que o torna adequado para operações urbanas e em estradas complexas.
• Distância entre eixos: 4500 mm, otimizando a estabilidade do veículo e o raio de giro.
• Trem de força: Equipado com um motor Sinotruk MC07.31-60, que oferece potência máxima de 310 cavalos e torque de 1200 Nm, atendendo às demandas de operações eficientes. A transmissão de 6 velocidades proporciona trocas de marcha suaves e excelente economia de combustível.

Especificações principais da parte superior do corpo

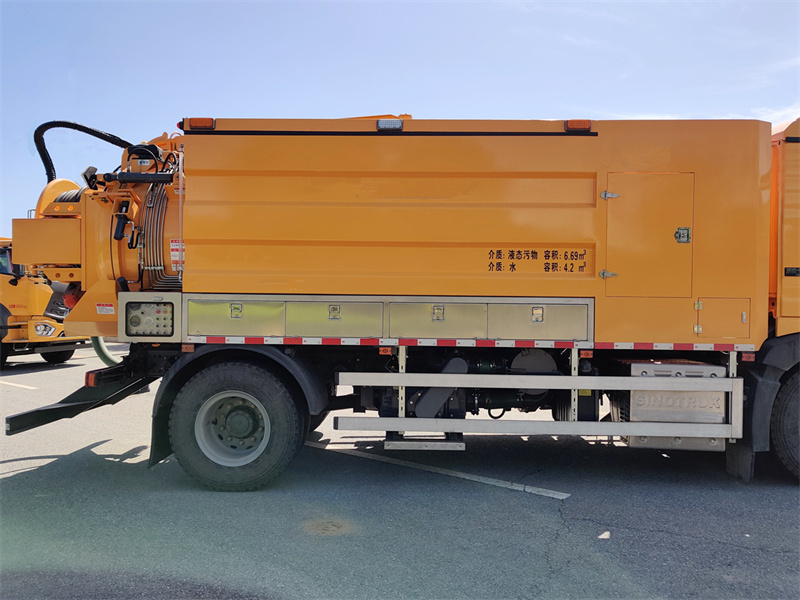

1. Projeto do Tanque
• Tanque de esgoto: Tanque de água doce: 6,7 metros cúbicos, totalizando 11 metros cúbicos, atendendo às necessidades de operações de grande porte.
• Materiais e acabamento: Fabricado em aço carbono de 5 mm de espessura com tratamento anticorrosivo, oferece alta resistência a impactos e longa vida útil.
• Otimização Estrutural: O tanque possui uma placa interna quebra-ondas para reduzir o movimento do líquido e aumentar a segurança na condução.

2. Sistema de limpeza de alta pressão
• Bomba de alta pressão: Utiliza uma bomba de limpeza de alta pressão 3N2-SZ com uma faixa de pressão de 6 a 43 MPa e uma vazão de 102 a 200 L/min, desobstruindo facilmente tubulações entupidas.
• Configuração do bico: Bicos intercambiáveis com diferentes ângulos permitem vários modos de limpeza, incluindo limpeza frontal e rotativa.
• Ligação do carretel: O carretel de limpeza de alta pressão de 30 metros pode ser retraído e estendido para facilitar o manuseio.

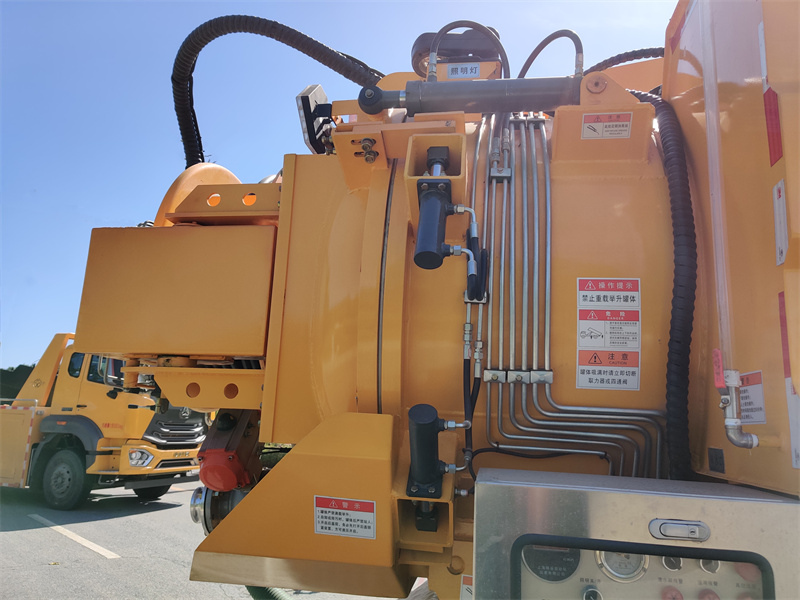

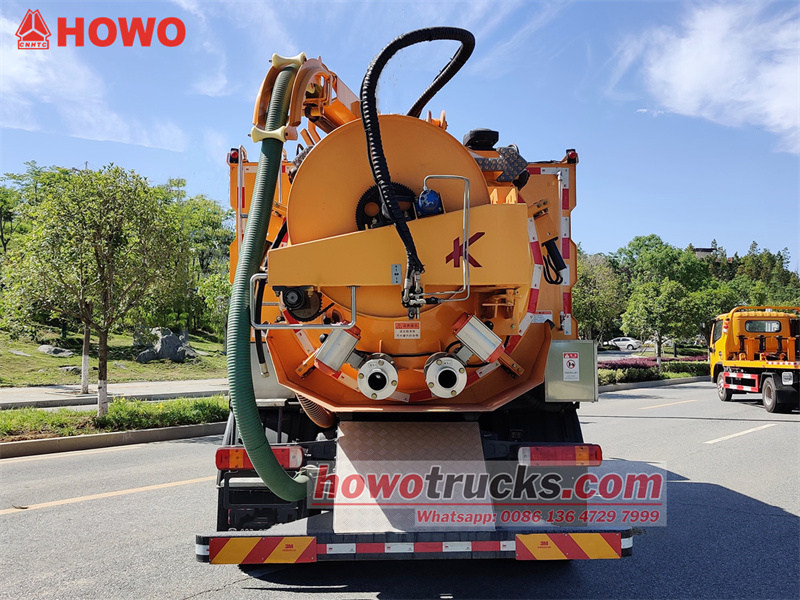

3. Componentes funcionais da porta traseira

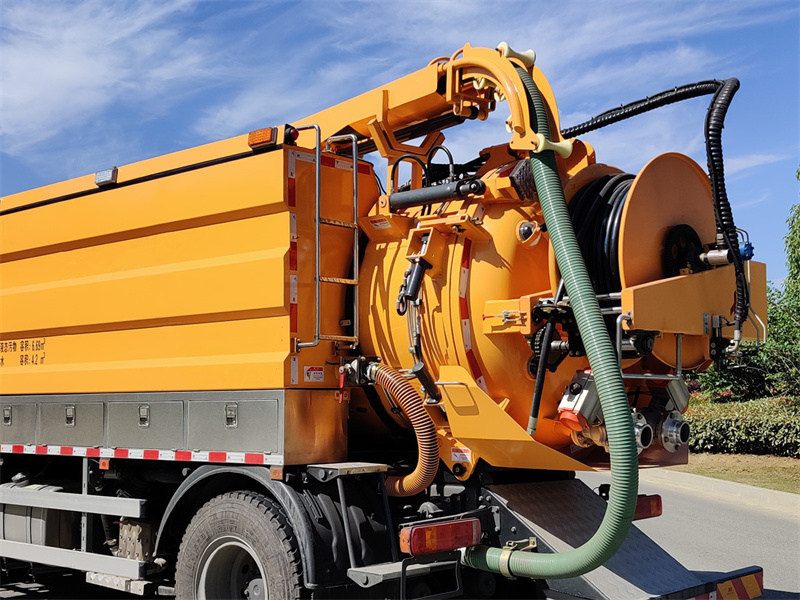

• Carretel de porta traseira: Equipado com um carretel de limpeza de alta pressão, permite retração e extensão rápidas, facilitando as operações de limpeza.

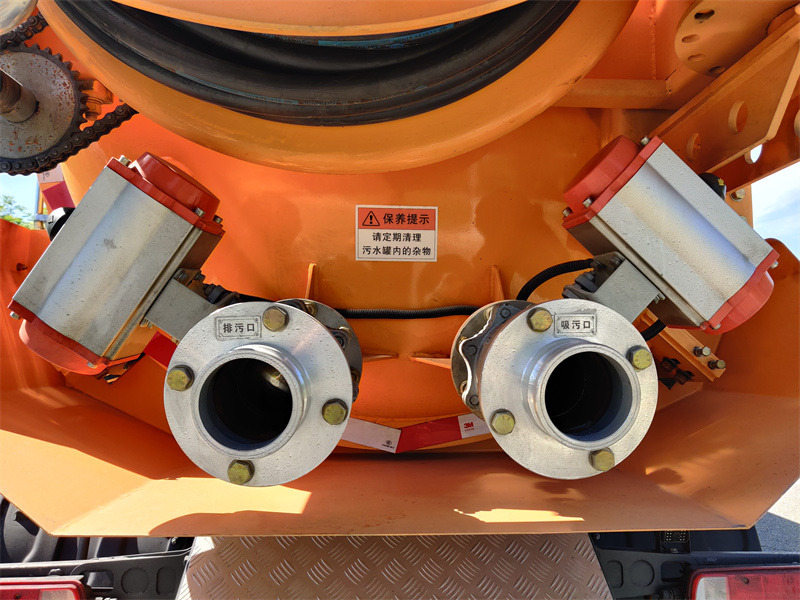

• Válvula de drenagem: Proporciona descarga rápida de águas residuais, suportando esvaziamento por gravidade ou pressurizado. • Escada e tubo de visualização: A escada traseira facilita a manutenção e o tubo de visualização permite observar visualmente o nível do líquido no tanque.

Sistemas Operacionais Principais
1. Sistema de sucção a vácuo

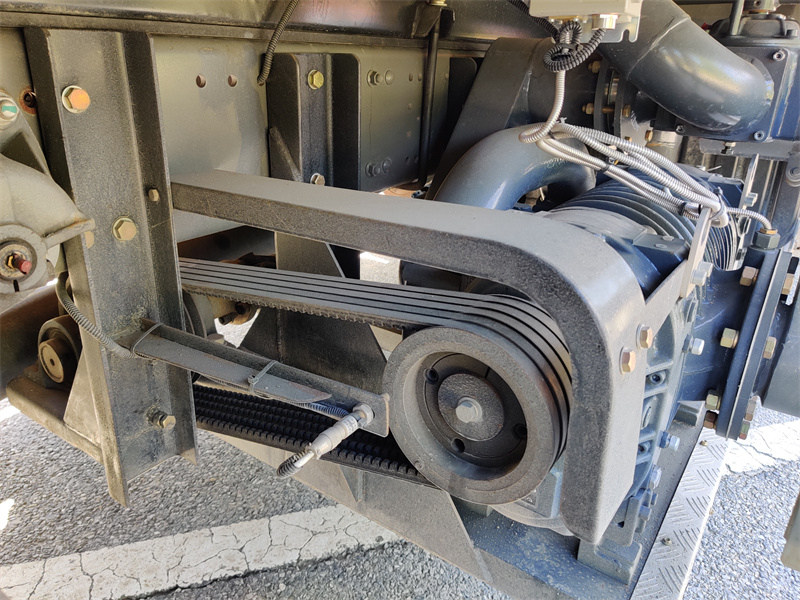

• Bomba de vácuo: Equipado com uma bomba de vácuo italiana Jurop PVT400, oferece velocidades de sucção rápidas e altos níveis de vácuo, aumentando a eficiência de sucção em 30%.
• Lança de sucção: 360° O design rotativo permite elevação, extensão e rotação, possibilitando a penetração profunda em espaços estreitos, como esgotos e fossas sépticas.
• Válvula guilhotina, válvula de esfera de sucção e válvula de esfera de descarga: As válvulas de esfera com controle liga/desliga proporcionam excelente vedação.

2. Sistema de limpeza de alta pressão
• Bomba de alta pressão: Utiliza uma bomba de limpeza de alta pressão 3N2-SZ com uma faixa de pressão de 6 a 43 MPa e uma vazão de 102 a 200 L/min, desobstruindo facilmente tubulações entupidas.
• Configuração do bico: Bicos intercambiáveis com diferentes ângulos permitem vários modos de limpeza, incluindo limpeza frontal e rotativa.
• Ligação do carretel: O carretel de limpeza de alta pressão de 30 metros pode ser retraído e estendido para facilitar o manuseio.
-
Produtos - 100% personalizados - Nível Um!
1. Podemos fazer os desenhos de acordo com conforme sua necessidade.
2. Podemos oferecer-lhe oAlta qualidade e preço razoável.
3. Podemos oferecer-lheum serviço pós-venda confiável
4. Nós temosequipe de design profissional qualificada
5.Entrega rápida. Qualquer pedido é bem-vindo.
Nós, da CS TRUCKS, também fornecemos peças de reposição (originais, OEM e de substituição) para todos os tipos de caminhões e reboques.
Com desconto e ótima qualidade para garantir que os caminhões e reboques de nossos clientes estejam em boas condições de funcionamento.
»IV. Princípio de funcionamento
1. Sistema de sucção a vácuo: Uma bomba de vácuo Jurop PVT400 gera pressão negativa, que é então aspirada para um tanque de aço carbono de 6,7 metros cúbicos através de um braço de sucção. Uma válvula de alívio de pressão é instalada na parte superior do tanque, fornecendo automaticamente um alarme de transbordamento e fechando a porta de sucção para evitar refluxo. O braço de sucção é ajustável hidraulicamente para elevação, retração e rotação, adaptando-se a diversas posições de operação.
2. Sistema de limpeza de alta pressão: Durante a operação, a tomada de força do chassi aciona uma bomba de limpeza de alta pressão 3N2-SZ, pressurizando água limpa do tanque e descarregando-a através dos bicos do carretel para lavar as paredes internas da tubulação. O fluxo de água em alta velocidade cria uma força de impacto poderosa, removendo manchas difíceis.
