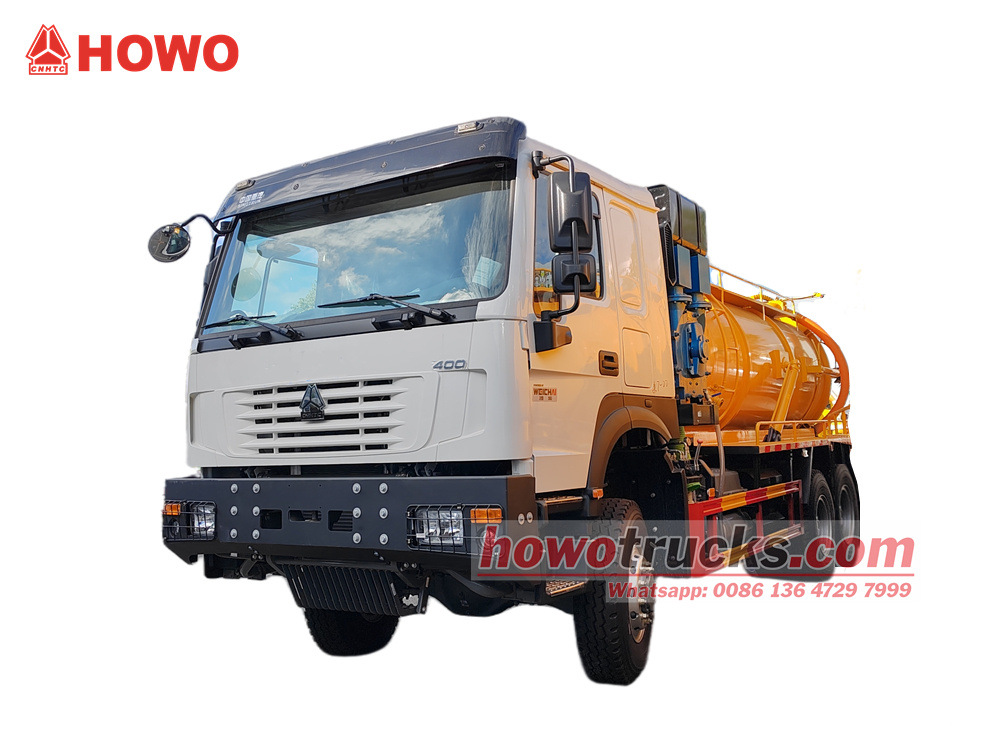

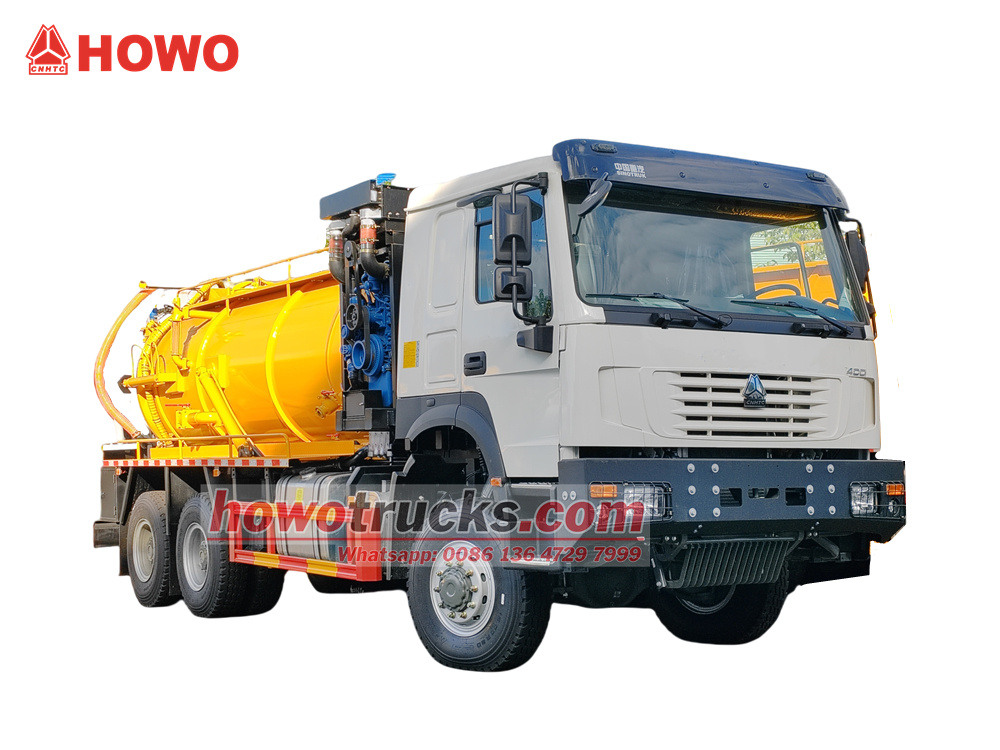

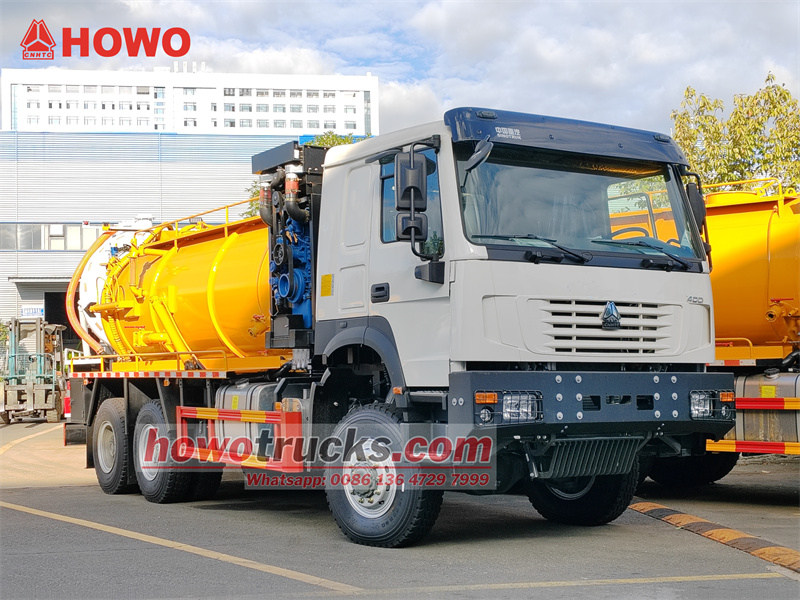

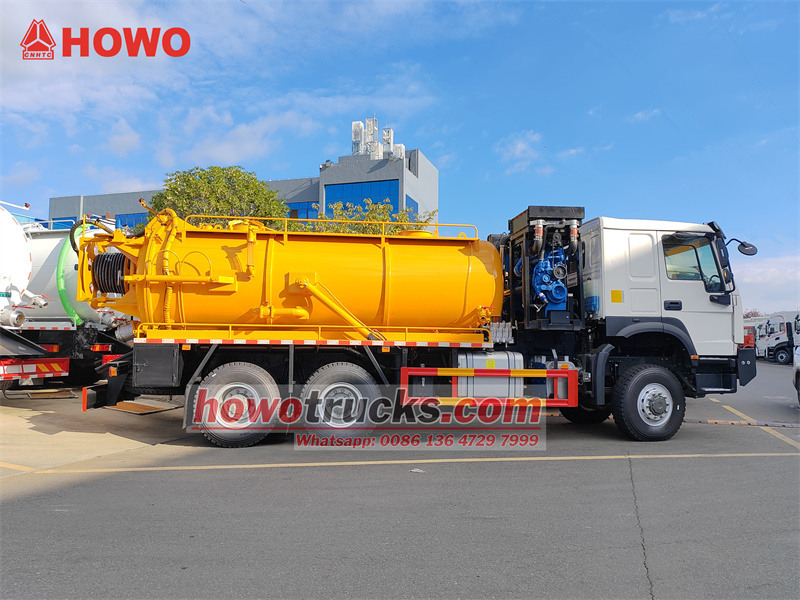

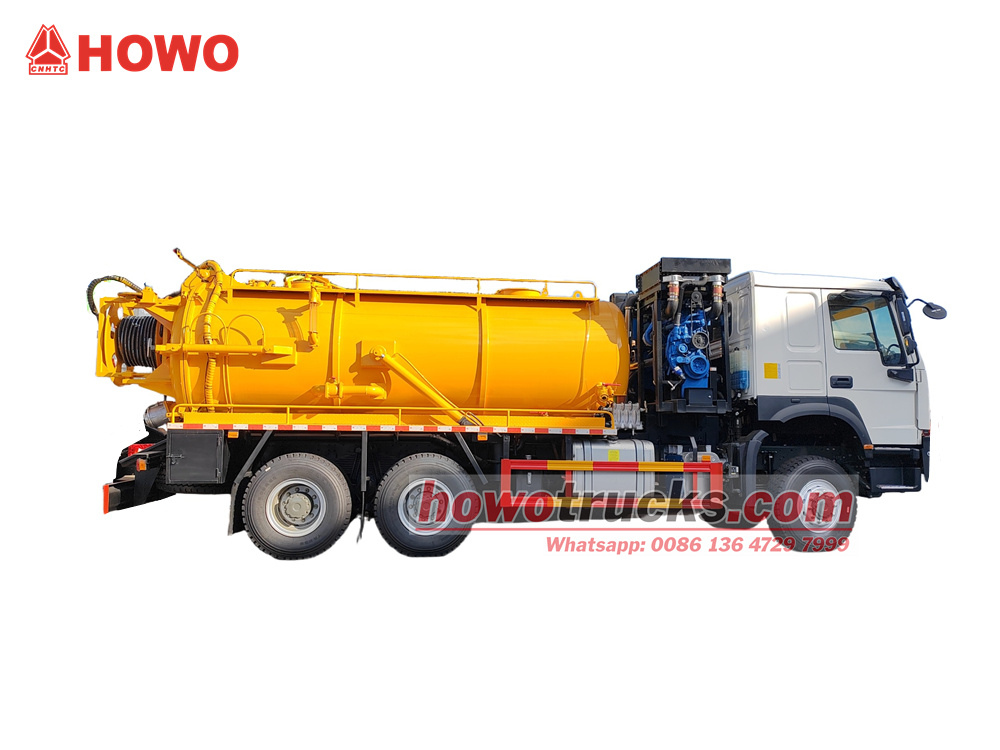

Veículo de Jateamento a Vácuo Combinado Howo 6x6
O veículo de dragagem combinado HOWO 6X6 de 12 m³ é uma modificação baseada no chassi Sinotruk HOWO 6x6 com tração nas quatro rodas. Possui cabine semi-estruturada, distância entre eixos de 4300 mm + 1400 mm e está equipado com um motor Weichai WP10H400E62 Euro 6 de 400 hp e uma transmissão HW19710 de 10 velocidades. O veículo conta com um tanque de águas residuais de 10 metros cúbicos e um tanque de água de limpeza de 2 metros cúbicos, cada um com compartimentos separados.
O veículo de sucção de esgoto Howo está equipado com um tanque de óleo hidráulico, uma válvula de descarga, uma bomba de vácuo de circulação de água SK-15, um tubo de sucção e descarga de esgoto, uma bomba de limpeza de alta pressão, um carretel de limpeza de alta pressão, um separador de vapor de água, um separador de óleo e gás, uma janela de visualização do nível do líquido e uma escada.
Capacidade de trabalho :
12cbmTipo de cabine :
Howo one and half cabinSistema de acionamento :
6x6,LHDDistância entre eixos (mm) :
4300+1400Específico do motor :
400HP/WP10H400E62Caixa de engrenagens :
HW 19710 10-speed,manualEixo dianteiro ( Kg ) :
7000Eixo traseiro ( Kg ) :
1800(2 axles)
Fabricante:CSGRUPO DE CAMINHÕES LIMITADO.
Somos um fabricante profissional de veículos especiais.
Novo em folha e100%Qualidadegarantido.
▶I. Introdução do produto:
OVeículo de Jateamento a Vácuo Combinado Howo 6x6 É projetado para dragagem de tubulações urbanas, remoção de esgoto e operações de limpeza de alta pressão. Equipado com um motor Weichai de 400 cavalos de potência e uma transmissão de 10 velocidades, oferece grande força. O veículo possui um tanque integrado de 10 metros.³ tanque de esgoto e um de 2m³ Tanque de água limpa com compartimentos separados. Equipado com uma bomba de vácuo de circulação de água SK-15, uma bomba de limpeza de alta pressão e um carretel, realiza com eficiência operações de sucção de esgoto, drenagem e lavagem de tubulações. Este veículo integra funções de sucção de esgoto, drenagem e lavagem de alta pressão, tornando-o adequado para condições de estrada complexas e operações de alta intensidade, oferecendo capacidade todo-terreno e desempenho eficiente.
▶Ⅱ. ProdutoCaracterísticas:
1. Adaptabilidade a todos os tipos de terreno: A tração 6x6 e o chassi com alta distância do solo permitem lidar facilmente com cenários complexos, como inundações urbanas e estradas montanhosas.
2. Veículo multiuso: As funções integradas de sucção de esgoto, drenagem e lavagem de alta pressão reduzem os custos de investimento em equipamentos.
3. Operação eficiente: O design compartimentado, aliado à bomba de vácuo de alta potência e à bomba de limpeza de alta pressão, reduz os ciclos de operação e melhora a eficiência de cada utilização.
4. Confiável e durável: O conjunto motopropulsor de alta performance, composto pelo chassi Sinotruk HOWO e o motor Weichai, garante baixa taxa de falhas e fácil manutenção.
▶II. ProdutoEspecificações:
| Howo 6x6Caminhão de limpeza de drenagem com hidrojateamento | ||||
| Em geral | Marca do veículo | Caminhões CS | ||
| Modelo do veículo | CS5250GXH | |||
| Marca do chassi | ISUZU | |||
| Dimensão total | 9350 * 2550 * 3930 mm | |||
| Peso Bruto Total / Peso em Ordem de Marcha | 25000 kg / 12500 kg | |||
| cargas por eixo | 7000/18000 (Grupo de dois eixos) | |||
| Táxi | Capacidade da cabine | Chassi-cabine SINOTRUK HOWO 6X6, uma fileira e meia de assentos, com ar-condicionado, USB e assistente de direção. | ||
| Motor | Tipo de combustível | Motor de 6 cilindros em linha, injeção direta, arrefecido a água, quatro tempos, turboalimentado e com intercooler, sistema common rail de alta pressão com controle eletrônico, Hi+SC | ||
| Marca | WEICHAI | |||
| Modelo | WP10H400E62 | |||
| Poder | 400HP/ 294 kW | |||
| Velocidade nominal | 1900 rpm | |||
| Torque máximo | 1900 N.m | |||
| velocidade máxima de torque | 1200-1300 rpm | |||
| Deslocamento | 9,5L | |||
| Padrão de Emissão | Euro 2 | |||
| Chassis | Tipo de acionamento | 6x6, esquerda direção manual | ||
| Transmissão | HW19710 10 velocidades, manual | |||
| Distância entre eixos | 4300+1400mm | |||
| Número de eixos | 3 | |||
| Especificações do pneu | 12.00R20 | |||
| Número do pneu | 10 pneus e 1 pneu sobressalente | |||
| Velocidade máxima | 85 km/h | |||
| Pintar | tinta metálica | |||
| Superestrutura | Tanque | Capacidade do tanque | 10000 litros tanque de esgoto, tanque de água de limpeza de 2000 litros | |
| Material do tanque | Aço carbono | |||
| Bomba de vácuo | Alta pressão Vácuo Bombear | Bomba de vácuo para circulação de água SK-15 YIFENG | ||
| Pressão máxima | 8000 Pa | |||
| Taxa de bombeamento | 15m³/min | |||
| nível de vácuo(-450 mmHg) parbitragem avaliar | 13,5 m³/min | |||
| ângulo de elevação do tanque | 45 graus | |||
| Velocidade nominal | 970 rpm | |||
| Poder | Bomba de vácuo | 30 kW | ||
| Compressor | 37 kW | |||
| Cabeça de sucção | 7m | |||
| Bicos | Um conjunto de bicos incluía | |||
| Bomba de vácuo | Altamente eficiente, taxa de vácuo 93%, sucção e descarga rápidas, altura de sucção de 6m. | |||
| Bomba de alta pressão | Tipo | SYLT/SY90-56 | ||
| Fluxo | 350 L/min | |||
| Pressão | 17MPa | |||
| Tubulação de Alta Pressão | Tubulação de água de alta pressão de 30 m com diâmetroφ19 | |||
| Bocal de Jateamento | Unidades padrão de 10 unidades com modelos diferentes | |||

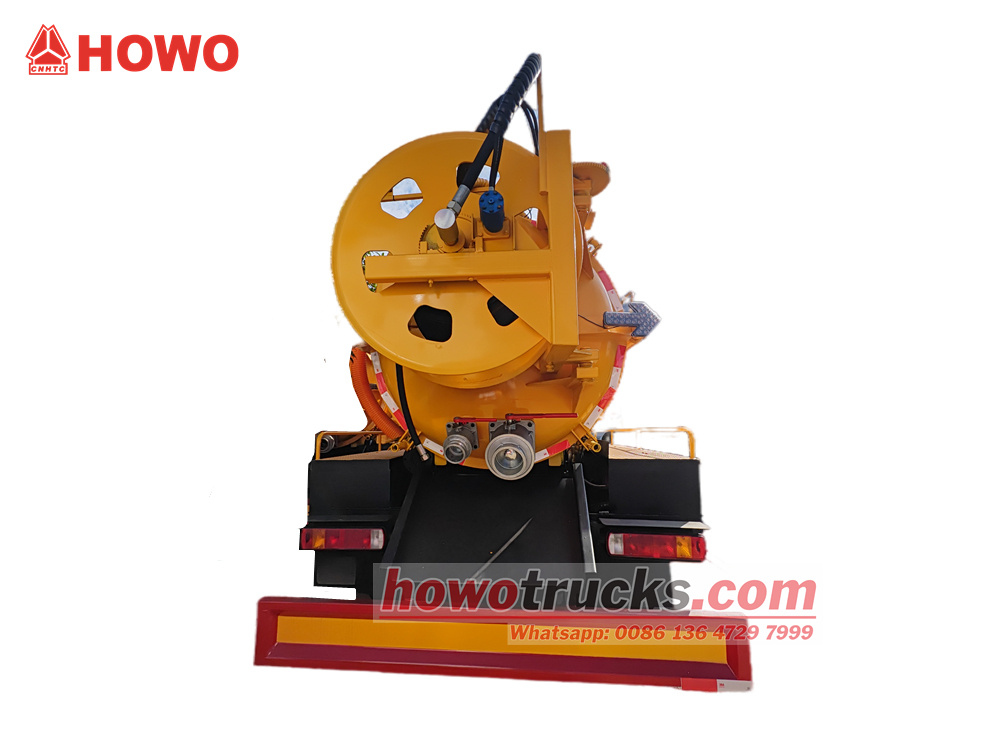

| A porta traseira pode ser aberta hidraulicamente para o descarregamento completo de materiais sólidos. | ||||
| Todos os acessórios padrão: tampa de inspeção, kit de ferramentas, manual em inglês... | ||||
| Opcional | ** O material do tanque pode ser aço inoxidável. | |||
▶Ⅲ. ProdutoDetalhes:

Configuração do Chassi Principal
1. Tipo de tração: Tração nas quatro rodas 6x6, adequada para condições adversas como lama, declives e estradas não pavimentadas.

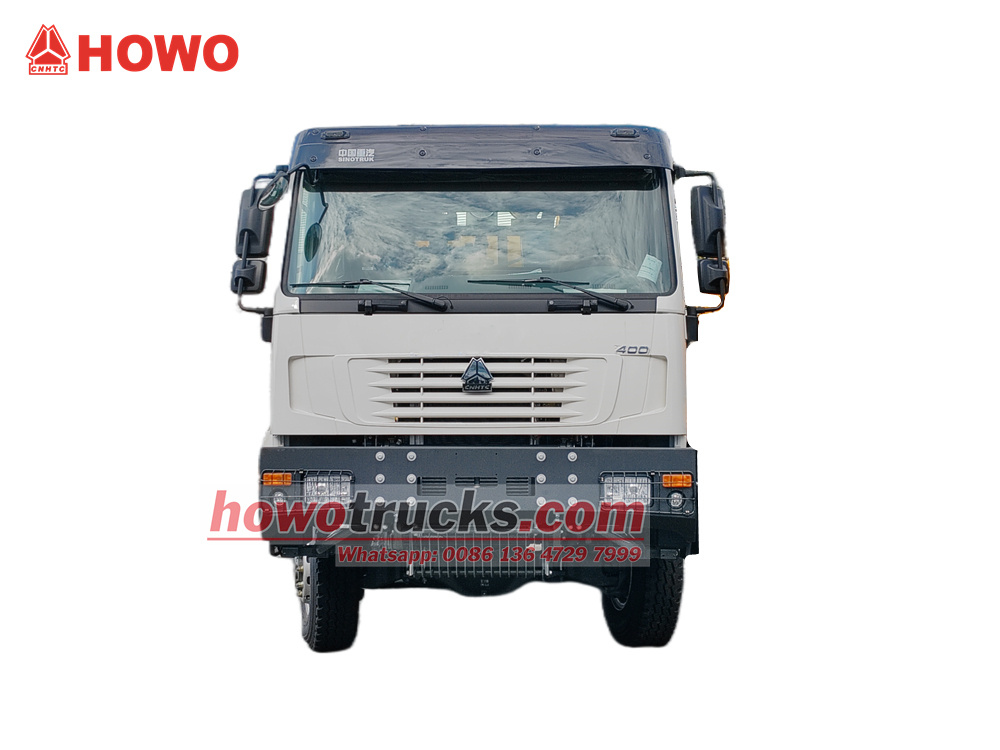

2. Cabine: Cabine com uma fileira e meia de assentos, com capacidade para três pessoas.
3. Distância entre eixos: configuração de distância entre eixos dupla de 4300 + 1400 mm.
4. Trem de força:
O motor Weichai WP10H400E62, que atende aos padrões de emissão Euro 6, possui uma potência de 400 cavalos e um alto torque em baixas rotações, adequado para subidas com cargas pesadas.
Transmissão: Transmissão manual de 10 velocidades HW19710, oferecendo uma ampla gama de marchas e relações.

Sistema da parte superior do corpo:

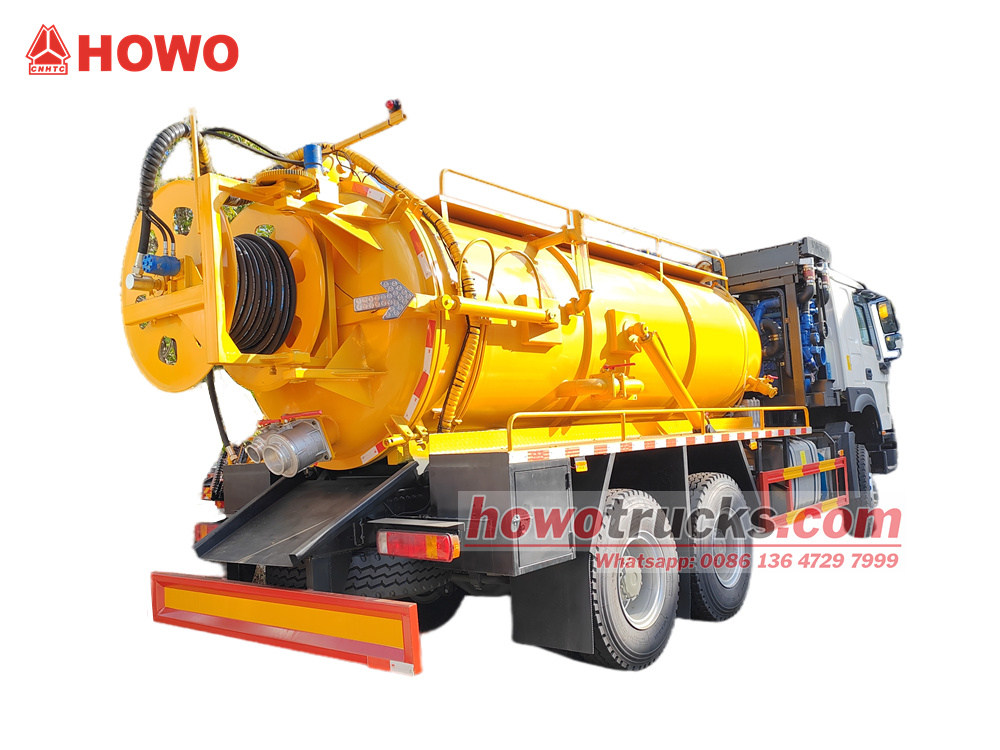

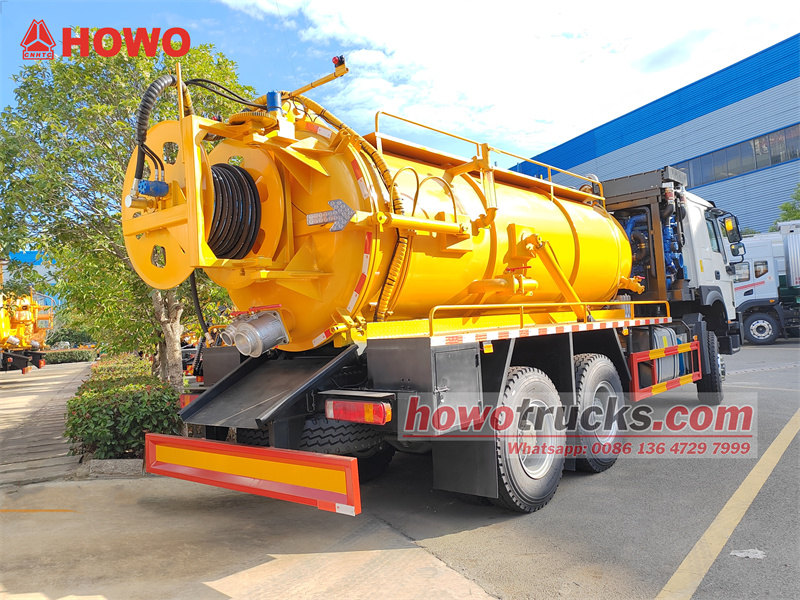

A parte superior da estrutura é o núcleo do veículo de dragagem combinado, integrando um tanque de 12 metros cúbicos e diversos equipamentos operacionais especializados.

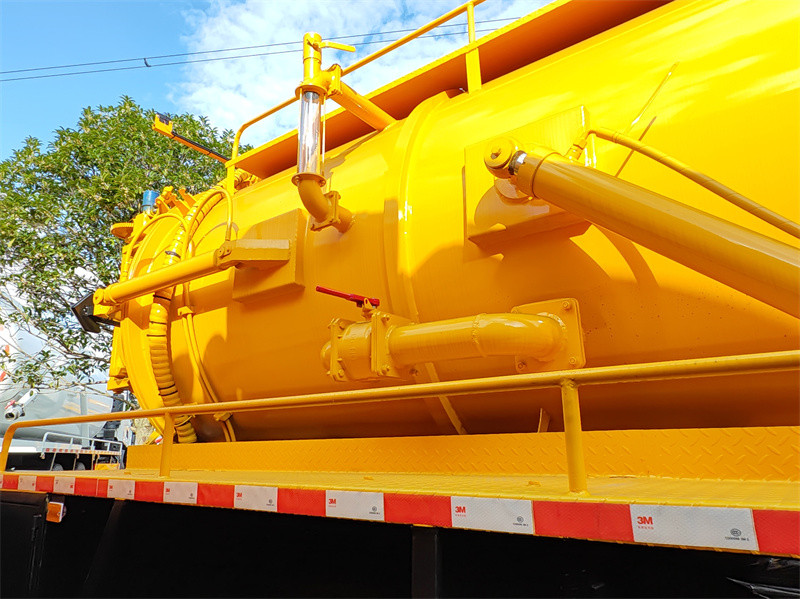

• Montagem do tanque:
Capacidade total: 12 metros cúbicos.
Design com compartimentos separados: Utiliza um tanque de águas residuais de 10 metros cúbicos e um tanque de água limpa de 2 metros cúbicos. Este design garante a separação rigorosa dos meios limpos e sujos. O tanque de água limpa fornece água limpa para o sistema de limpeza de alta pressão, enquanto o tanque de águas residuais armazena os resíduos recuperados. Esses compartimentos separados evitam a interferência entre os dois, melhorando significativamente a eficiência e a conveniência operacional.

Componentes operacionais principais:
1. Sistema de sucção a vácuo:

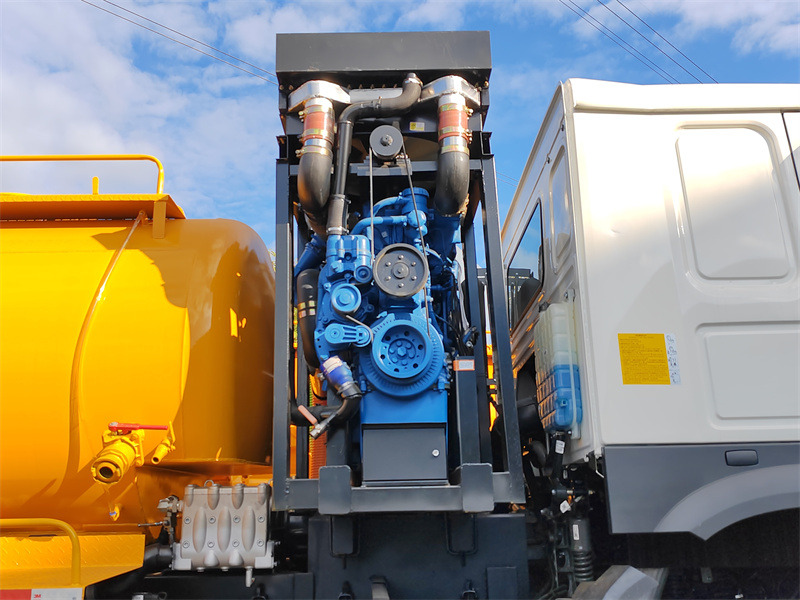

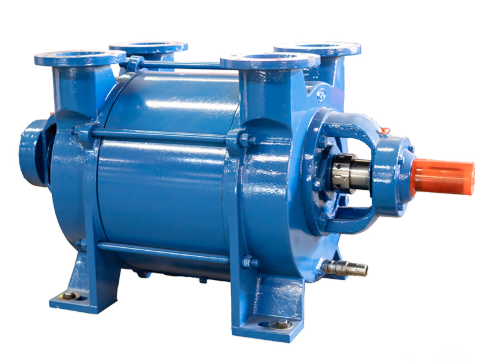

Equipamentos Essenciais:Bomba de vácuo para circulação de água Yifeng SK-15. Com capacidade máxima de sucção de 15 m³.³Com uma vazão de /min e um vácuo máximo de -0,093 MPa, esta bomba oferece alta velocidade de bombeamento, alto vácuo e a capacidade de tolerar pequenas quantidades de líquido, tornando-a essencial para a extração eficiente de águas residuais.
Sistemas auxiliares: Equipados com um separador de vapor de água e um separador de óleo e gás, esses equipamentos separam eficazmente a umidade e a névoa de óleo do ar aspirado, protegendo a bomba de vácuo e prevenindo a poluição ambiental.

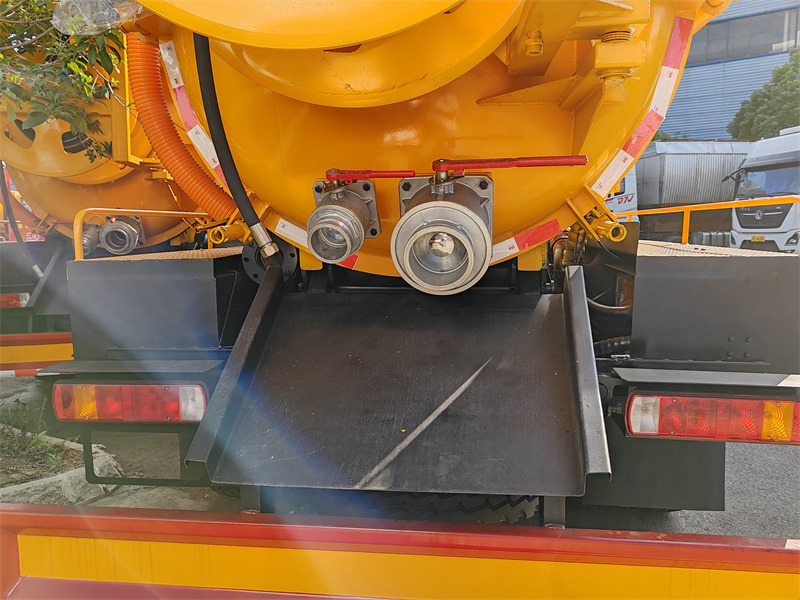

Tubulação de sucção: Equipado com tubos de sucção e descarga de grande diâmetro para uma conexão rápida e confiável, garantindo uma extração eficiente.



2. Sistema de limpeza de alta pressão:

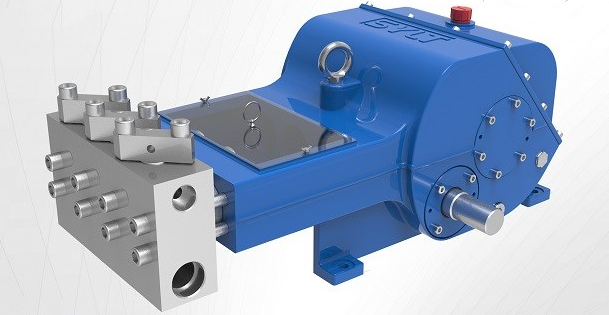

Equipamentos Essenciais: A bomba de limpeza de alta pressão SYLT/SY90-56, com uma vazão de 350 L/min, gera um fluxo de água de altíssima pressão para desobstruir bloqueios e lavar paredes de tubulações.

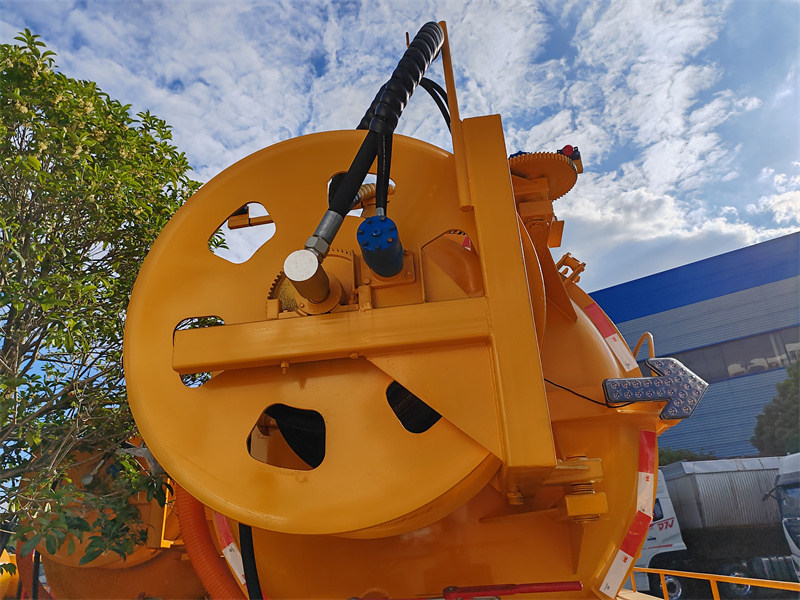

Dispositivo operacional: O carretel de limpeza de alta pressão, normalmente equipado com uma mangueira de alta pressão de várias dezenas de metros de comprimento e um bocal de limpeza especializado, oferece operação flexível e pode penetrar profundamente em tubulações.
3. Sistema hidráulico:

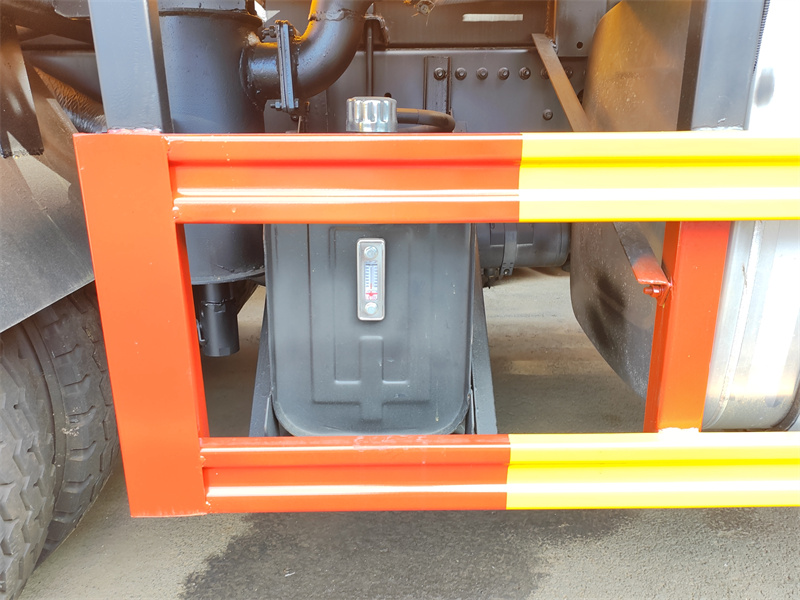

Fonte de energia: Um tanque de óleo hidráulico independente e uma unidade de bomba hidráulica fornecem energia hidráulica estável e confiável para a bomba de vácuo, o carretel e outros equipamentos.


4. Outros dispositivos:
Dispositivo de Observação do Nível de Líquido: Permite ao operador monitorar o nível do líquido no tanque em tempo real para evitar sobrecargas.
Válvula de drenagem: Permite a descarga rápida e controlada de águas residuais do tanque.
a Escada: Uma escada foi instalada no lado esquerdo do tanque para facilitar o acesso ao mesmo para inspeção ou manutenção.

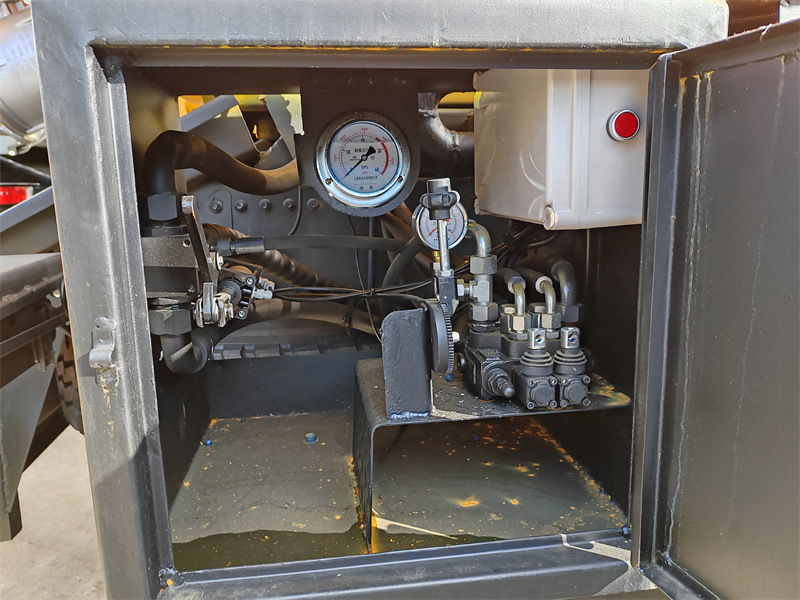

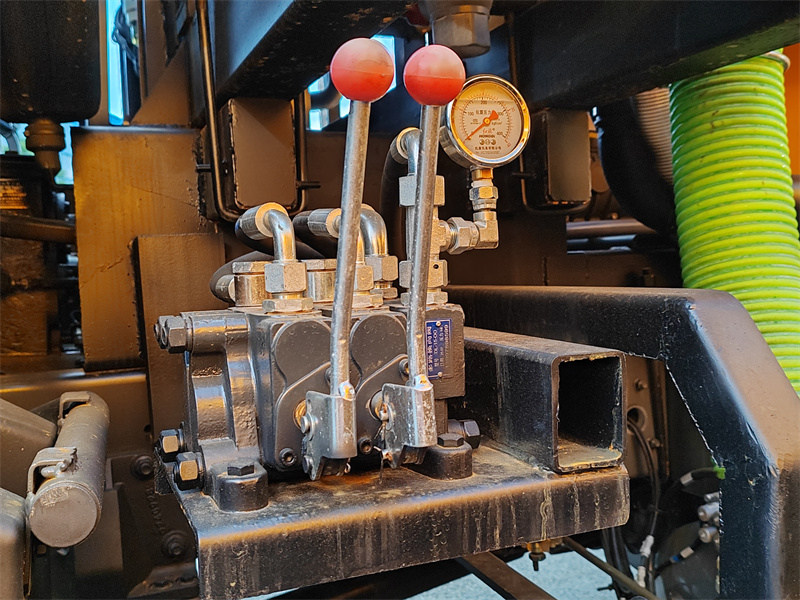

Válvula de operação: Localizada no lado do motorista e na porta traseira, esta válvula controla manualmente a subida e o descida do tanque, bem como a abertura e o fechamento da porta traseira.
▶Ⅳ.Princípio de funcionamento:
Quando o veículo de dragagem combinado HOWO 6X6 de 12 m³ está em operação, a bomba de vácuo é ativada para criar pressão negativa. Este tubo de sucção aspira esgoto e lodo da tubulação ou fossa para o tanque de esgoto. Um separador de vapor de água impede a entrada de água na bomba, garantindo a estabilidade do sistema. Quando o tanque de esgoto está cheio ou precisa de limpeza, a válvula de descarga se abre para liberar os resíduos. Durante a fase de limpeza de alta pressão, o tanque de água limpa fornece água para a bomba de alta pressão. Após a pressurização, um jato de água de alta pressão é pulverizado através de uma mangueira, impactando o bloqueio e desobstruindo a tubulação. O sistema hidráulico do veículo controla a operação coordenada de vários componentes, enquanto o chassi com tração nas quatro rodas 6X6 fornece suporte de potência estável, garantindo a conclusão eficiente das operações integradas de sucção, drenagem e lavagem em terrenos complexos, completando todo o processo de manutenção da tubulação.
