Guia passo a passo para operar o caminhão de distribuição de asfalto HOWO NX

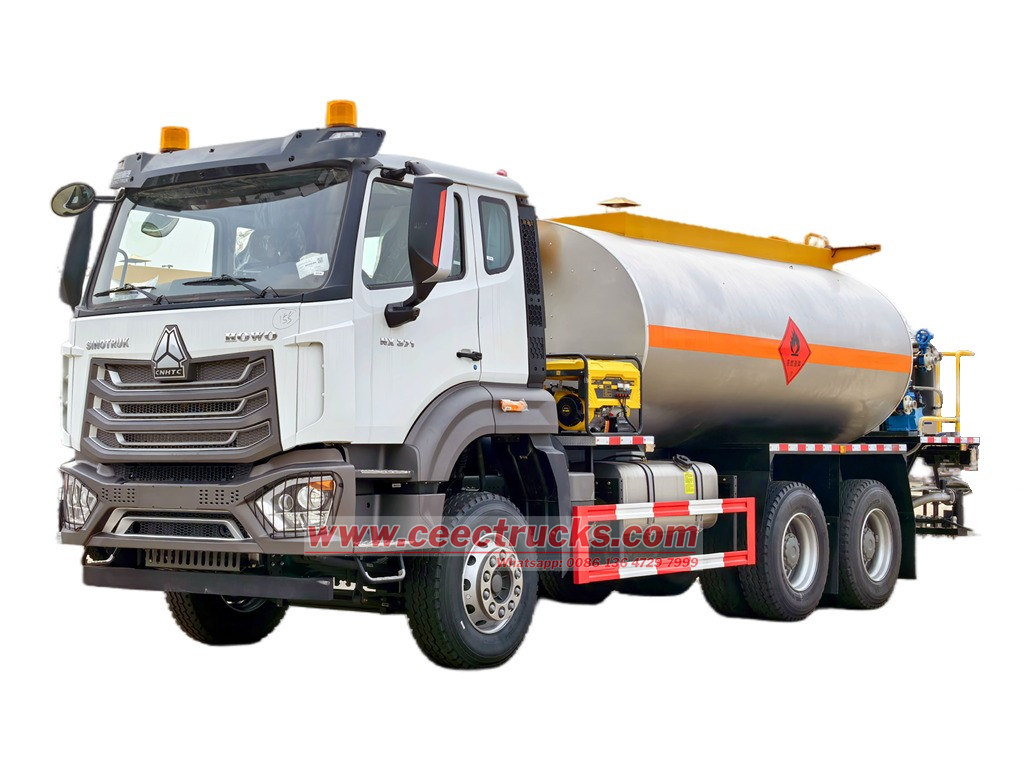

O que é o caminhão de distribuição de betume inteligente HOWO NX 15000L?

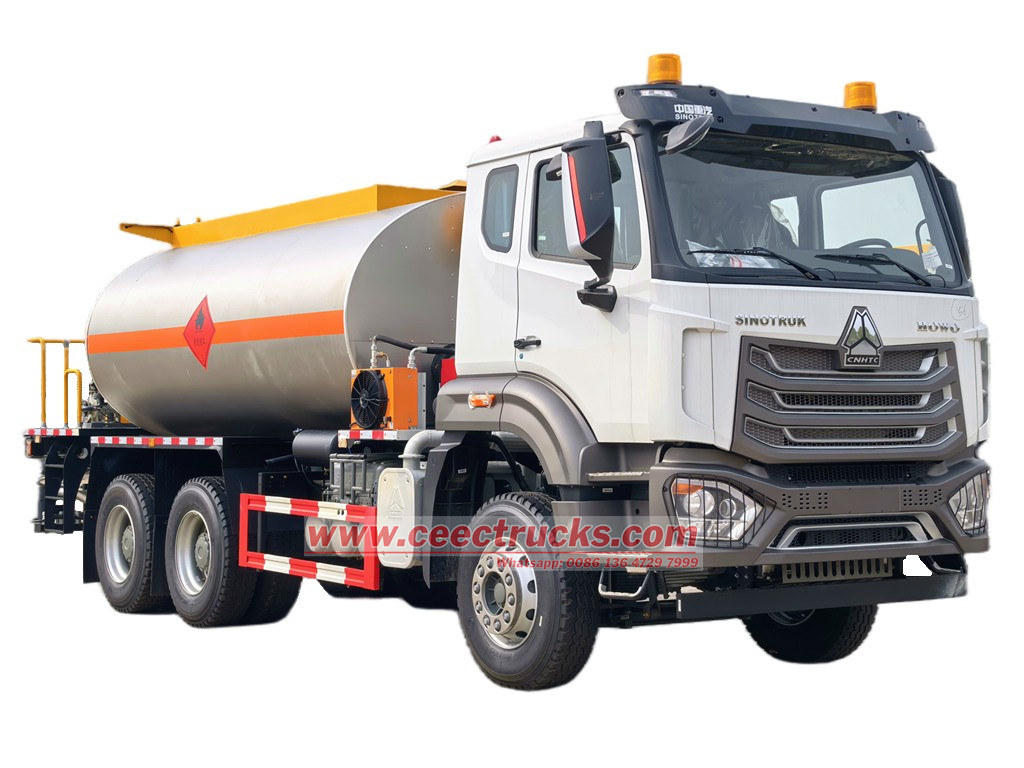

O Caminhão distribuidor de asfalto Sinotruk HOWO NX 6X4 Projetados e exportados para a África e Nigéria, esses caminhões possuem uma distância entre eixos de 3800 + 1350 mm e são equipados com um motor diesel Sinotruk WD615.47 de 371 HP e 9726 cc, caixa de câmbio HW19710 com 10 marchas à frente e 2 à ré, proporcionando baixo consumo de combustível e condução confortável. Possuem um tanque de asfalto de 15 metros cúbicos, bomba de asfalto inteligente RCB38/0.6-80F, bomba de óleo térmico Hebei, queimador italiano G20 e motor pneumático Lutian. Podem transportar asfalto modificado, asfalto a quente, asfalto emulsionado e outros tipos de asfalto. Veículo inteligente de distribuição de betume HOWO NX 6x4 Integra alta eficiência, inteligência e durabilidade, tornando-o adequado para diversos cenários de construção de estradas e uma escolha ideal para operações de aspersão asfáltica em projetos de construção rodoviária.

Nome	Distribuidor de betume HOWO NX
Motor	Motor diesel WEICHAI WD615.47, 371 HP e 9726 cc
Transmissão	Caixa de câmbio manual HW19710
Distância entre eixos	3800+1350mm
Pneu	12.00R20
Cabine	HOWO NX
Modelo de condução	Direção à esquerda / Direção à direita
Pintura	Pintura e logotipo personalizados



Parte superior do corpo	Kit para caminhão-tanque de betume
Capacidade	15000 Litros
Material	Aço carbono de alta resistência
Bomba de betume	RCB38/0.6-80F, tipo inteligente, Vazão de 38 m³/h Pressão 0,6 MPa
Sistema de aquecimento	Queimador a diesel Riello italiano G20 Potência de aquecimento: 140-200 kcal/h Óleo de aquecimento 40-25-160
Controlar	Caixa de controle PLC na cabine Caixa de controle integrada traseira

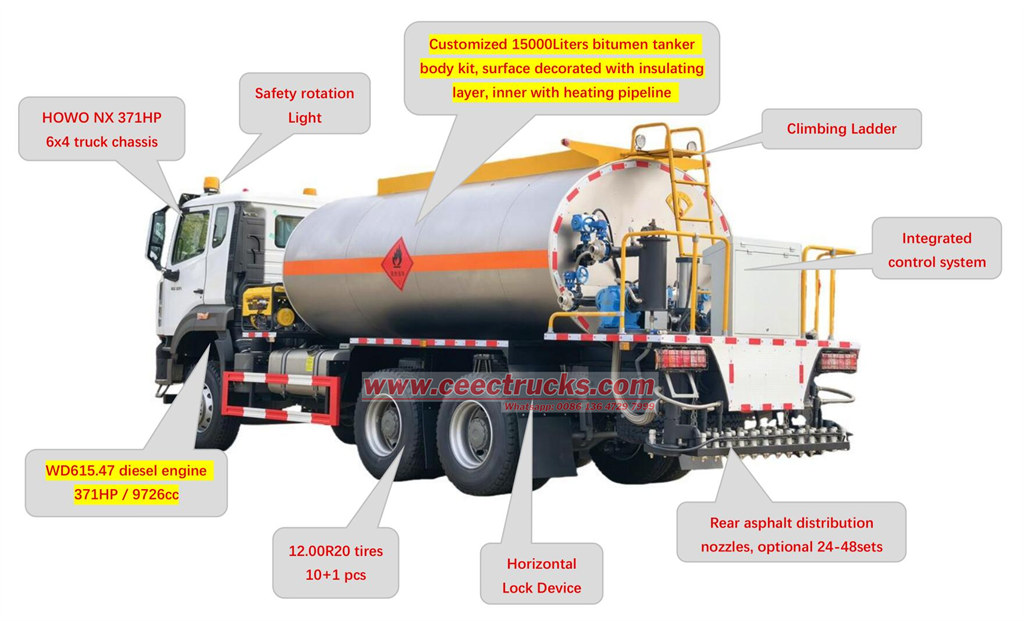

Componente principal para o caminhão de distribuição de betume HOWO NX?

→ Unidade de controle integrada inteligente baseada em chip Infineon, da Alemanha;

→ Viga de pulverização com junta dobrável integrada;

→ Aquecimento completo da tubulação;

→ Tecnologia de iniciação de pulverização baseada em função;

→ Pulverização intermitente.

•

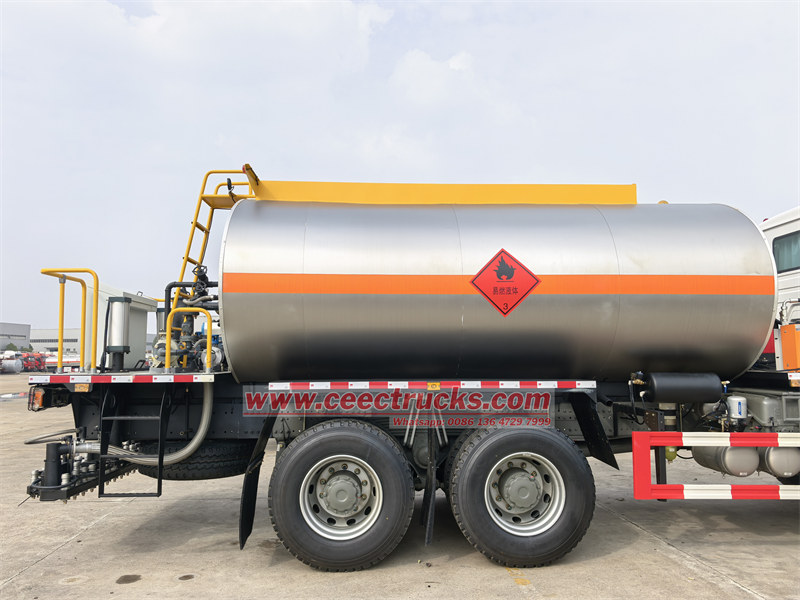

  Kit de caminhão-tanque para distribuição de asfalto HOWO
•

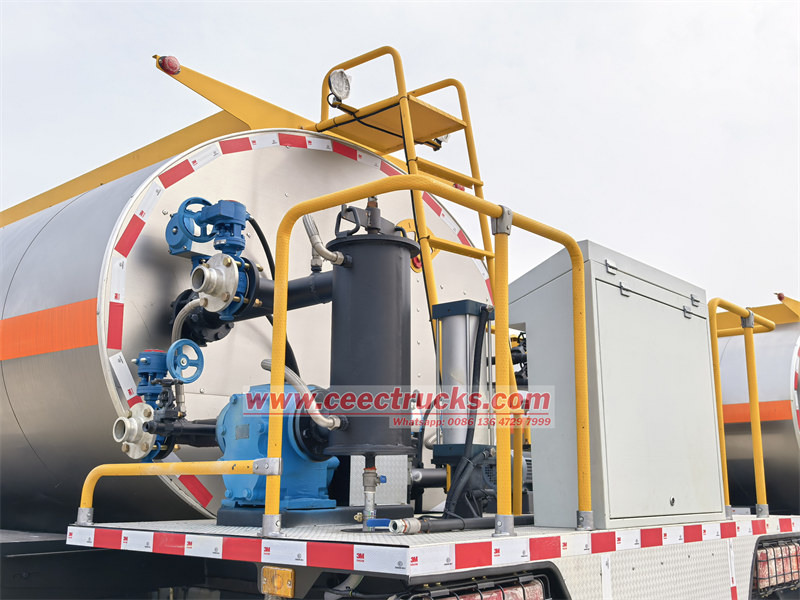

  Plataforma traseira com acessórios necessários
•

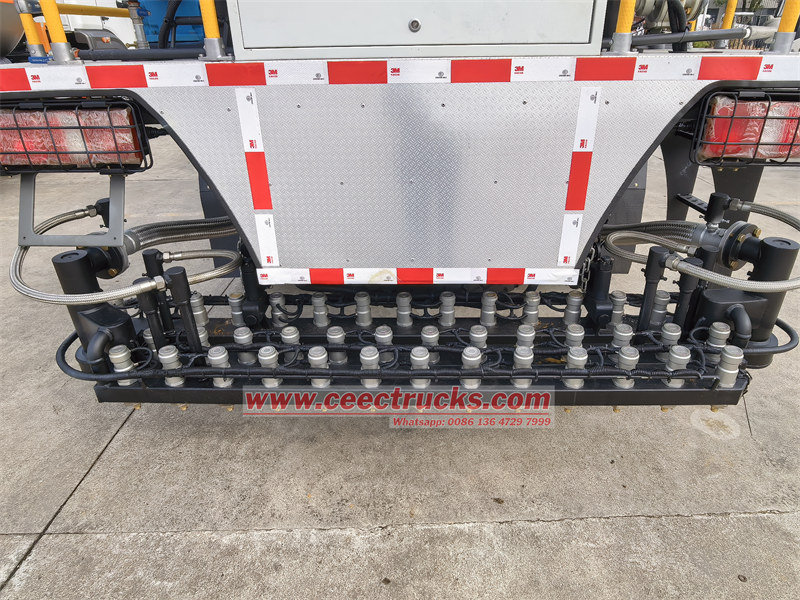

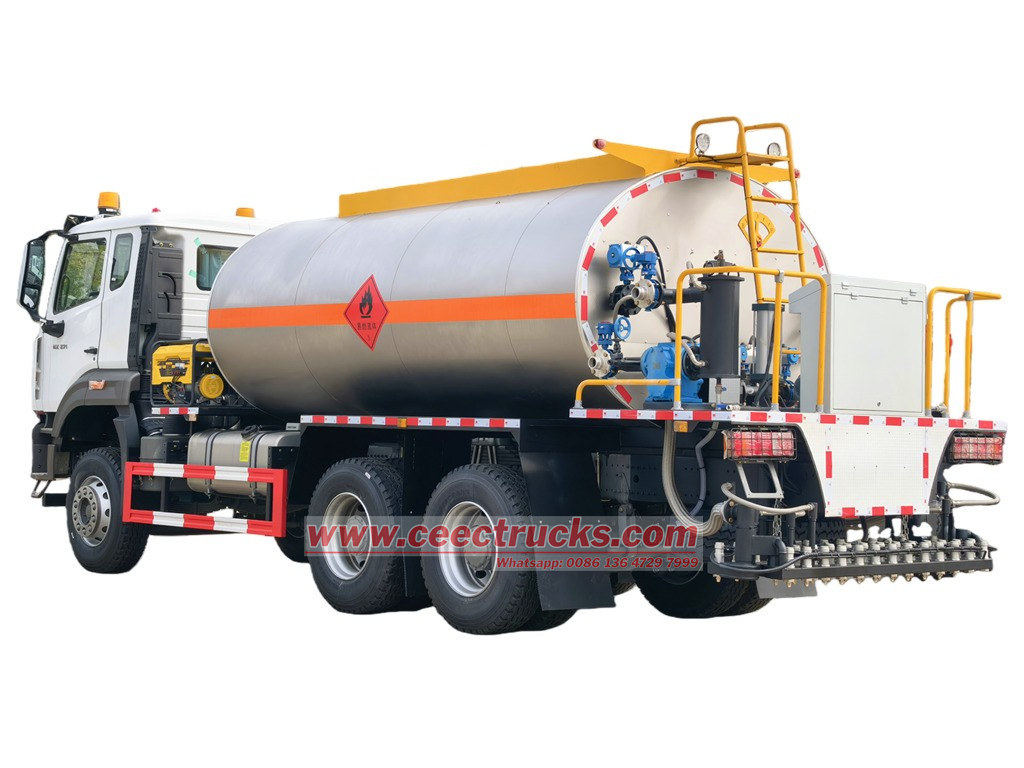

  Caminhão betuminoso com bicos de pulverização traseiros

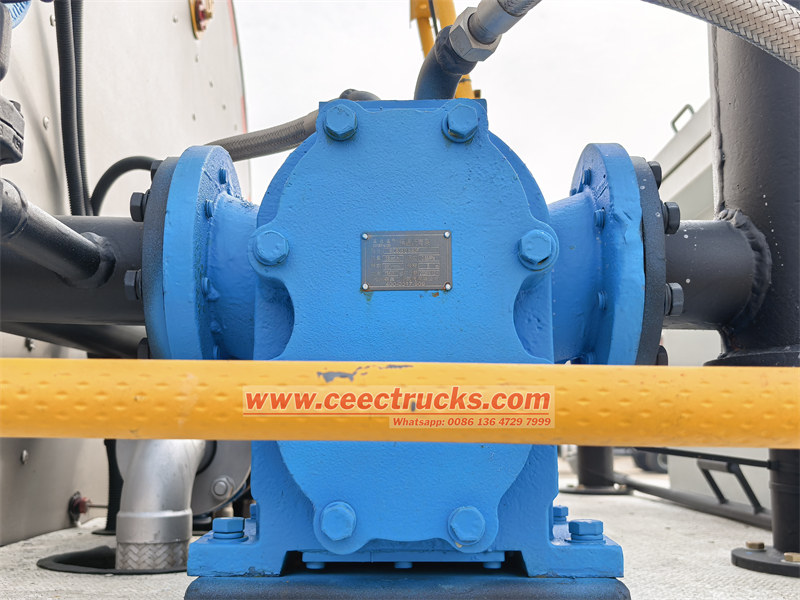

Conjunto da bomba de asfalto



Modelo: RCB38/0.6-80F

Vazão: 38 m³/h

Pressão: 0,6 MPa

Velocidade de rotação: 960 rpm

Altura de sucção: 5m

Potência: 15 kW

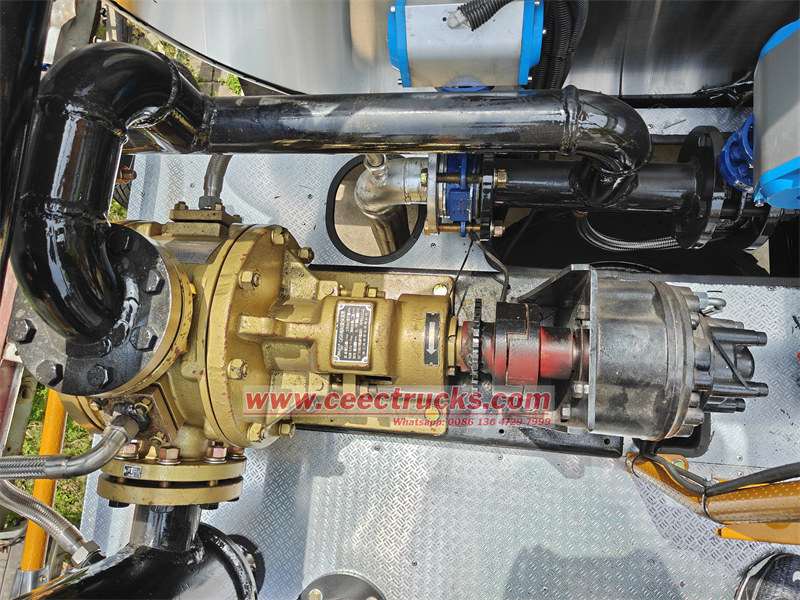

Bomba de isolamento de alta viscosidade



Modelo: QGB

Vazão: 680 L/min

Pressão de trabalho: 0,8 MPa

Viscosidade: 0,02-1,3 Pa

Velocidade de trabalho: 584 rpm

Diâmetro da tubulação: 80 mm

Potência: 11 kW



•

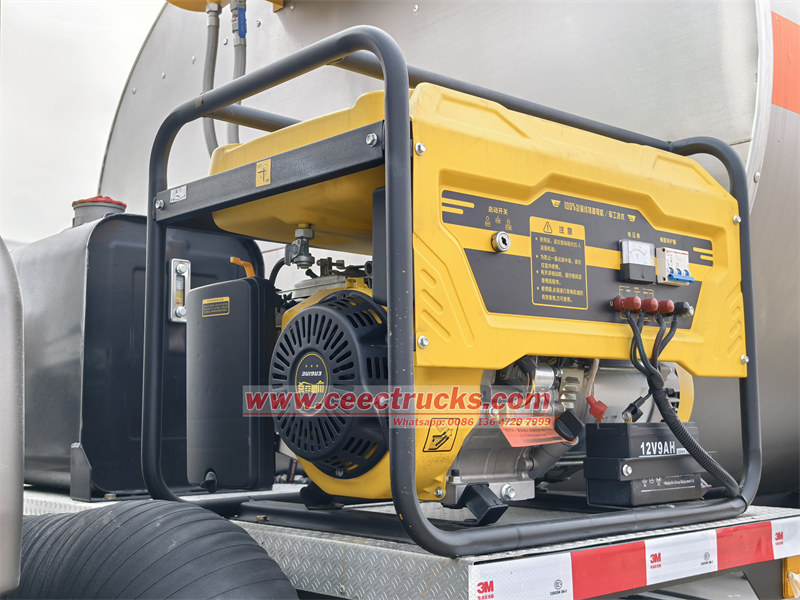

  Conjunto do gerador
•

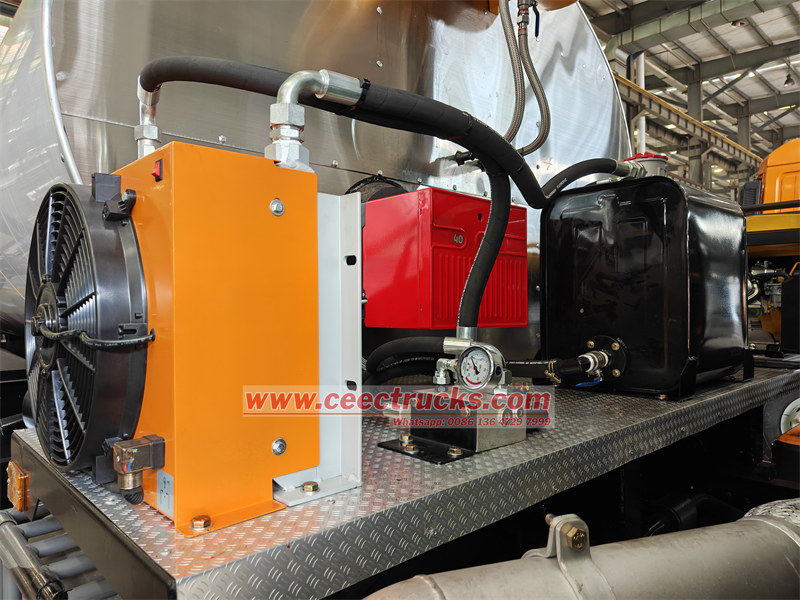

  Queimador a diesel Riello italiano G20
•

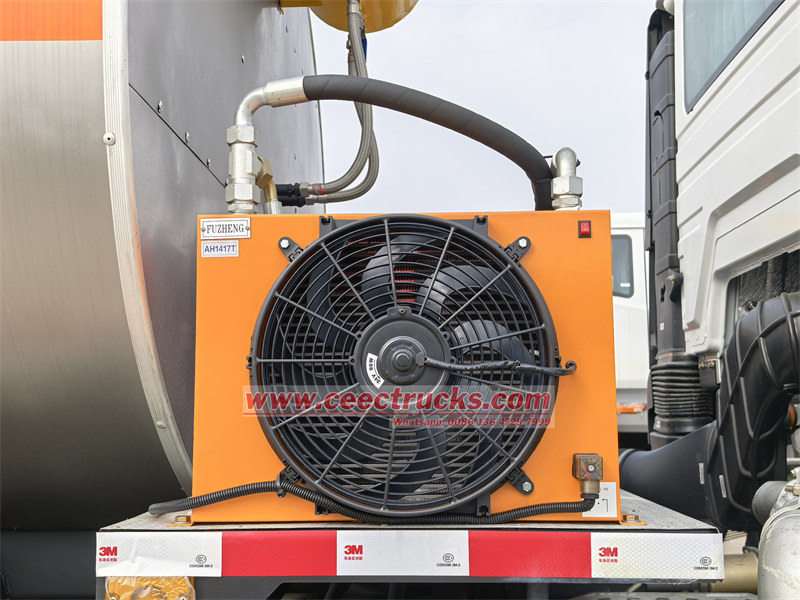

  Conjunto do radiador





O caminhão-tanque de asfalto foi projetado e construído com base no chassi do caminhão HOWO 6x4 NX, que consiste em tanque interno, materiais isolantes, revestimento, defletor, câmara de combustão, tubulações internas de asfalto, sistema de aquecimento, queimador, filtro de óleo, medidor de volume e caixa de controle inteligente. Abaixo, apresenta-se o desenho técnico do sistema de distribuição de betume por caminhão-tanque e tubulações:

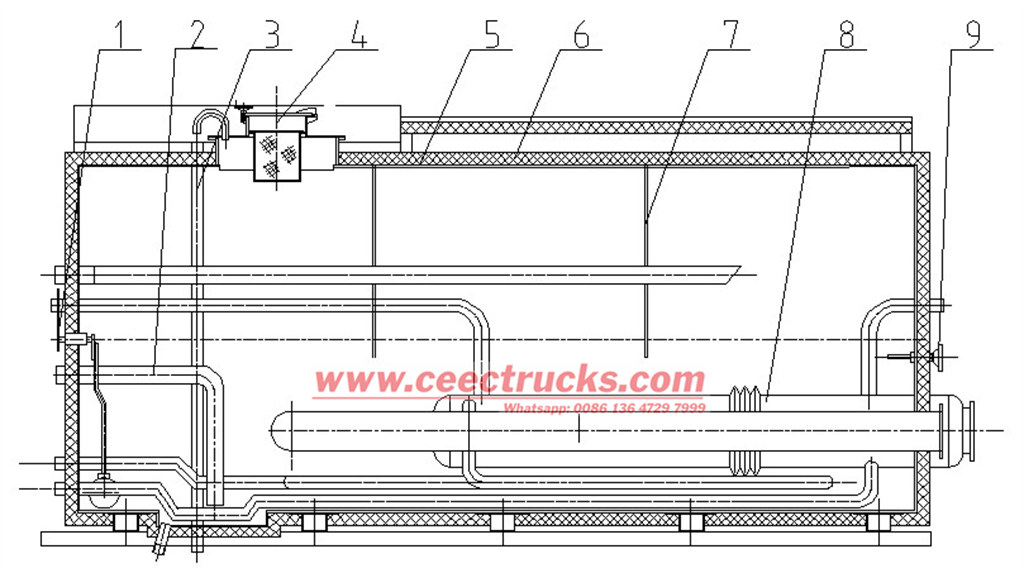

Conjunto de caminhão-tanque de asfalto

1 Medidor de Volume,

2 Tubo de sucção de óleo,

3 Tubo de transbordamento,

4 Filtro de óleo,

5 Tanque interno,

6. Materiais isolantes térmicos,

7 Defletor,

8 Câmara de combustão,

9 Termômetro

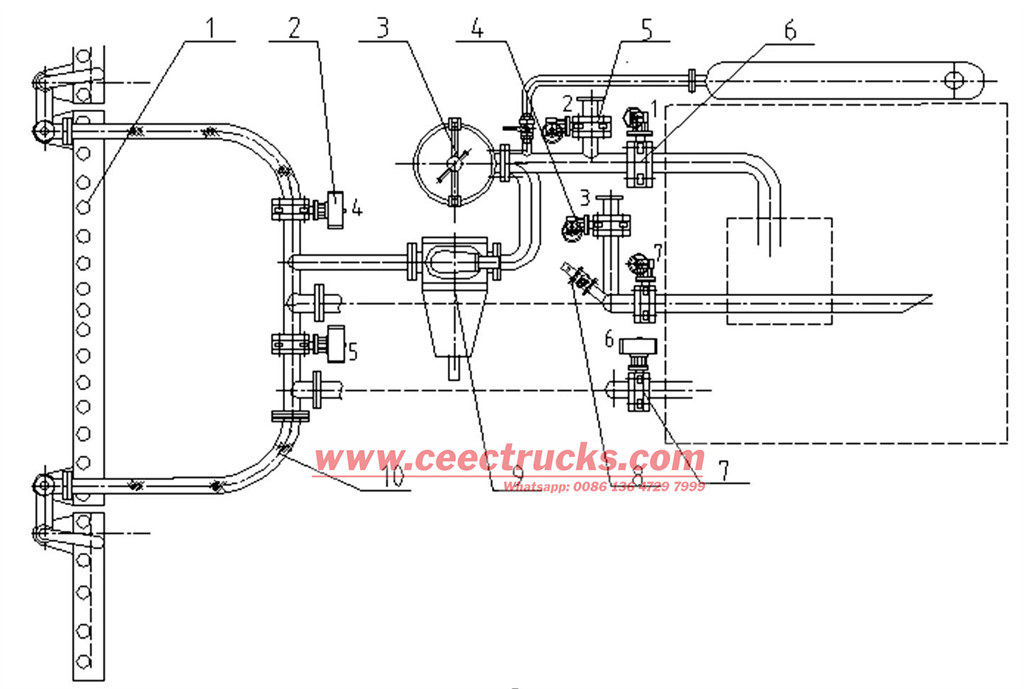

Sistema de bomba e tubulação de asfalto



1 Conjunto do bico do cilindro, 2 Válvulas de saída de óleo, 3 Filtro, 4 Válvula de transferência, 5 Válvula de autoaspiração, 6 Válvula de entrada de óleo, 7 Válvula pneumática de retorno de óleo, 8 Válvula da barra de pulverização manual, 9 Bomba de asfalto, 10 Mangueira de aço inoxidável

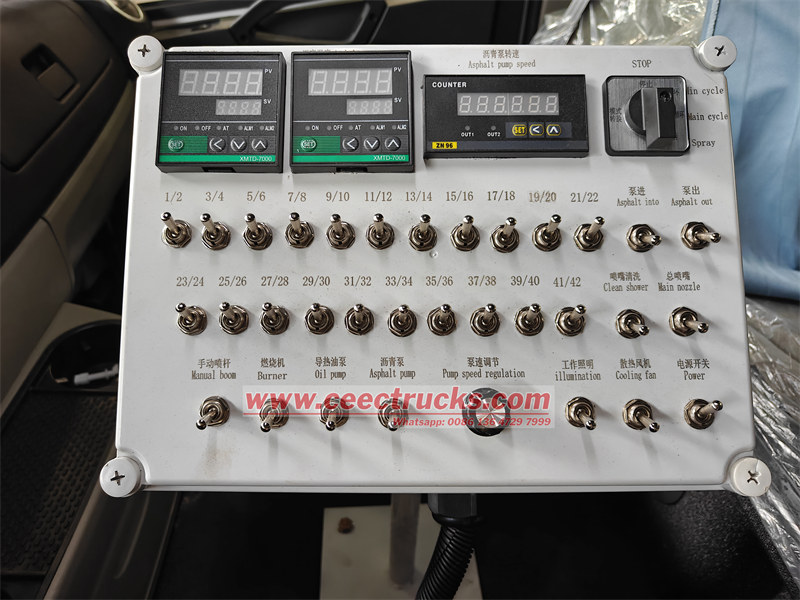

Caixa de controle integrada na cabine para operação separada do bocal

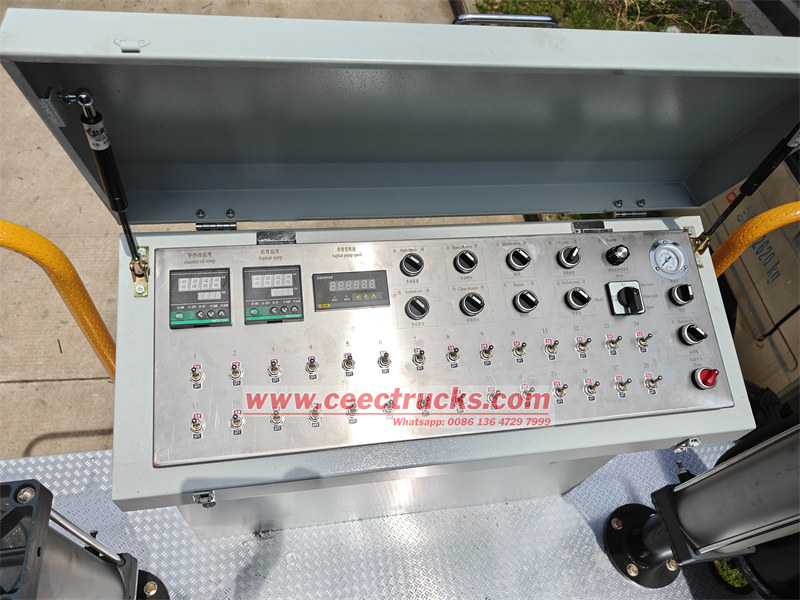

Caixa de controle integrada montada na parte traseira da plataforma para uso com segurança.
