The novo 4 eixo basculante 6000CBM reboque de carroceria Fabricado em material Q370R, com pressão de projeto de 1,61 MPa e espessura de chapa de 12 a 16 mm, o equipamento conta com sistema hidráulico HYVA e manômetro, garantindo segurança durante a operação.Elementos como a ponte BPW, os pinos-rei JOST e os estabilizadores JOST atendem às necessidades de transporte em diversos ambientes e condições de estrada.

Por meio de um design otimizado e do uso de materiais de alta qualidade, o Grupo CS Trucks alcançou uma vida útil à fadiga muito superior à média do setor. A estrutura oferece forte resistência à deformação por torção em condições severas de estrada, enquanto a carroceria oferece excelente resistência a impactos e desgaste, solucionando desafios do setor, como fissuras nas vigas e desgaste do piso. Este semirreboque basculante pesado é capaz de lidar com operações contínuas de alta intensidade, como as encontradas em grandes minas e importantes projetos de infraestrutura. Seu sistema de elevação precisamente dimensionado garante uma elevação potente, estável e rápida, além de assegurar uma descarga limpa e completa, eliminando a necessidade de operações repetitivas por parte dos operadores.

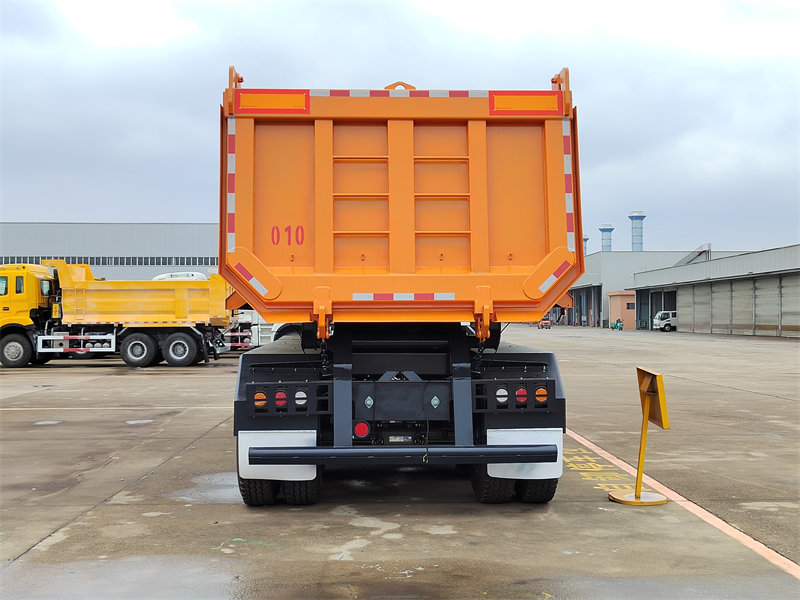

*Novo reboque basculante de 4 eixos e 60 toneladas*

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.

Definição e Introdução do Produto «««

Características:

1.Pressão de projeto: 1,61 MPa Aço resistente ao desgaste de alta resistência NM400/500

2.Os vários tipos de carroceria basculanteÉ pesquisado e fabricado com base em um projeto de análise de tensão e possui a clara vantagem de grande capacidade. Leve e de alta eficiência.

3.Inspecionamos rigorosamente a qualidade do produto, garantindo que as soldas dos tipos A e B sejam aprovadas no exame de nível dois de radiofrequência.Teste gráfico: as juntas de solda dos tipos C e D passaram no exame de rádio de nível um.teste gráfico.

4.Existem acessórios de segurança nacionais ou importados de alta qualidade, cuja compatibilidade é completa.

5.O revestimento anticorrosivo de caminhões-tanque de GLP adota o seguinte processo: jateamento de areia, pintura por aspersão, purga, entre outros.





Parâmetro do produto para Pesado 60 toneladas Carroceria basculante Trailer « « «

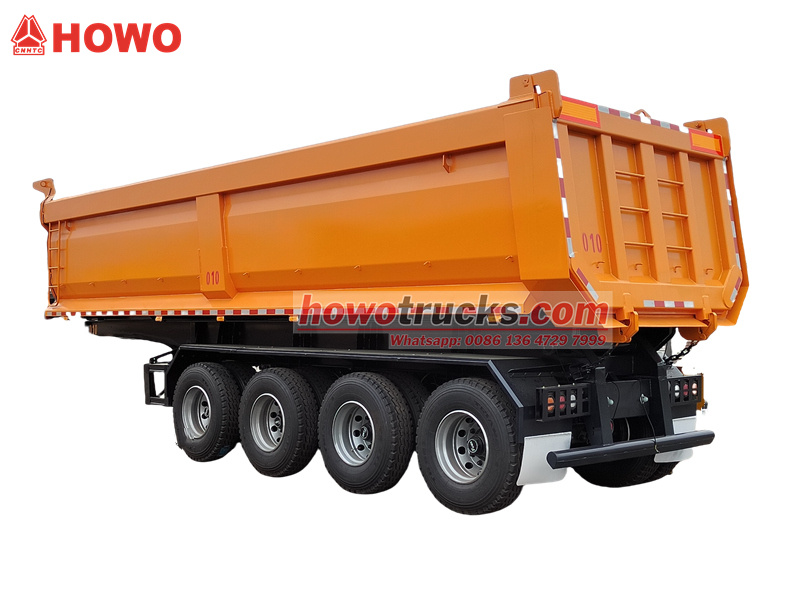

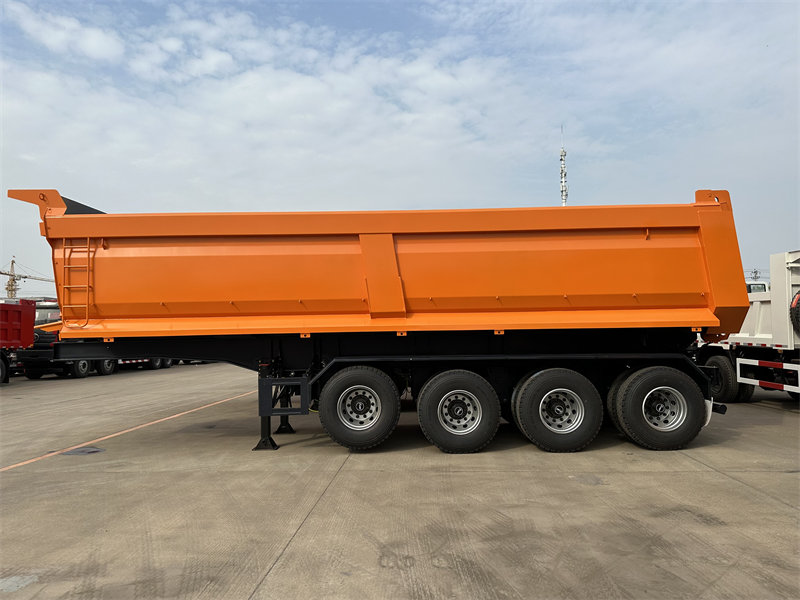

Resistente 4Eixos Basculante Semirreboque
Capacidade	60.000 m³
Dimensões totais (C*L*A) (mm)	10500*2550*3650mm
Peso estimado da tara (kg)	10000 kg
Carga útil (kg)	60000 kg
Peso total (kg)	33000 kg
Distância entre eixos (mm)	6720+1320+1320
Carroceria basculante
Propriedade do fluido	Inflamável
Temperatura de projeto (ºC)	50ºC
Pressão de projeto (MPa)	1,61
Margem de corrosão (mm)	1
Fator de junta soldada	1
Principais materiais que suportam pressão	Carroceria basculante: Q345, 12 mm,
	Placa final: Q345R, 12 mm
	Chão:Nm450, aço resistente ao desgaste
Detecção de Falhas	Detecção de falhas 100%
Pressão de teste (MPa)	1,61
Inspeção Magnaflux	Aponte para o local da soldagem que a detecção de falhas não consegue abranger.

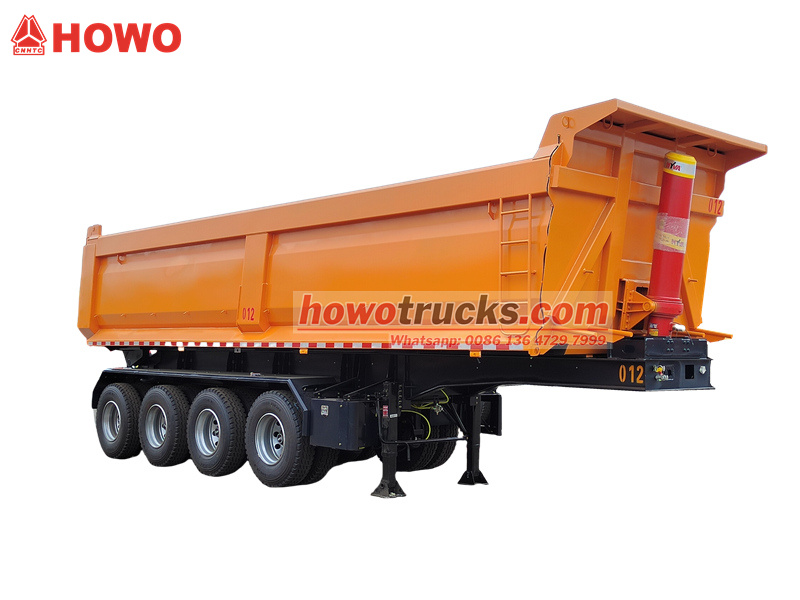

Macaco hidráulico	Conjunto completo do sistema hidráulico HYVA

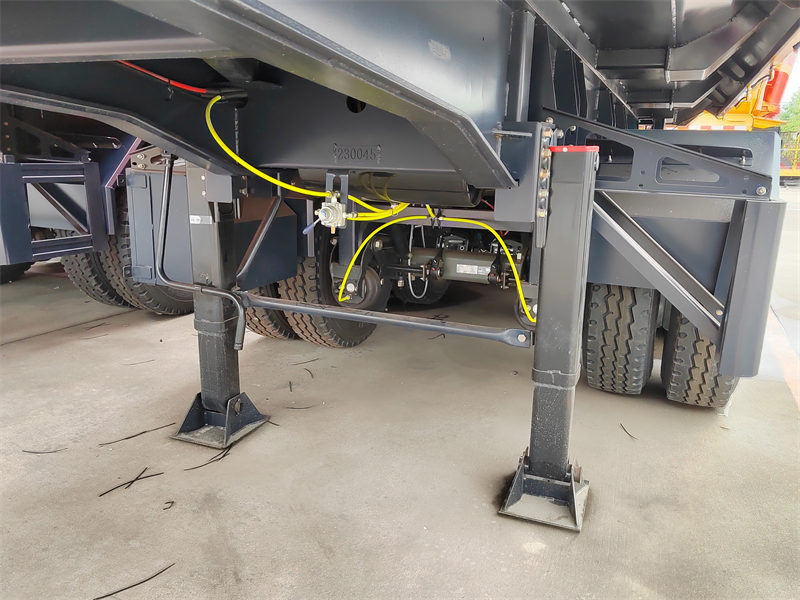

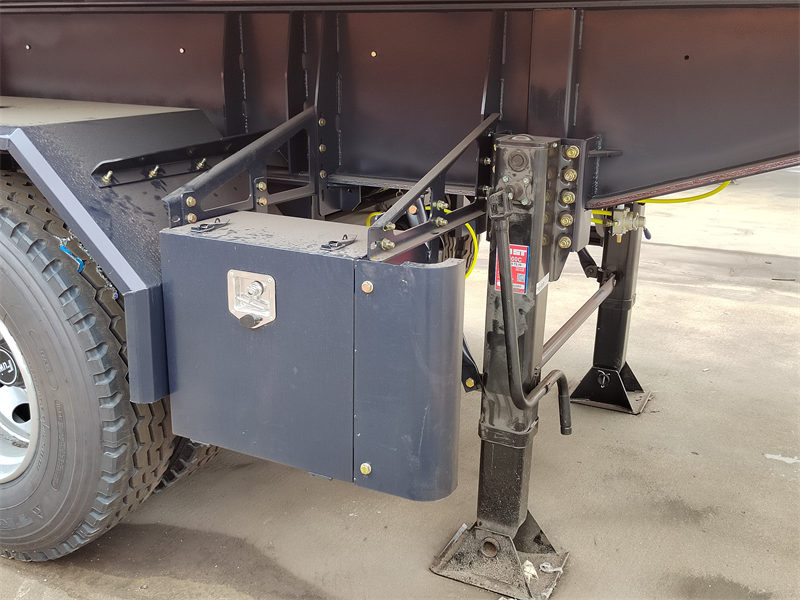

Perna de aterrissagem	JOST 28T
Porta traseira	Porta traseira monobloco com articulação superior e sistema de trava de segurança.
Freios	Sistema de freio pneumático de linha dupla, válvula de relé de emergência WABCO; câmara de ar T30/30; freio de estacionamento
Luzes e Refletores	Luz traseira, refletor traseiro, luz indicadora de direção, refletor lateral, farol de neblina, luz da placa
Fiação	24V, 6 fios
Conector de ar/elétrico	Conector de ar padrão ISO, tomada de 7 pinos de 24 V

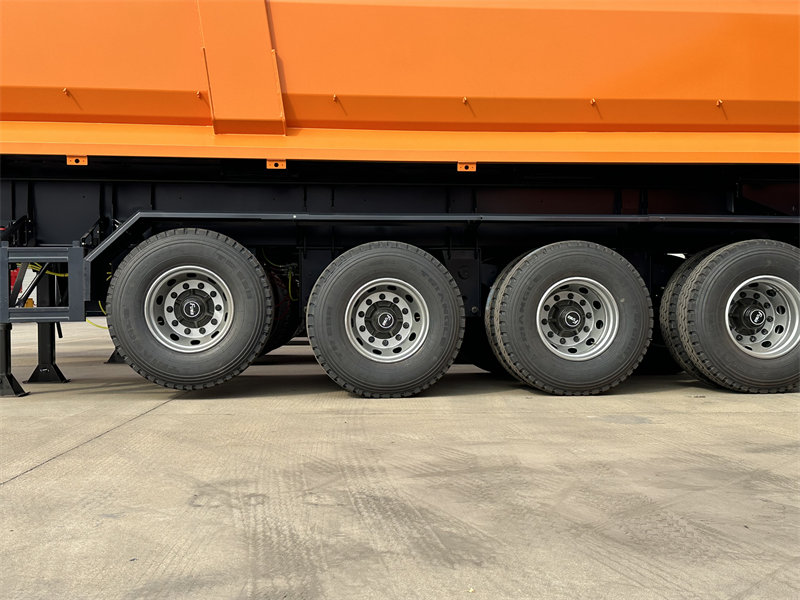

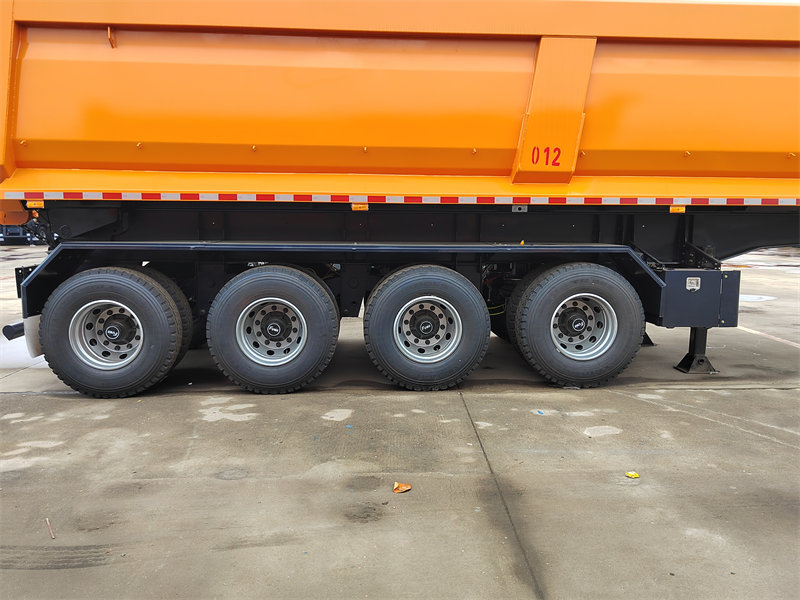

Eixos	4*14T BPW
Pneu	Pneu sem câmara 12R22.5, 8 unidades com um pneu sobressalente.
Suspensão	Suspensão mecânica americana com elevação do eixo dianteiro
Pintura	Uma demão de primário anticorrosivo, duas demãos de tinta final.





----- Material do corpo:Aço carbono, aço inoxidável, liga de alumínio

-----Eixo:  Pontes BPW, pinos de tração JOST, pernas JOST e outras configurações.

-----Opcional:Braço telescópico, braço com garra, caixa de carga de lona, ​​espessura e altura da caixa personalizadas de acordo com as necessidades e caixa de controle de operação remota.



Principal vantagem doReboque basculante para serviço pesado com 4 eixos e capacidade de 60.000 m³ « « «



1. Priorizar cálculos e simulações precisos



♦ Análise da dinâmica de carga:

∴ O Grupo Chusheng utiliza software de Análise de Elementos Finitos (FEA) para realizar análises estáticas, dinâmicas e de fadiga da estrutura do veículo.

∴ Esta análise concentra-se nas cargas de impacto frontal (o impacto do material na placa frontal durante o descarregamento), nas cargas de torção de elevação (deformação torsional da estrutura quando o cilindro é levantado) e nos pontos de concentração de tensão no mecanismo de travamento da porta traseira.







♦Projeto de compatibilidade do sistema de elevação:

∴A configuração de elevação dianteira está perfeitamente ajustada aos cálculos de resistência da estrutura do veículo e do centro de gravidade.

∴Cálculos precisos do ângulo de elevação, curso do cilindro e força de elevação garantem um descarregamento limpo e suave, bem como um processo tranquilo e livre de vibrações.



∴ O layout da tubulação do sistema hidráulico foi otimizado para evitar interferências e desgaste.



♦ Equilibrando leveza e resistência:

∴ A otimização topológica é realizada para reduzir o peso em áreas não críticas (utilizando vigas de seção variável e subestruturas ocas).

∴ As principais áreas de tensão (almas das vigas, olhais de içamento e conexões da suspensão) são reforçadas localmente.

∴ Por meio de um projeto estrutural científico, o aço de alta qualidade é distribuído racionalmente para melhorar a resistência e a eficiência.



2.Selecionando materiais e componentes de alta qualidade



♦ Estrutura de aço:

∴ O corpo principal será construído com chapa de aço de alta resistência e resistente ao desgaste, de grau HG700 ou superior.

Sua alta resistência ao escoamento permite uma redução efetiva na espessura da chapa para a mesma carga, resultando em um desempenho leve.

Deve também possuir excelente resistência à fadiga e tenacidade a baixas temperaturas.

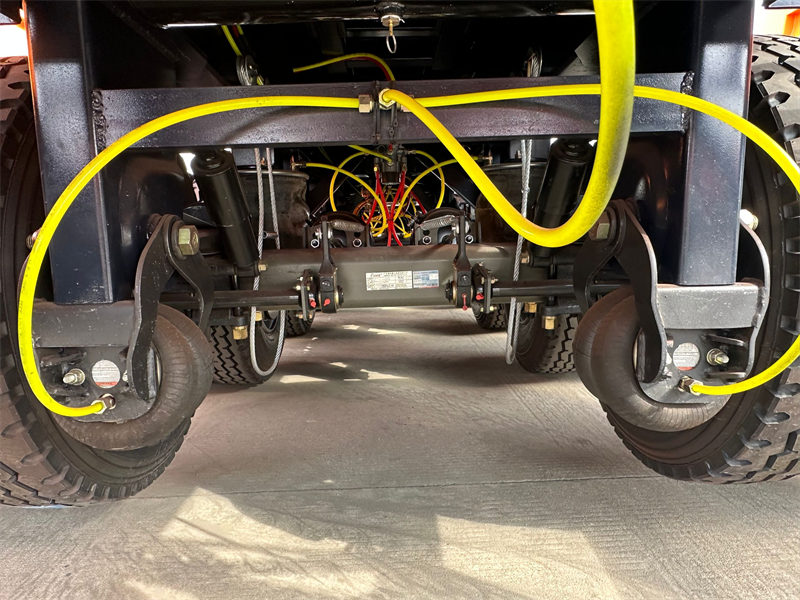

♦ Sistema de suspensão:

∴ 4 eixo basculante Os reboques exigem uma capacidade de transposição de obstáculos e um conforto de condução excepcionalmente elevados.

∴ O Grupo Chusheng utiliza marcas conceituadas de molas parabólicas de alta resistência ou sistemas de suspensão a ar.

∴ O material e o processo de tratamento térmico do conjunto do eixo de balanceamento são cruciais; ele deve suportar o impacto e o desgaste causados ​​pela turbulência a longo prazo.

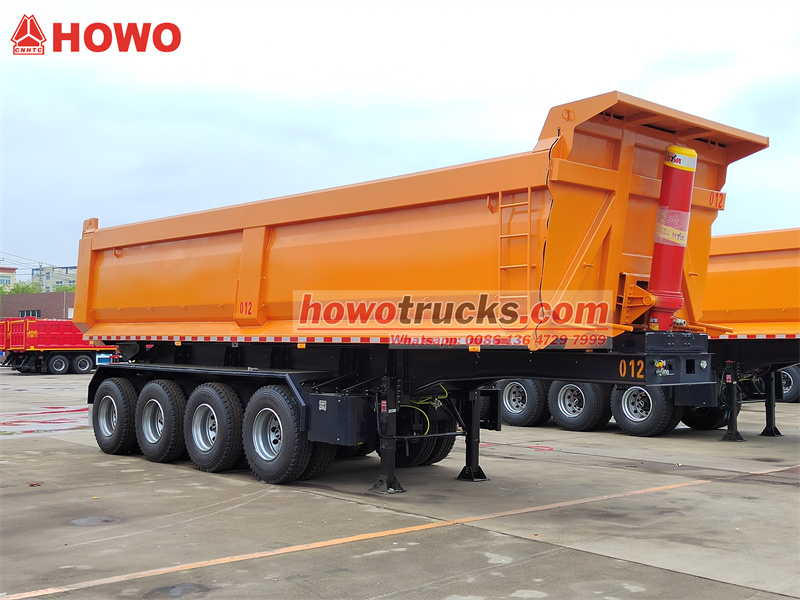

♦ Sistema hidráulico de elevação:

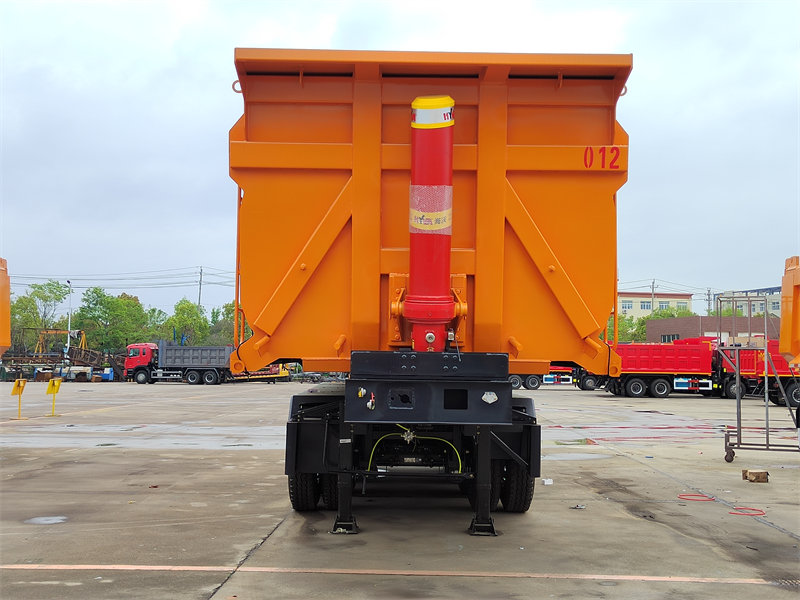

∴ O cilindro de elevação dianteiro deve utilizar cilindros e hastes de pistão em aço liga de alta resistência, juntamente com tecnologia de vedação confiável.

∴ A bomba hidráulica será de uma marca nacional líder, com um bloco de válvulas altamente integrado para minimizar o risco de vazamento de óleo.



♦ Material do corpo:

∴ O material selecionado depende da natureza do material transportado (carvão, areia, cascalho ou minério).

∴ Se for utilizado aço de alta resistência e resistente ao desgaste NM400/500 para as placas inferior e frontal, pode-se usar aço de qualidade inferior, porém mais dúctil, para as placas laterais.

∴ As faixas de desgaste na placa devem ser dispostas estrategicamente para guiar o fluxo de material de forma eficaz e reduzir a resistência.



Produtos - 100% personalizados - Nível Um!

Transporte: 100% seguro, conveniente e eficiente!

Serviços - Serviço Safetify 24 horas por dia, 7 dias por semana!

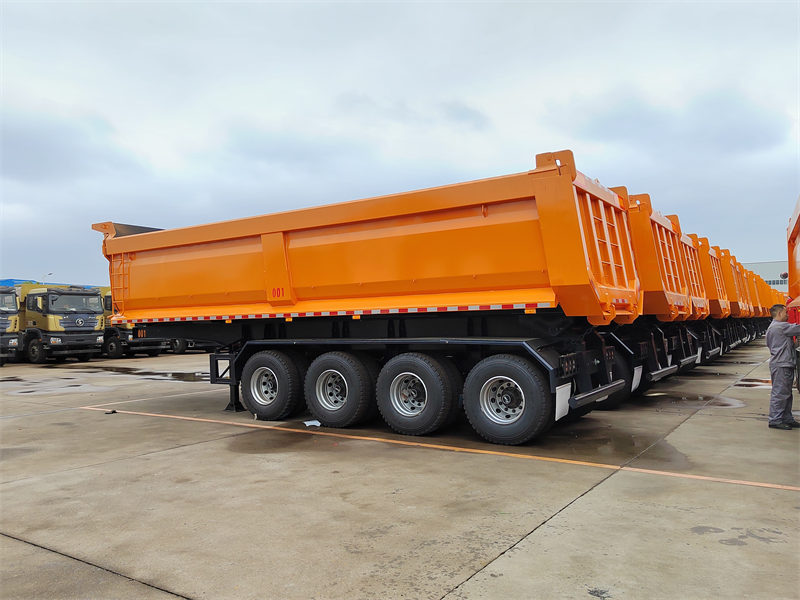

● Melhor fábrica de semirreboques basculantes da China
