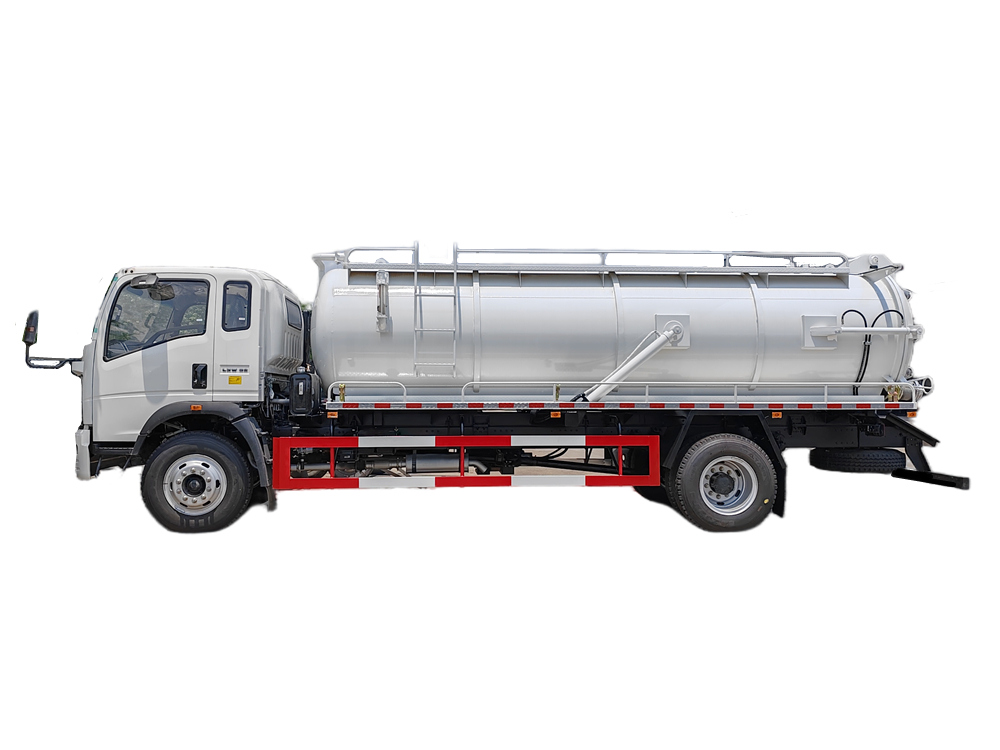

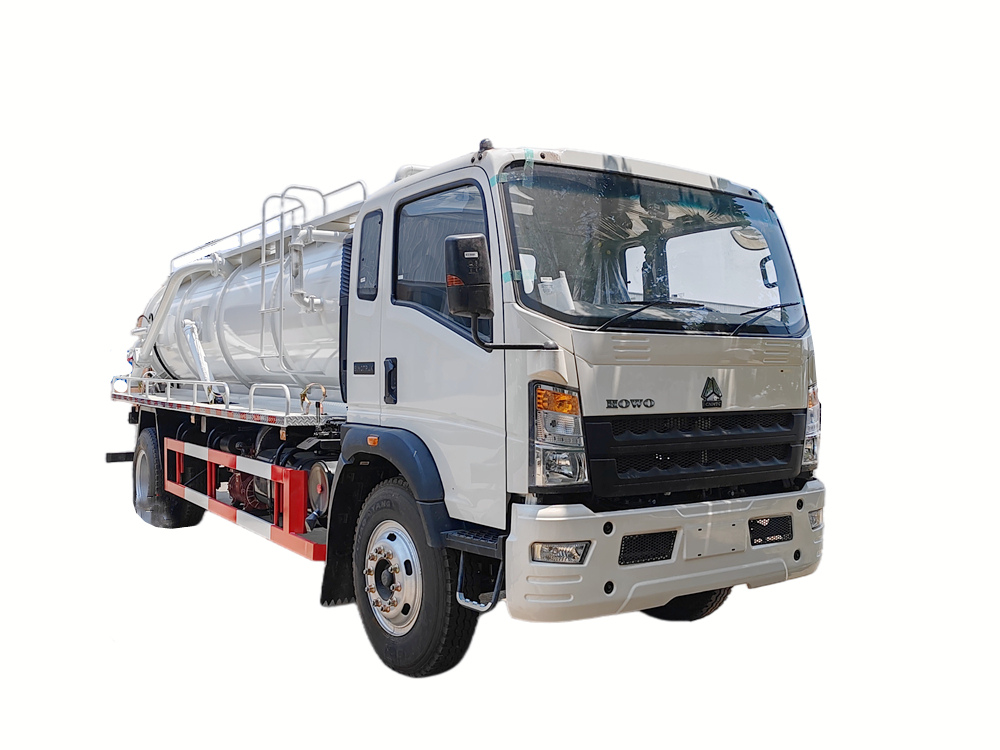

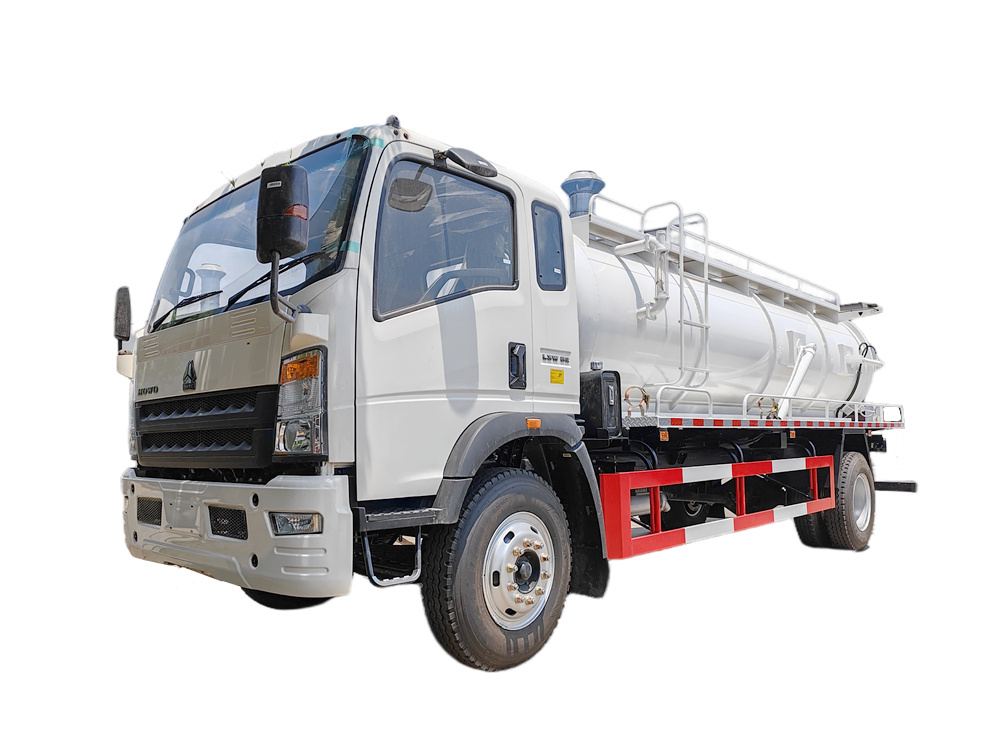

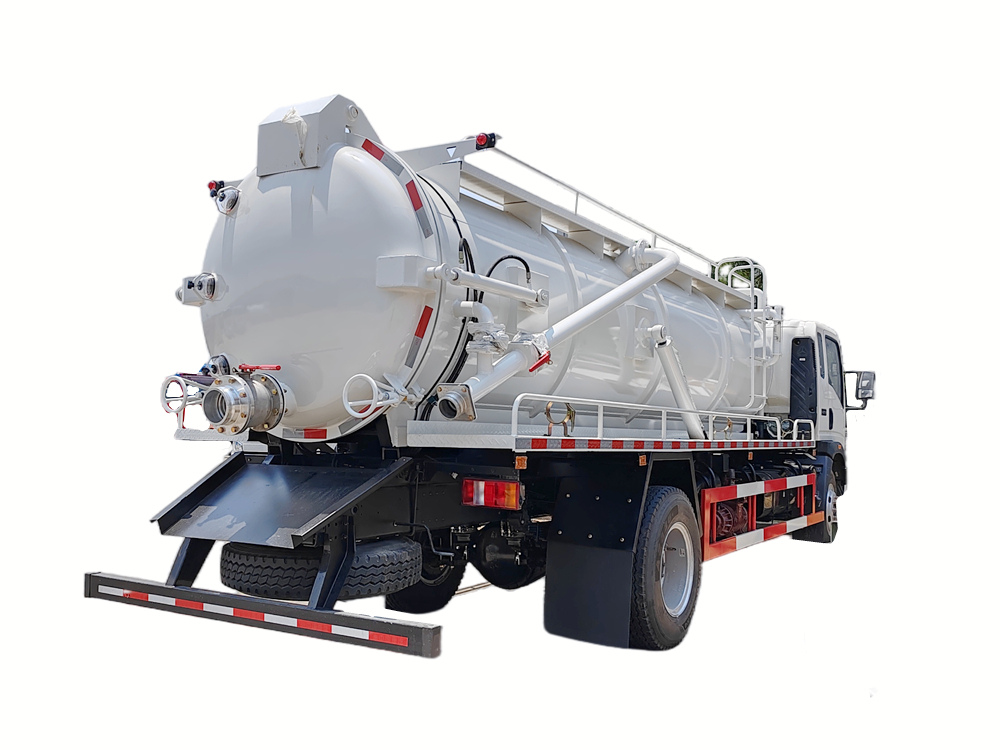

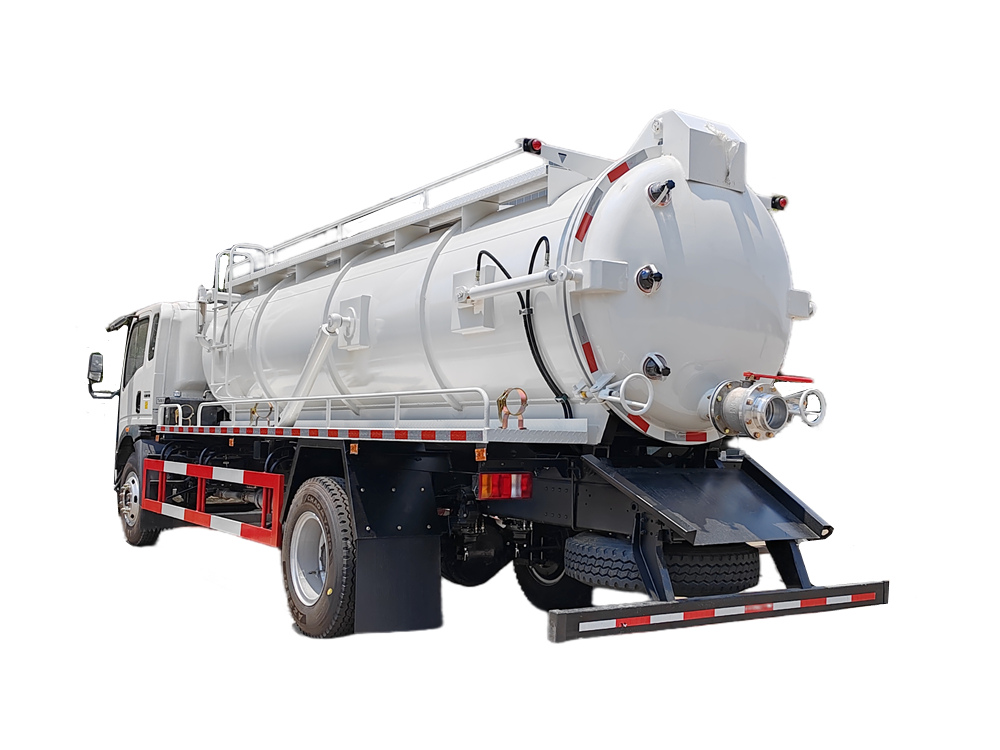

Caminhão-tanque Howo de 5 m³ para bomba de esgoto
Caminhão de sucção de esgoto HOWO de 5 metros cúbicos, com cabine semi-articulada HOWO Commander 2080, distância entre eixos de 4200 mm e equipado comCummins Motor ISF3.8s3168 de 168 cavalos de potência, caixa de câmbio WLY6G70, a parte superior é um tanque de sucção de esgoto de 5 metros cúbicos, feito de aço carbono, equipado com bomba de vácuo Jurop PN106D, tubulação de esgoto, escada, válvula de controle operacional (controle de elevação do tanque e da porta traseira), tanque de óleo hidráulico, válvula de descarga da porta traseira, etc.
Capacidade de trabalho :
5cbmTipo de cabine :
Howo light cabinSistema de acionamento :
4x2,RHDDistância entre eixos (mm) :
4200Específico do motor :
168HP /Cummins ISF3.8s3168Caixa de engrenagens :
WLY6G70,6-speed,manualEixo dianteiro ( Kg ) :
3200Eixo traseiro ( Kg ) :
8000OCaminhão-tanque de bombeamento de esgoto HOWO de 5 m³ É um veículo especializado de alta eficiência, projetado para saneamento urbano, engenharia municipal e limpeza industrial. Equipado com um motor Cummins de 168 cavalos de potência e transmissão de 6 velocidades, oferece um desempenho robusto. A superestrutura conta com um tanque de aço carbono anticorrosivo de 5 m³, equipado com uma bomba de alto vácuo italiana Jurop (capacidade de sucção: 11.000 L/min), permitindo a sucção rápida de esgoto, lodo e pequenas partículas sólidas. O sistema de inspeção visual de tubulações e o controle hidráulico garantem uma operação segura e prática. Com funções de elevação do tanque e descarga rápida pela tampa traseira, o veículo oferece baixos custos de manutenção e longa vida útil. É amplamente aplicável em saneamento municipal (limpeza de fossas sépticas, dragagem de dutos), tratamento de efluentes industriais, operações de resgate de emergência e diversas outras áreas.

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.
»Ⅰ.Definição e Introdução do Produto:
Fabricante:CS TRUCKS GROUP LIMITADA
Características do produto
1. Poder e adaptabilidade excepcionais
• Equipado com um motor Cummins de 168 cavalos de potência e uma transmissão de 6 velocidades, oferece alto torque em baixas velocidades, adapta-se a condições complexas de estrada e atende aos padrões de emissão China VI.
2. Projetado profissionalmente, eficiente e durável.
• Tanque de aço carbono de 5 m³: Resistente à corrosão e à pressão, adequado para o transporte de esgoto e lodo.
• Bomba de vácuo Jurop PN106D: Alta potência de sucção, alta velocidade de bombeamento e alta eficiência operacional.
3. Operação conveniente e recursos de segurança
• O sistema de controle hidráulico (elevação do tanque, descarga da porta traseira) garante uma operação fácil e precisa.
• O tubo de sucção visual permite o monitoramento em tempo real do status da sucção para evitar bloqueios ou sobrecargas.
• Escada hidráulica para facilitar o acesso e a manutenção
» Ⅱ.Parâmetros do produto para sucção a vácuo HOWO 5CBMcaminhão:
| Informações do produto | ||
| Produto | Caminhão de sucção de esgoto | |
| Nome da marca | SINOTRUK-HOWO | |
| Dimensões totais (C*L*A) | 7540*2350*2680mm | |
| Local de origem | Hubei, China | |
| Cor | Qualquer cor estará disponível. | |
| Fabricação | Caminhões CS | |
| Especificações do Chassi | ||
| Distância entre eixos | 4200 mm | |
| GVW | 11,2 toneladas | |
| Carga por eixo | 3200/8000 kg | |
| Velocidade máxima | 95 km/h | |
| Transmissão | WLY6G70, 6 velocidades, manual | |
| Pneu | 8.25R20, 6 + 1 sobressalente | |
| Cabine | 2080 certoCabine com volante à mão, uma fileira e meia de assentos, com ar condicionado e USB. | |
| Motor | ||
| Modelo | Cummins ISF3.8s3168 | |
| Potência em cavalos | 168 HP/125 kW | |
| Tipo | Motor de 4 cilindros em linha, 4 tempos, sobrealimentado, com intercooler e arrefecido a água. | |
| Torque máximo | 600 N.m | |
| Velocidade nominal | 2600 rpm | |
| velocidade máxima de torque | 1300-1700 rpm | |
| Deslocamento | 3,76L | |
| Emissão | Euro 3 | |
| Tanque de combustível | Tanque de combustível diesel de liga de alumínio de 120 litros | |
| Consumo de combustível mínimo em plena carga | 195 g/kW.h | |
| Especificações da parte superior do corpo | ||
| Tanque | 5000LAço carbono de alta qualidade, 5 mm | |
| Bomba de vácuo | Modelo | Jurop PN106D |
| Pressão máxima | 1,5 bar | |
| Velocidade máxima | 1300 rpm | |
| Vazão máxima | 11000L/min | |
| Fluxo de ar a 60% de vácuo | 10000 L/min | |
| Vácuo máximo | 92% | |
| Vácuo contínuo | 60% | |
| Potência máxima sem carga. | 13,6 kW/18,4 HP | |
| Peso | 143 kg | |
| Cabeça de sucção | ≥7m | |
| Bomba Moro, bomba disponível na Espanha | ||
» Ⅲ.Produto Introdução detalhada

Configuração principal do trem de força e do chassi
1. Cabine e Distância entre Eixos

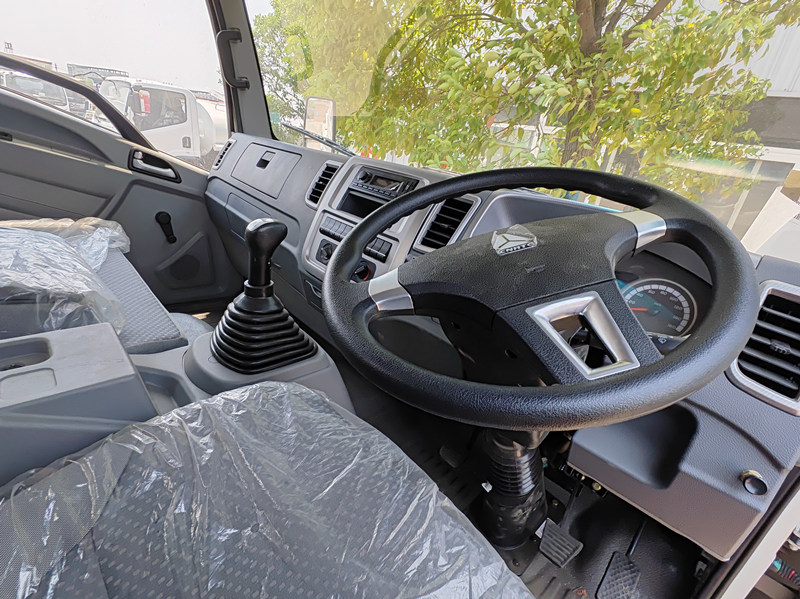

• A cabine semirreboque HOWO Commander de 2080 fileiras oferece amplo espaço e excelente visibilidade. Possui assento ergonômico e volante multifuncional, equilibrando conforto e manobrabilidade.
• A distância entre eixos de 4200 mm proporciona um suporte estável para a superestrutura.
2. Trem de força
• Motor: Equipado com um motor diesel Cummins ISF3.8s3168 de quatro cilindros em linha com uma cilindrada de 3,8L, uma potência máxima de 168 cavalos (125kW) e um torque máximo de 600Nm, atendendo aos padrões de emissão China VI.

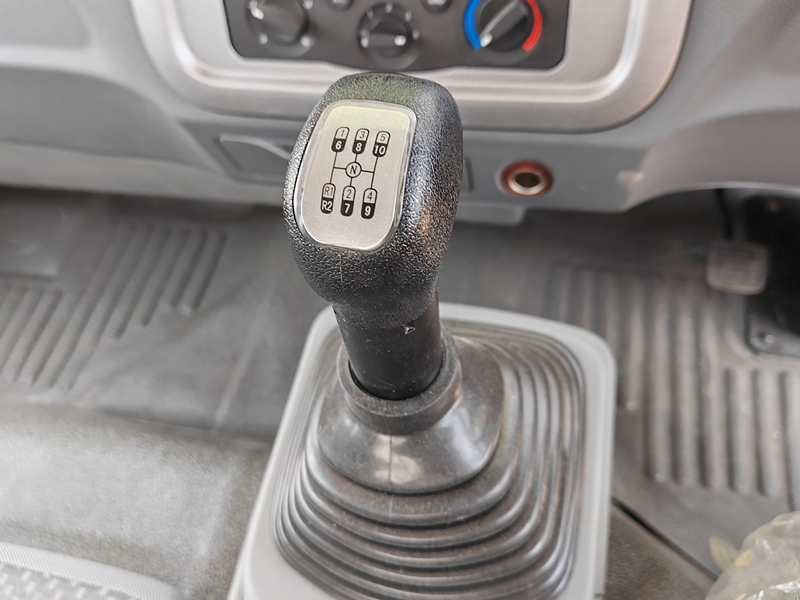

• Transmissão: Equipado com uma transmissão manual de seis velocidades WLY6G70, oferece trocas de marcha suaves e alta eficiência de transmissão, adaptando-se a diversas condições de operação.

Configuração profissional da parte superior do corpo
1. Tanque de sucção de esgoto
• Material e capacidade: O tanque é construído em aço carbono Q235B utilizando um processo de estampagem em peça única, com capacidade de 5 metros cúbicos. A superfície passa por um tratamento de jateamento de areia anticorrosivo para garantir resistência superior à corrosão.

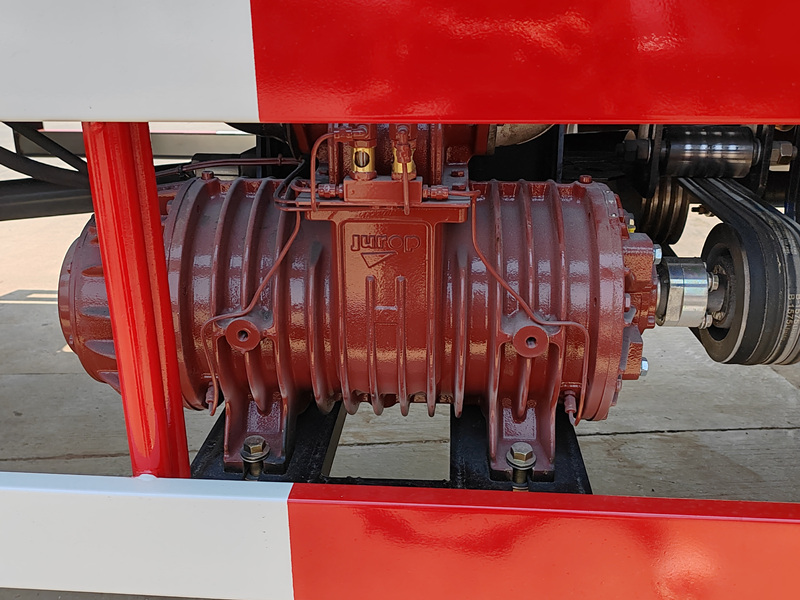

• Sistema de vácuo: Equipada com uma bomba de vácuo de anel líquido Jurop PN106D italiana, possui uma velocidade de bombeamento de até 11.000 L/min e um vácuo máximo de -0,092 MPa. Ela pode extrair rapidamente esgoto, lama e partículas sólidas (diâmetro ≤ 50 mm), melhorando a eficiência operacional em 15% em comparação com produtos similares.

2. Componentes Funcionais
• Inspetor de Esgoto: As janelas de inspeção de esgoto em ambos os lados proporcionam visibilidade em tempo real do nível do líquido no tanque, prevenindo riscos de sobrecarga.

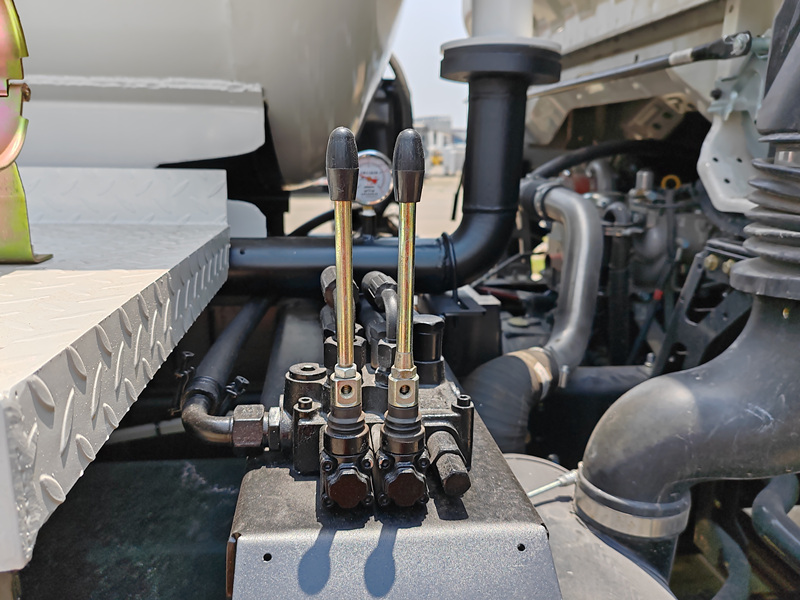

• Sistema de Controle de Operação: Um bloco de válvulas de controle hidráulico integrado permite a operação com um único toque para ações como levantar o tanque e abrir/fechar a tampa traseira.

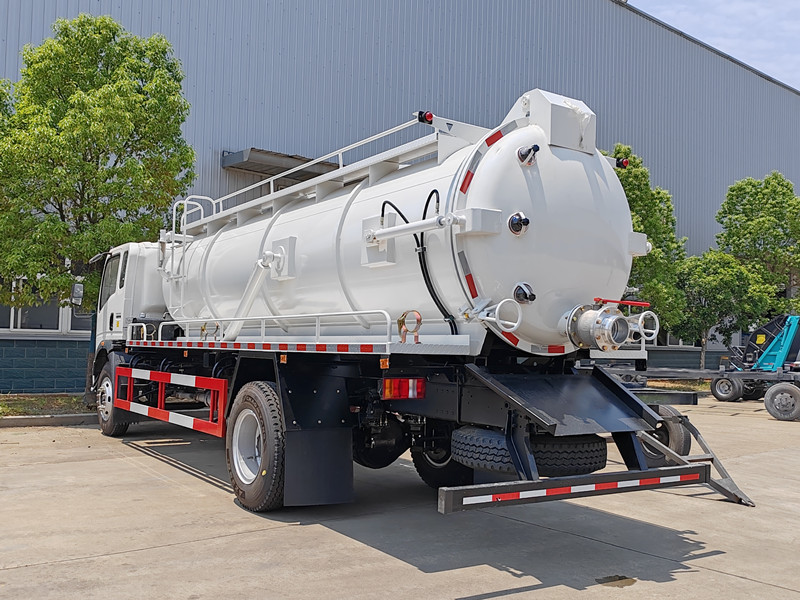

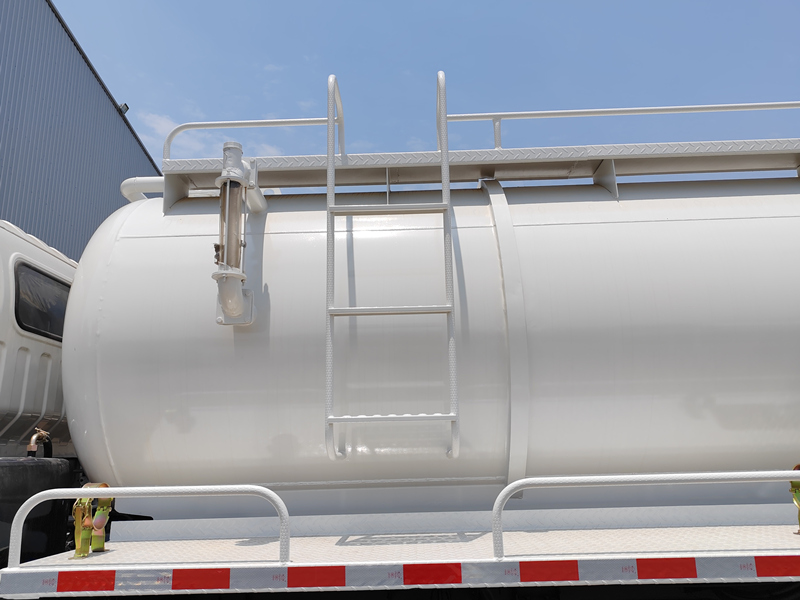

• Sistema de descarga: Uma válvula de descarga de abertura rápida DN200 está instalada na parte traseira, permitindo o esvaziamento tanto por gravidade quanto por sucção, para uma descarga completa e sem resíduos. Dispositivos auxiliares: Escada padrão e luzes de advertência; o design detalhado facilita o uso.

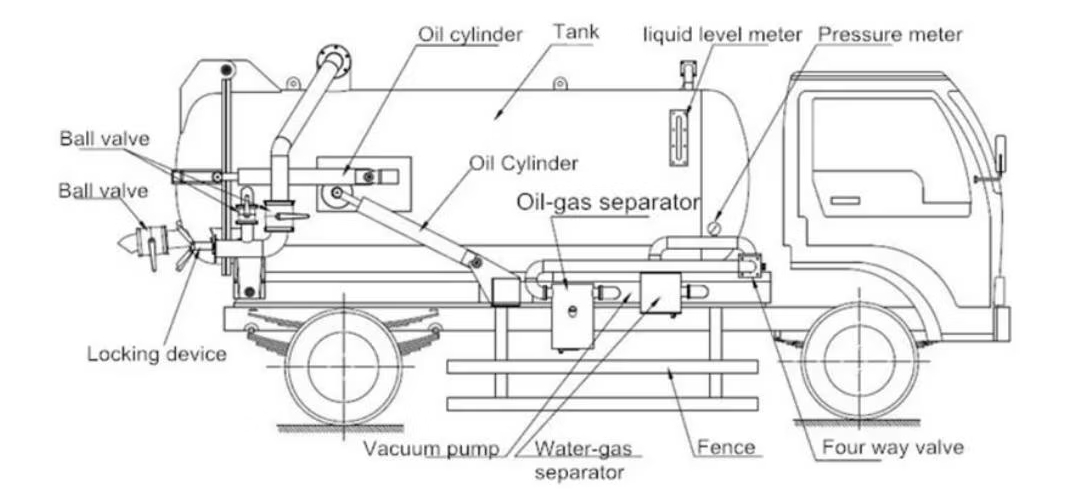

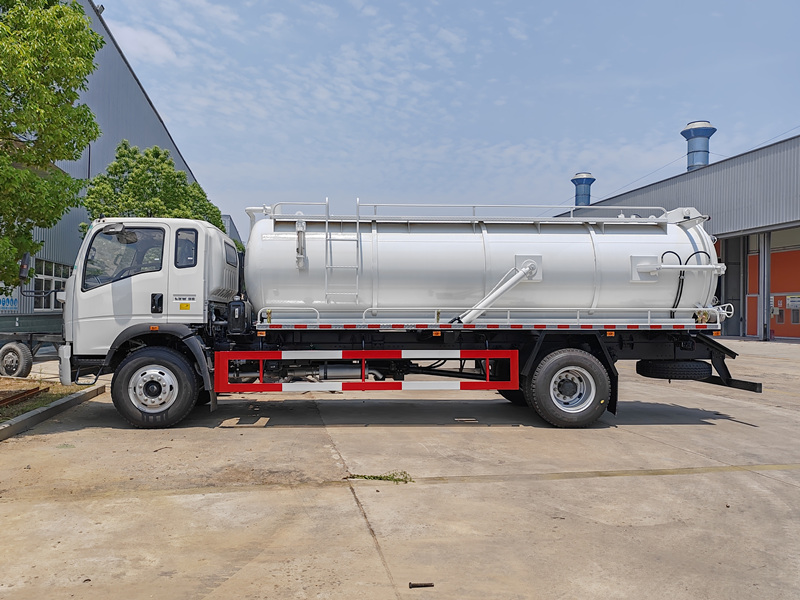

Desenho de um caminhão de sucção de esgoto:

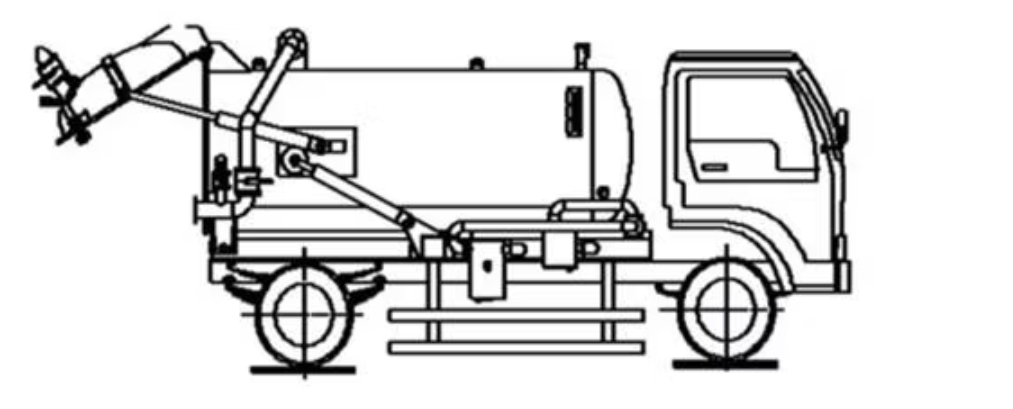

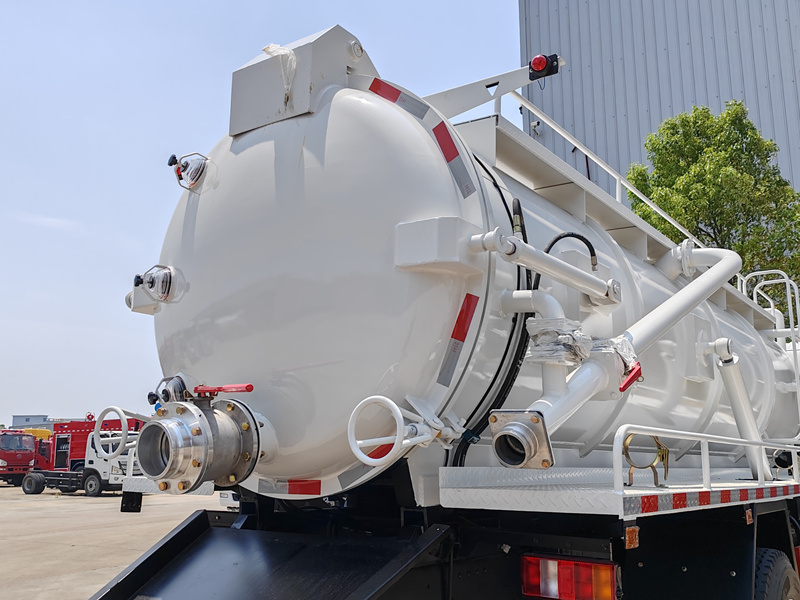

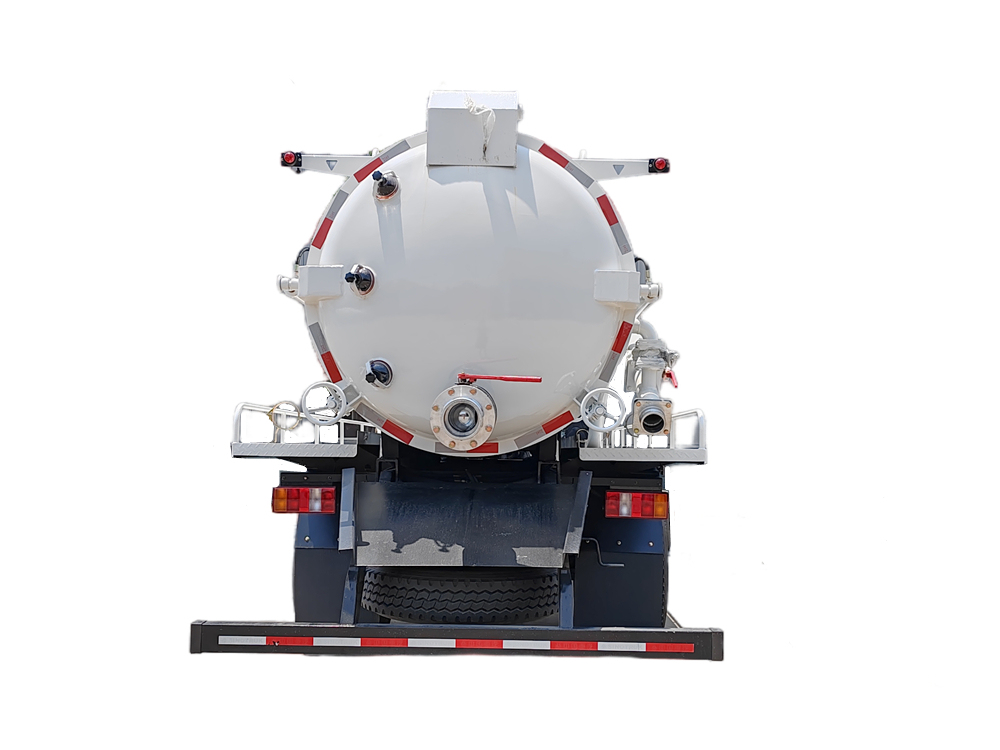

Abra a porta traseira:
Udescarregando o esgoto:

»IV. Princípio de funcionamento
1. Princípio da sucção a vácuo
• O motor aciona a bomba de vácuo Jurop em alta velocidade, criando uma pressão negativa (ambiente de vácuo) dentro do tanque.
• Efluentes/lodo externos são aspirados para o tanque através de um tubo de sucção. O nível do líquido é monitorado em tempo real para evitar sobrecarga.
2. Descarga e limpeza
• Após a conclusão da operação, as águas residuais são drenadas através da válvula de abertura rápida da porta traseira, utilizando gravidade ou auxílio de vácuo.
• A função de elevação do tanque permite o despejo completo dos resíduos.
3. Coordenação do Sistema Hidráulico

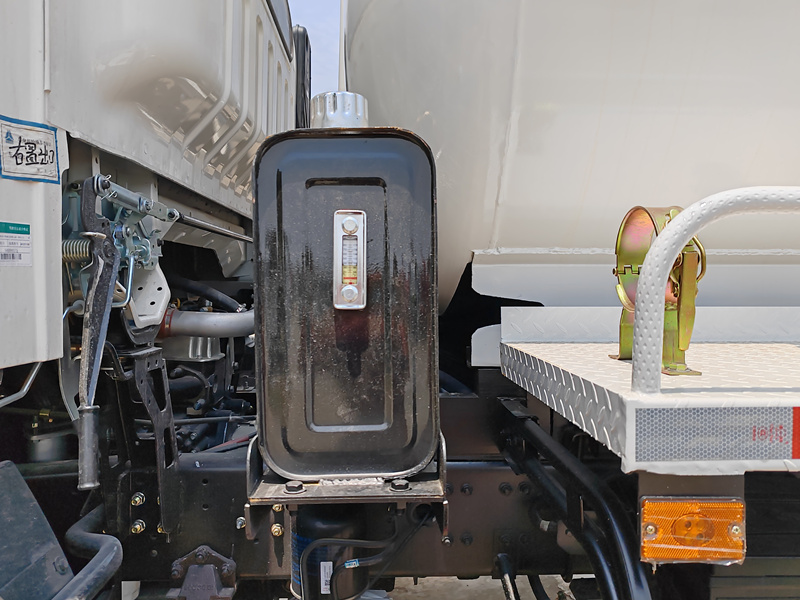

• O tanque de óleo hidráulico fornece energia às válvulas de controle, permitindo ações como elevar e abaixar o tanque e vedar a tampa traseira, garantindo um processo operacional contínuo.
»V.Cenários de aplicação
1. Saneamento Municipal
◇ Limpeza de fossas sépticas urbanas, poços de esgoto e redes de esgoto para solucionar problemas de entupimento.
◇ Manutenção regular das bocas de lobo e tubulações de drenagem das vias públicas para evitar inundações.
2. Indústria e Construção
◇ Bombeamento de águas residuais de tanques de sedimentação de fábricas e piscinas de águas residuais industriais, adequado para indústrias como a química e a de processamento de alimentos.
◇ Remover a água e a lama acumuladas nas valas de fundação do canteiro de obras para garantir um ambiente de construção seguro.
3. Resgate de Emergência
◇ Bombeamento de águas residuais e remoção de lodo após inundações.
4. Proteção Ambiental Rural
◇ Coleta de esterco animal e tratamento de esgoto rural.
