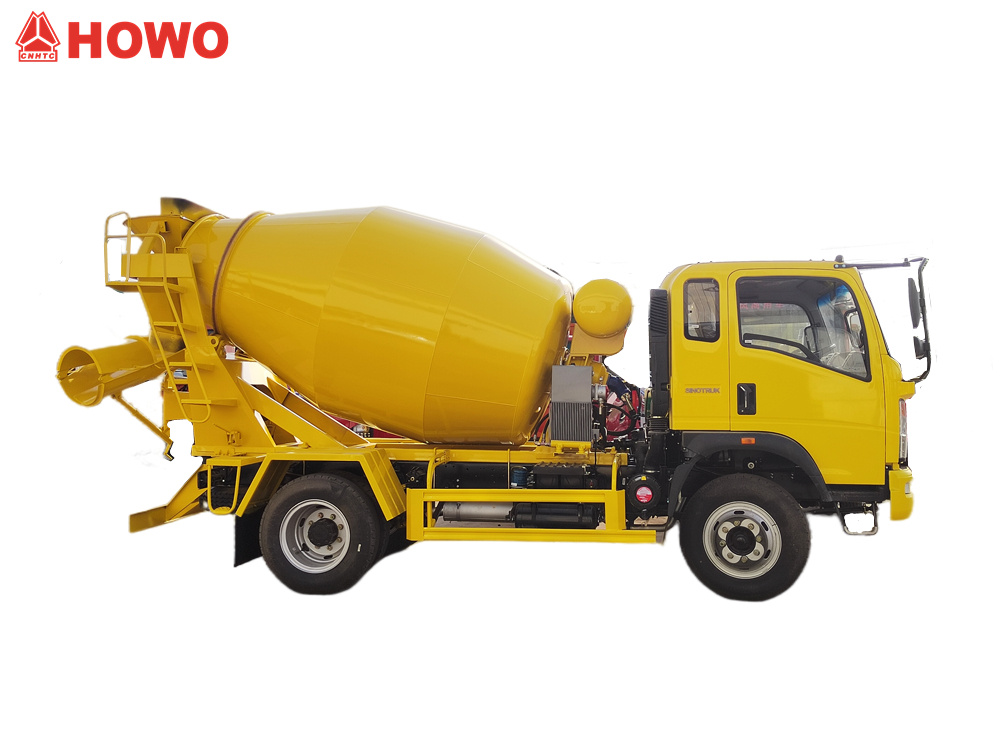

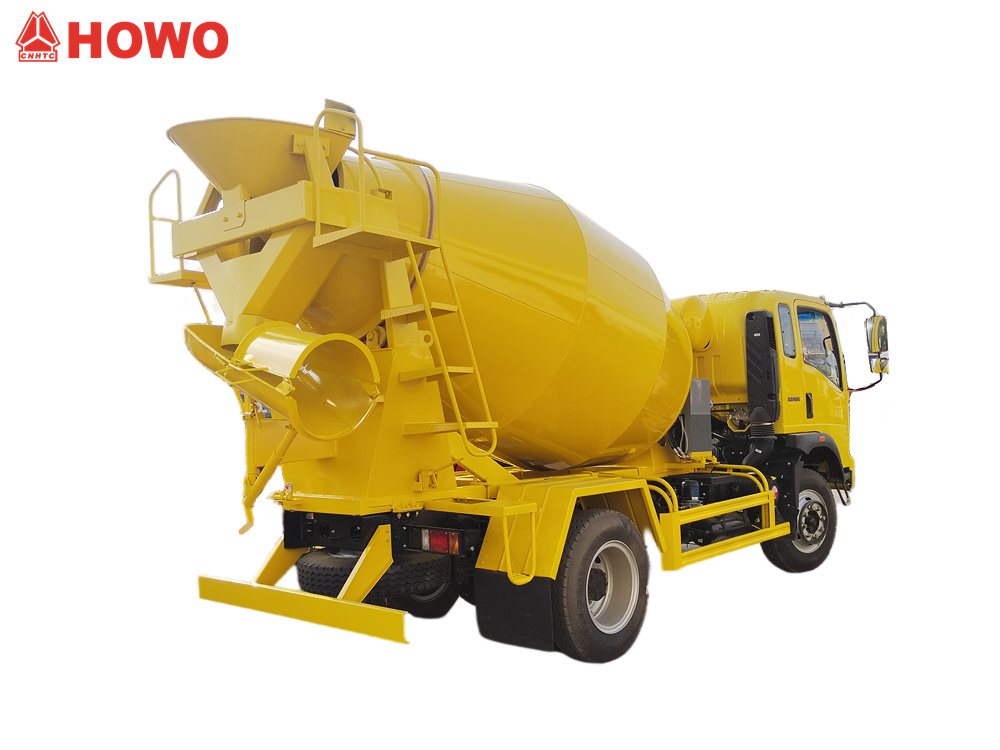

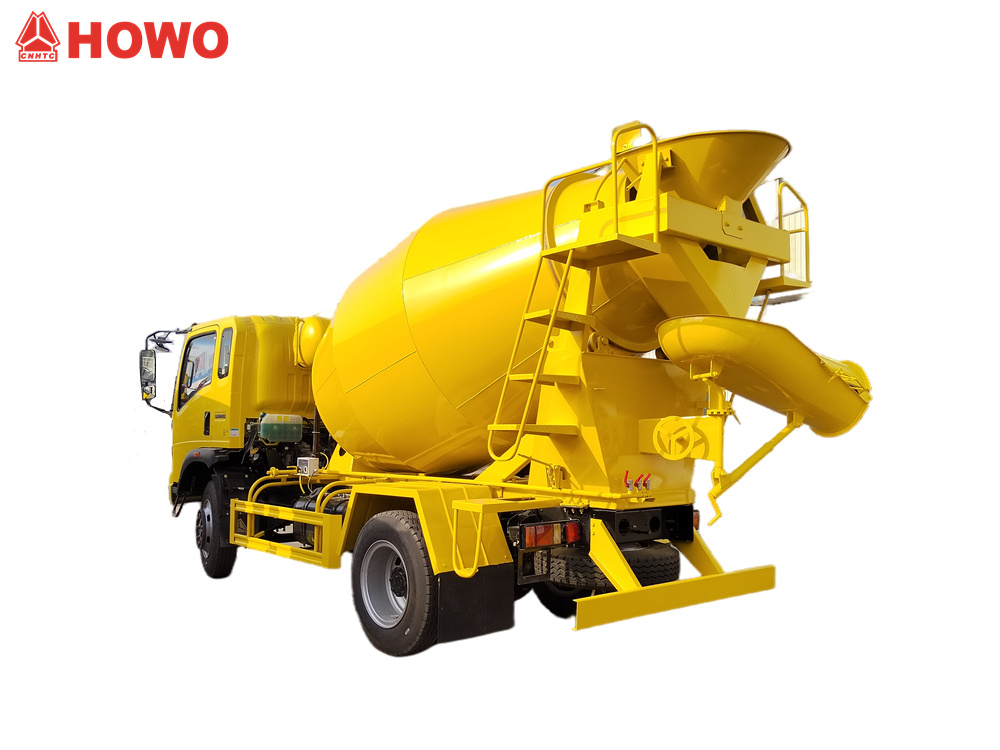

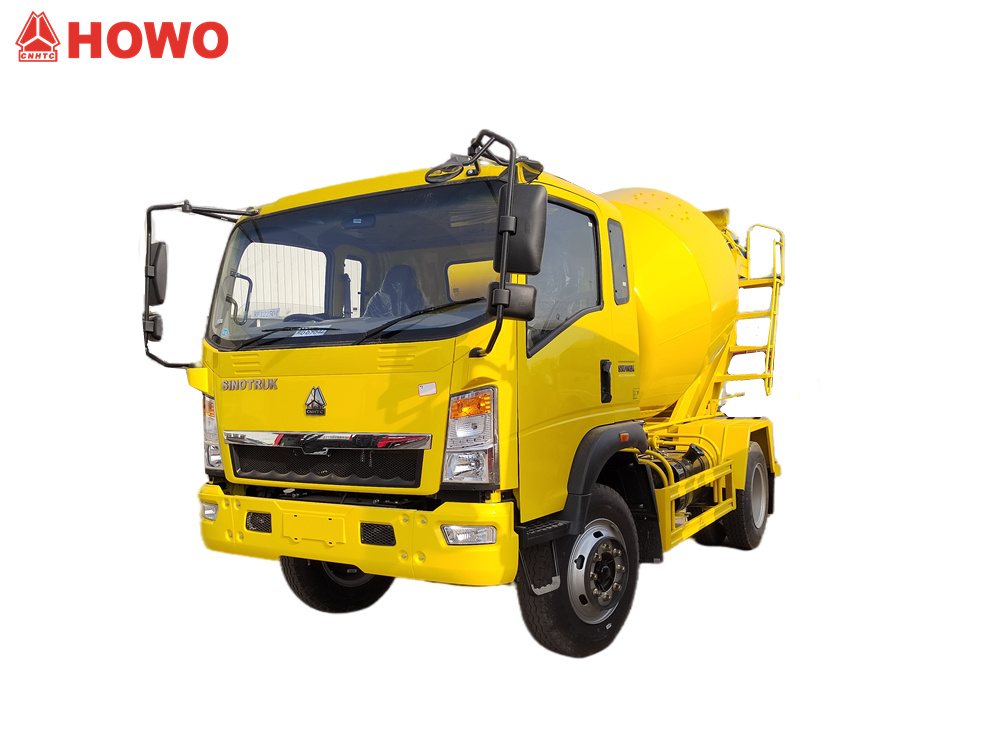

O caminhão betoneira HOWO de 5 metros cúbicos adota a cabine HOWO 2080 de dois andares, com uma massa total de 16 toneladas e uma distância entre eixos de 3800 mm. É equipado com um motor SINOTRUK MC05.18-40 de 180 cavalos de potência e uma caixa de câmbio HW90510C de 10 velocidades. O tanque de mistura superior tem capacidade para 5 metros cúbicos e é feito de aço manganês Q355. O corpo do tanque tem 4 mm de espessura e a tampa tem 6 mm. Possui redutor, bomba e motor hidráulicos, radiador, conjunto da caixa de controle de ar, tanque de água com capacidade para 400 litros, sistema de alimentação de água pressurizada, alças de controle duplas na traseira, operação articulada e baixa taxa de resíduos.
Capacidade de trabalho :
5cbmTipo de cabine :
Howo 2080 one and half row cabinSistema de acionamento :
4x2,LHDDistância entre eixos (mm) :
3800 mmEspecífico do motor :
180HP / Sinotruk MC05.18-40Caixa de engrenagens :
HW90510C, 10-speed, manualEixo dianteiro ( Kg ) :
6000Eixo traseiro ( Kg ) :
10000O Caminhão betoneira HOWO de 5 m³ É um veículo de construção de médio porte eficiente e confiável. Equipado com o comprovado motor Sinotruk série MC05 de 180 cavalos de potência e transmissão de dez velocidades HW90510C, oferece potência robusta e excelente economia de combustível. O tanque de mistura de 5 metros cúbicos, construído em aço manganês Q355, apresenta excelente desempenho operacional, com uma taxa de carregamento de ≥3 m³/min, uma taxa de descarga de ≥1,2 m³/min e uma baixa taxa residual de ≤0,5%. O sistema de controle de articulação dupla na parte traseira garante uma operação segura e conveniente, permitindo que o operador conclua todo o processo de qualquer um dos lados do veículo.

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.
»Ⅰ.Definição e Introdução do Produto:
Fabricante:CS TRUCKS GROUP LIMITADA
Principais características
1.Utiliza um conjunto de chassi Sinotruk comprovado para alta confiabilidade.
2.O corpo do tanque em aço manganês é resistente ao desgaste e à corrosão, garantindo uma longa vida útil.
3.O tanque de grande capacidade atende às necessidades de operação a longo prazo.
4.Sistema de controle de ligação dupla para operação conveniente e eficiente.
5.O projeto com baixa taxa de resíduos garante a máxima utilização do concreto.
» II. Parâmetros do produto para HOWO 5cbm cbetoneiracaminhão:
| Luz HOWOCaminhão betoneira | ||
| Modelo do veículo | CS5160GZR | |
| Dimensão geral | 7250x2300x3150mm | |
| GVW | 16000kg | |
| Peso em ordem de marcha | 6720 kg | |
| Parâmetro do chassi | ||
| Marca do chassi | SINOTRUK HOWO | |
| Distância entre eixos | 3800mm | |
| Tipo de condução | 4x2, direção à esquerda | |
| Táxi | HOWO 2080, uma fileira e meia, com ar condicionado. | |
| Motor | Tipo | Motor de 4 cilindros em linha, 4 tempos, sobrealimentado, com intercooler e refrigerado a água. |
| Mmodelo | SINOTRUK MC05.18-40 | |
| Potência nominal (HP) | 180HP / 132 kW | |
| Velocidade nominal | 2400 rpm | |
| Máximo torque | 700 N.m | |
| velocidade máxima de torque | 1300-1700 rpm | |
| Deslocamento | 4,58L | |
| Padrão de emissão | Euro 4 | |
| Tipo de combustível | Diesel | |
| Transmissão (Caixa de câmbio) | HW90510C 10-velocidade, manual | |
| Carga no eixo dianteiro | 6000kg | |
| Carga no eixo traseiro | 10000kg | |
| Pneu | 9.00R20 (6+1) | |
| Parâmetro do tambor de mistura | ||
| Misturando material de tambor | Aço de alta qualidade resistente ao desgaste | |
| Modelo: Aço manganês Q355 | ||
| Espessura do corpo do tambor: 4mm, Espessura da tampa final: 6 mm | ||
| Capacidade de agitação | 5m³ | |
| Taxa de carregamento | ≥3.2 m³/min | |

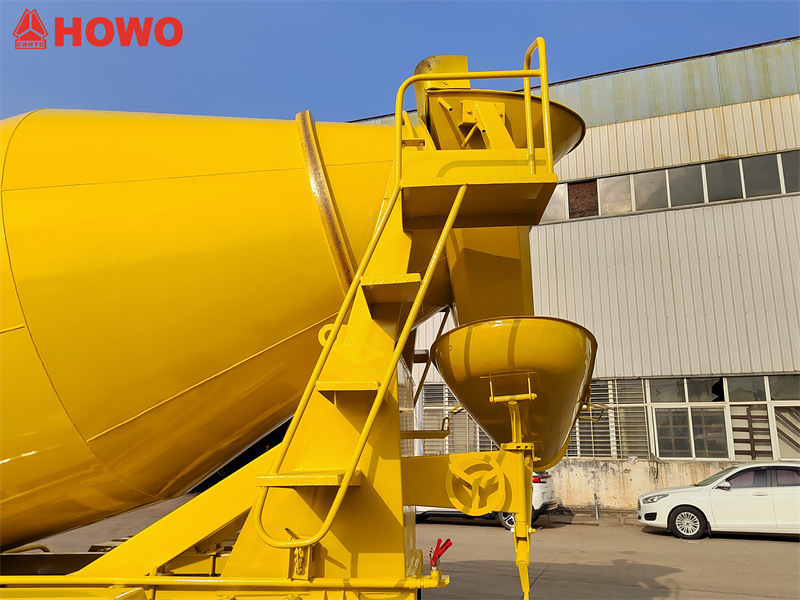

| Dimensão da tremonha de alimentação superior | ≥650 mm | |
| Taxa de descarga | ≥1,25 m³/min | |
| Taxa residual | ≤0,5% | |
| Fornecimento de água | Sistema de abastecimento de água Baric | |
| Capacidade do tanque de água | 400L | |
| velocidade de rotação do tambor do misturador | 0~12 rpm | |
| Modelo do sistema operacional | Joystick de operação traseiro duplo lateral, operação de ligação | |
| Acessório | Caixa de ferramentas, redutor, bomba e motor hidráulicos, radiador, | |

»III.Detalhes do produto

Configuração do chassi
1. Táxi: Cabine semi-reboque HOWO de 2080 fileiras (com design ergonômico, vidros elétricos e travamento central)
2. Massa Bruta: 16 toneladas
3. Distância entre eixos: 3800 mm (design de eixo duplo, eixo dianteiro de 6 toneladas/eixo traseiro de 10 toneladas)
4. Trem de força:
◇ Motor: Motor diesel de quatro cilindros em linha Sinotruk MC05.18-40
◇ Potência: 132 kW (180 cavalos de potência) a 2400 rpm
◇ Padrão de Emissão: Nível IV, 4,58L
◇ Torque máximo: 700 Nm (1300-1700 rpm)
5. Transmissão: Transmissão manual de 10 velocidades HW90510C (relação da primeira marcha 10,61, relação da marcha mais alta 0,78)

Sistema Superior
1. Parâmetros do tanque:
◇ Volume Geométrico: 5,2 m³ (Volume efetivo real: 5 m³)³)
◇ Material: Aço manganês de alta resistência Q355 (resistência à tração) ≥ 490 MPa)
◇ Espessura do tanque: 4 mm (Cilindro principal) / 6 mm (Extremidades dianteira e traseira)
◇ Design da lâmina: Lâminas helicoidais duplas (passo 1200 mm, ângulo 18)°)

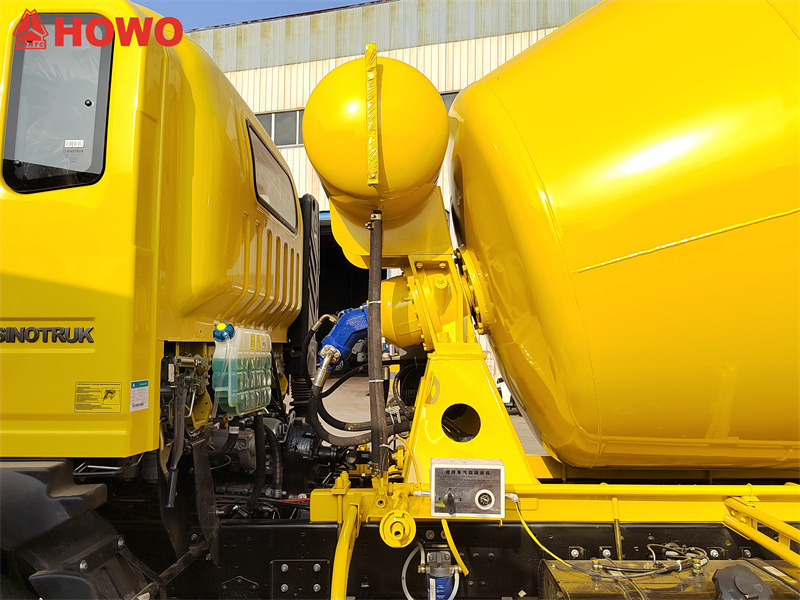

2. Sistema hidráulico:
◇ Redutor: Redutor Keyi
◇ Bomba hidráulica: Weifu
◇ Motor hidráulico: Weifu

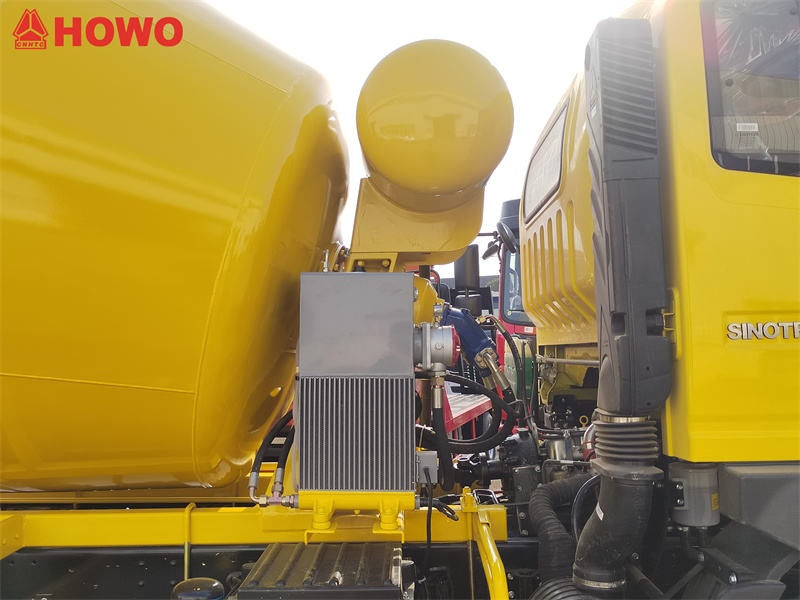

◇ Radiador: Kaipeng (Área de Resfriamento) ≥ 4 m²)

3. Sistemas auxiliares:

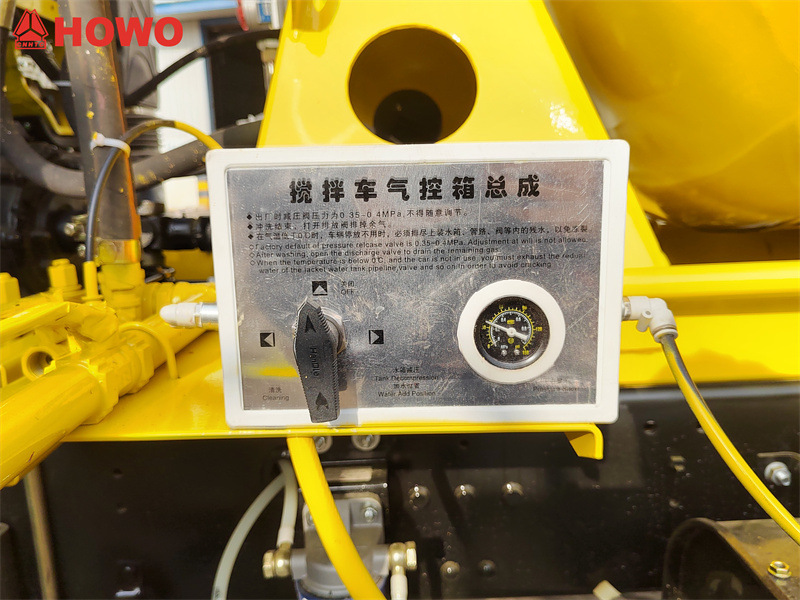

◇ Caixa de Controle de Ar: Válvula direcional integrada de quatro vias e três posições (pressão de trabalho 0,8 MPa)
◇ Reservatório de água: Tanque de aço inoxidável de 400 litros (com indicador de nível e sistema de reabastecimento automático)

Parâmetros de desempenho
1. Desempenho de alimentação e descarga:
◇ Taxa de alimentação: ≥3,2 m³/min (a uma altura vertical de 4 m)
◇ Taxa de descarga: ≥1,25 m³/min (com um comprimento de calha de 4,5 m)
◇ Taxa de Resíduos: ≤0,5%
2. Desempenho na Mixagem:
◇ Velocidade Faixa: 0-12 rpm (Velocidade contínua) Ajuste)
◇ Inclinação do tambor: 12° (Garante a descarga completa)
◇ Faixa de abatimento do concreto: 80-220 mm

3. Sistema de abastecimento de água:
◇ Pressão de fornecimento de ar: 0,3-0,6 MPa (Ajustável)
◇ Vazão do jato de água: ≥50 L/min (design de bico duplo), para limpeza de tanques
Sistema de controle:

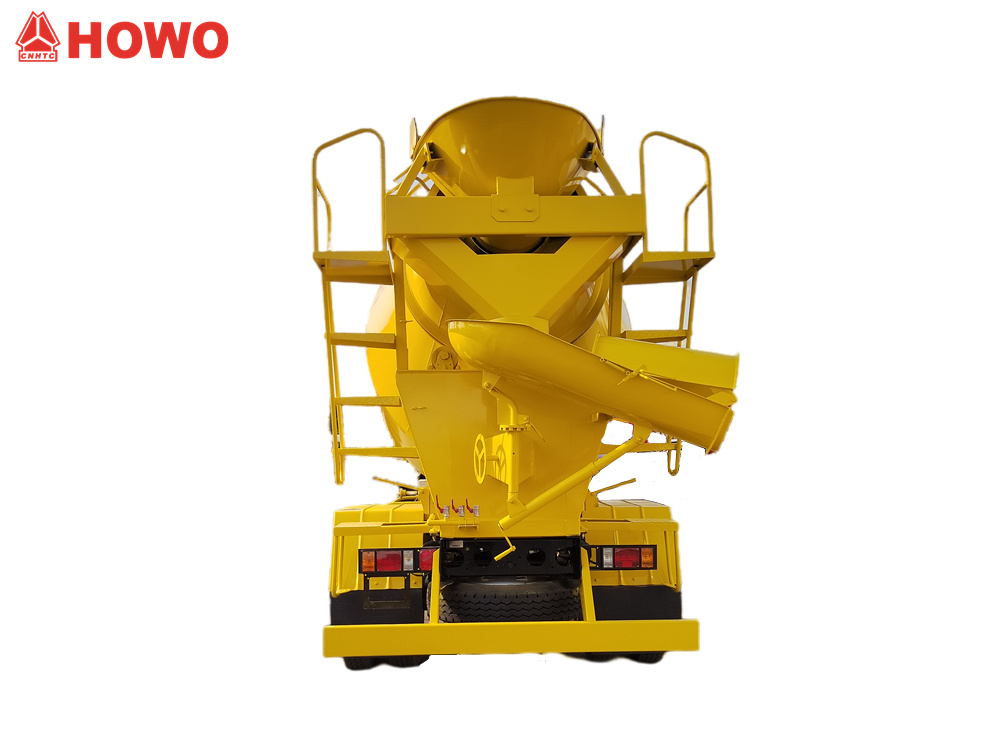

◇Consoles de controle duplos na parte traseira (um conjunto de cada lado, esquerdo e direito).
◇Mecanismo de controle de ligação (alimentação/mistura/descarga de três pontos)
(1) Controlar o sentido de rotação do tambor de mistura, de modo que ele gire para a frente durante a alimentação e o transporte, e gire no sentido inverso durante a descarga.
(2) Controlar a velocidade do tambor de mistura
◇dispositivo de freio de emergência
» IV. TrabalharPrincípio:
O núcleo do sistema reside na transmissão coordenada de potência e no controle de fluidos. Um motor Sinotruk de 180 cavalos de potência, após ser regulado por uma transmissão de 10 velocidades, aciona uma bomba hidráulica através de uma tomada de força (TDF). Essa energia mecânica é convertida em óleo de alta pressão, que aciona o motor hidráulico. Um redutor de velocidade, então, reduz a velocidade e aumenta o torque, acionando o tanque com regulação contínua de velocidade de 0 a 12 rpm para misturar o concreto.

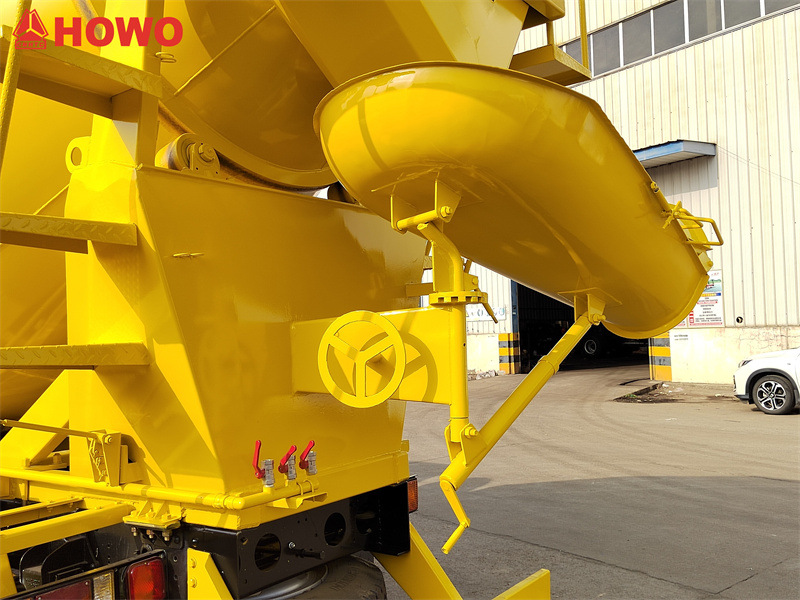

O tanque utiliza um design de lâmina dupla helicoidal em aço manganês Q355. Durante o transporte, o tanque gira em baixa velocidade (2-4 rpm) para garantir a distribuição uniforme do concreto. Durante a descarga, ele gira em alta velocidade (8-12 rpm), em coordenação com a alavanca de controle traseira, para ajustar o ângulo da calha de descarga e otimizar o esvaziamento. O sistema pneumático de abastecimento de água pressuriza o tanque, pulverizando água com uma vazão de ≥50 L/min para evitar a solidificação. Combinado com uma cabeça de 6 mm de espessura e tiras de vedação de dupla camada, a taxa residual é controlada para ≤0,5%.
