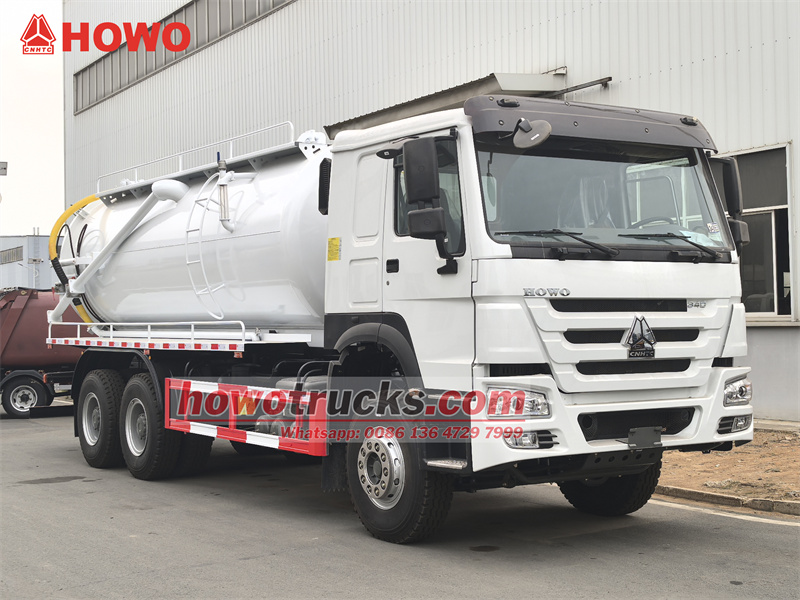

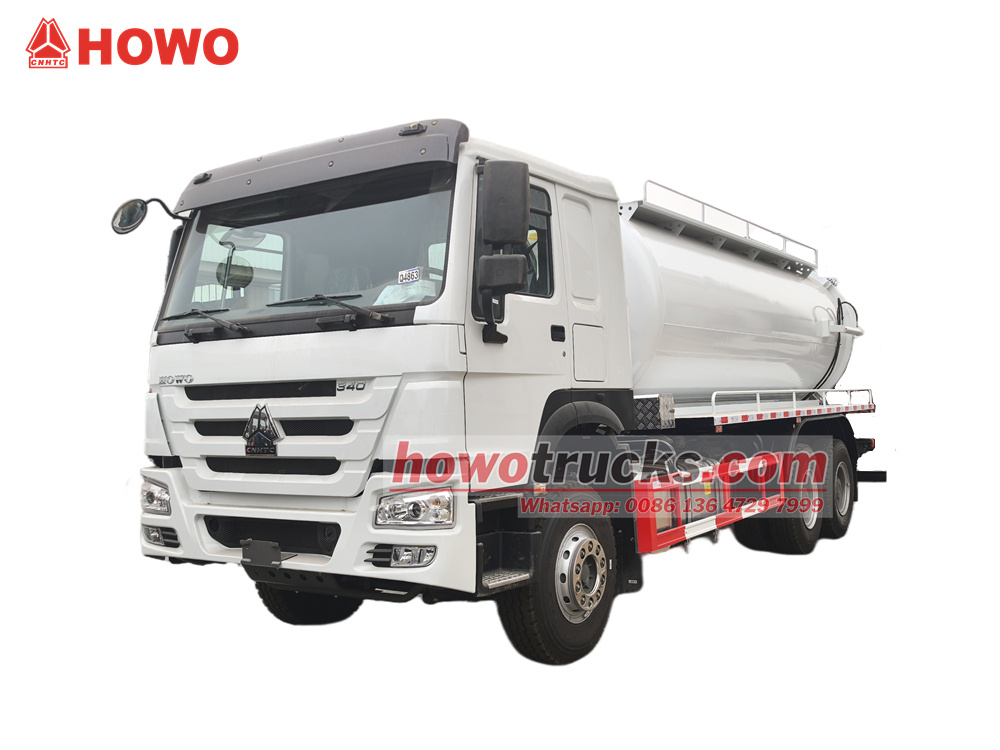

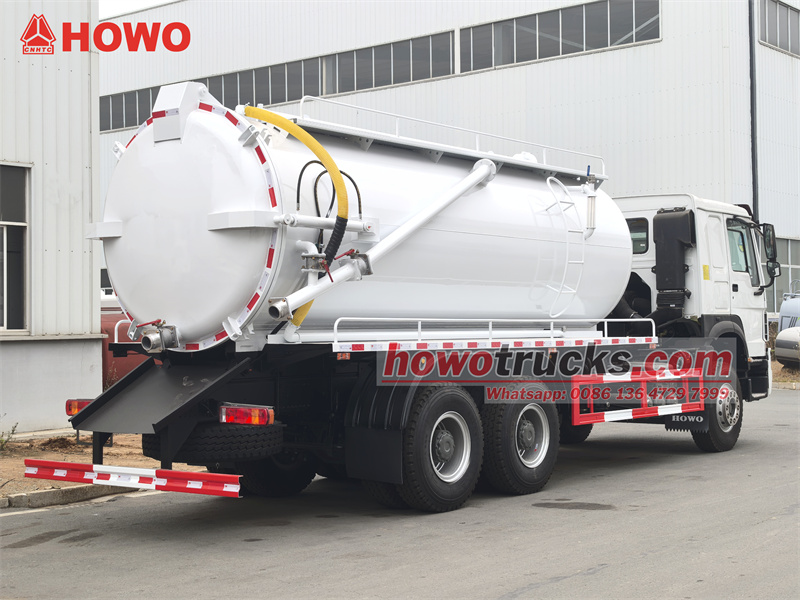

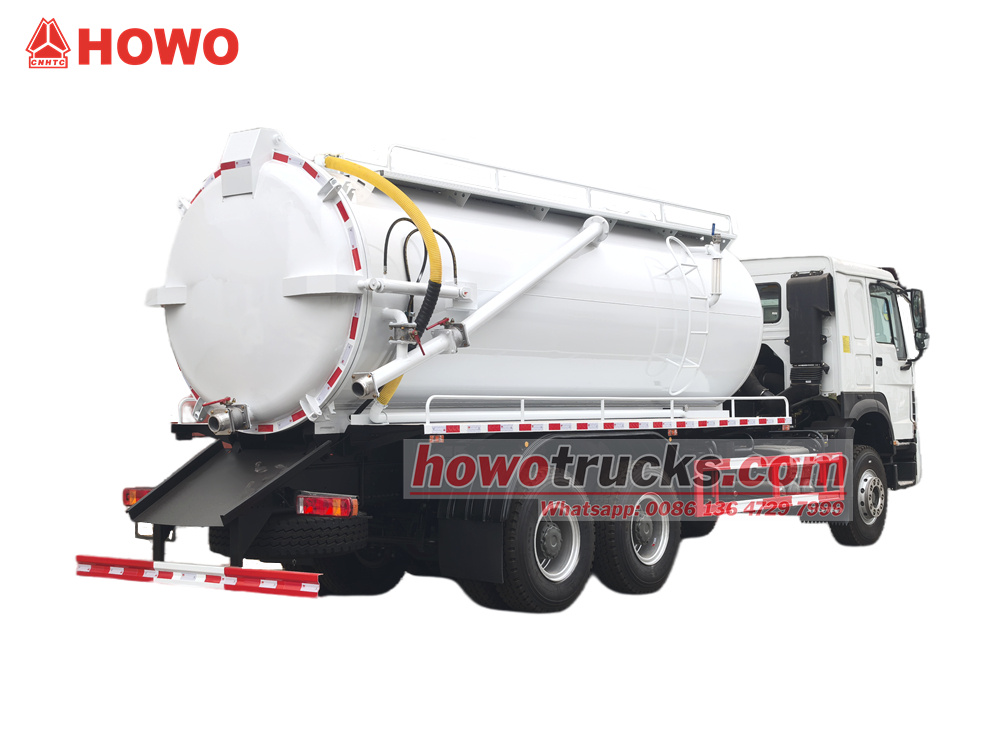

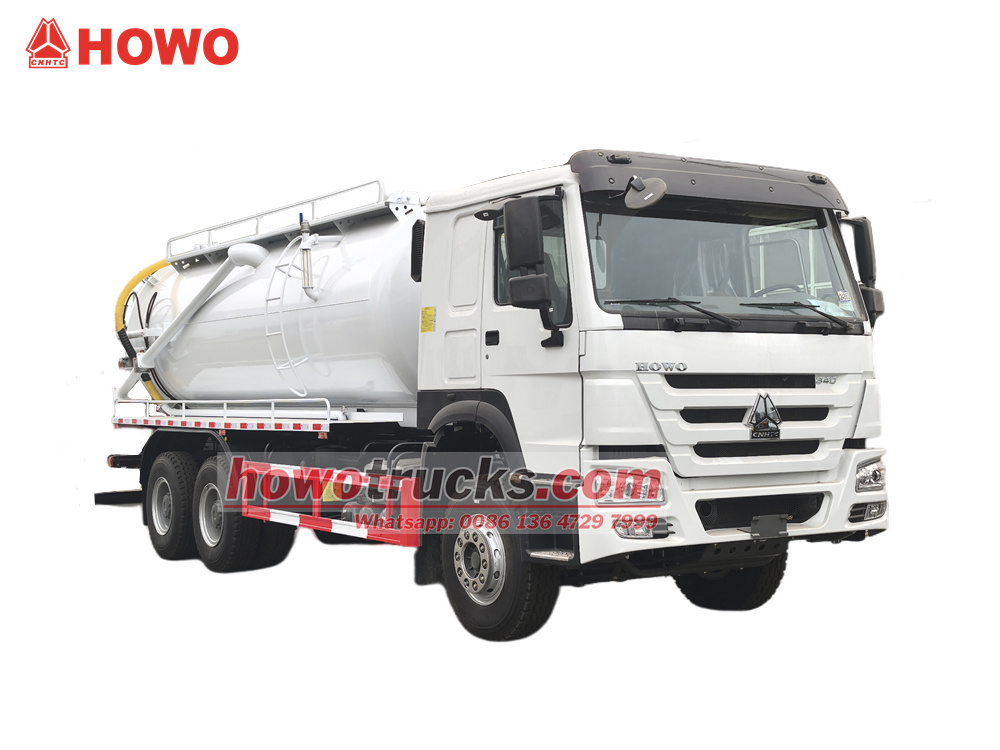

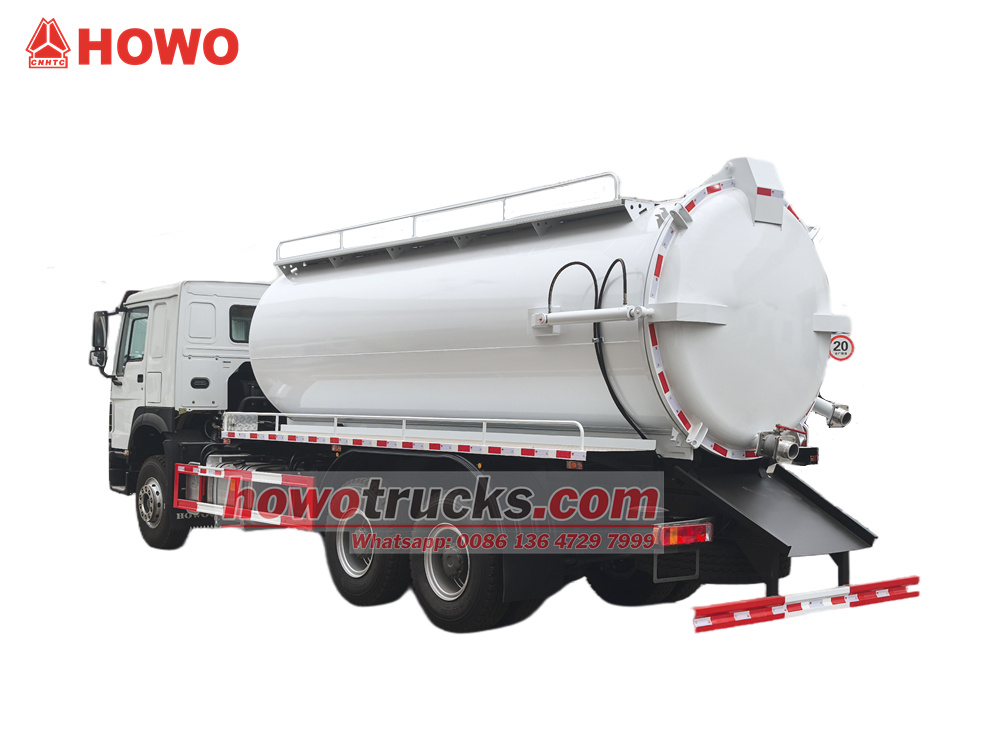

Caminhões-tanque para limpeza de esgoto HOWO

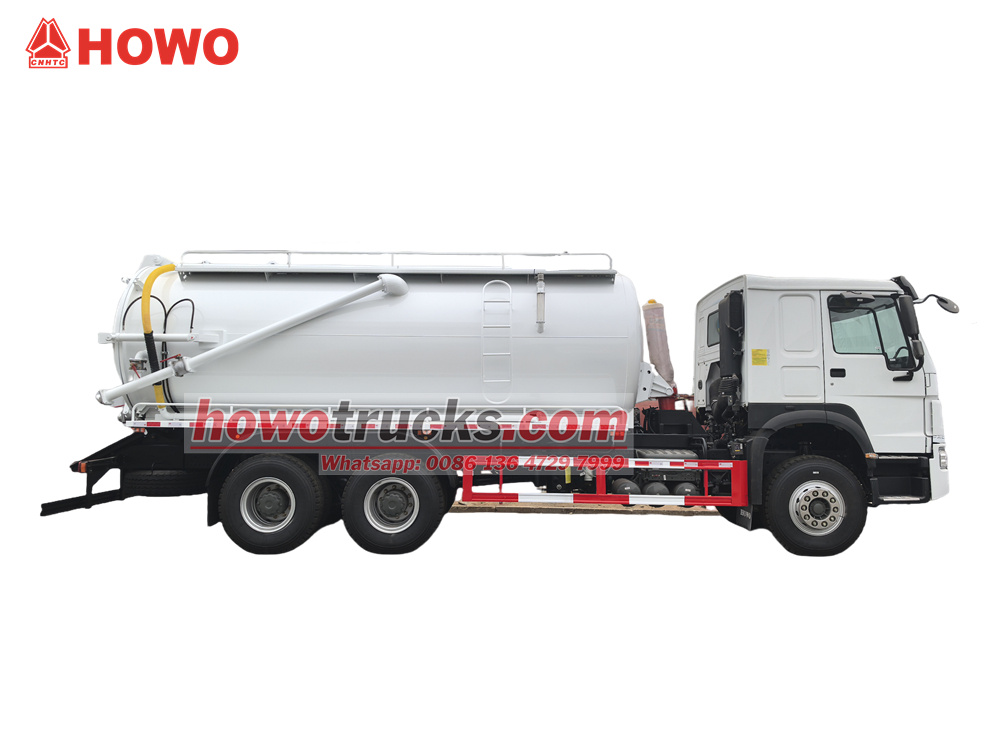

O caminhão de sucção de esgoto HOWO 6x4 de 15 m³ é uma modificação do chassi de cabine HOWO HW76. Possui distância entre eixos de 4600 + 1350 mm, é equipado com um motor Weichai WP10.340E22 e uma caixa de câmbio Sinotruk HW19710 de 10 velocidades. A carroceria superior é um tanque de esgoto de 15 m³, feito de aço carbono com 5 mm de espessura. O tanque pode ser levantado e a porta traseira pode ser aberta. Possui uma bomba de vácuo Jurop PN106D com vazão de 11.000 L/min. O veículo também está equipado com um visor, uma escada, uma válvula de descarga na porta traseira e uma alavanca hidráulica manual no lado do motorista (para controlar a abertura/fechamento da porta traseira e o levantamento/abaixamento do tanque).
Capacidade de trabalho :
15cbmTipo de cabine :
Howo HW76 cabinSistema de acionamento :
6x4,RHDDistância entre eixos (mm) :
4600+1350Específico do motor :
340HP / WEICHAI WP10.340E22Caixa de engrenagens :
HW19710 transmission, 10 forward and 2 reverseEixo dianteiro ( Kg ) :
7000Eixo traseiro ( Kg ) :
18000(2 AXLES)OCaminhões-tanque para limpeza de esgoto HOWO É um veículo especializado projetado para o manuseio eficiente de resíduos líquidos e semissólidos. Equipado com um motor Weichai de 340 cavalos de potência e uma transmissão de 10 velocidades, oferece potência robusta e adaptabilidade a condições de estrada complexas. A estrutura principal do caminhão é um tanque de aço carbono de 15 metros cúbicos, equipado com uma bomba de vácuo de alto fluxo Jurop italiana, que gera rapidamente uma forte pressão negativa para extrair com eficiência lodo de esgoto, resíduos de fossas sépticas, efluentes industriais e outros tipos de águas residuais. O tanque possui sistema de elevação hidráulica e a porta traseira pode ser aberta hidraulicamente para um esvaziamento rápido. A válvula de descarga da porta traseira também pode ser aberta para o descarte de esgoto, tornando a operação extremamente conveniente. Sua potente sucção, estrutura robusta e facilidade de operação o tornam amplamente utilizado na limpeza de fossas sépticas, desentupimento de ralos, sucção de lodo e outras operações.

Nossa fábrica é fabricante profissional na área de caminhões.
Garantimos que todos os produtos são novos e de alta qualidade.
»Ⅰ.Definição e Introdução do Produto:
Fabricante:CS TRUCKS GROUP LIMITADA
Características do produto
1. Conjunto motopropulsor comprovado: Motor Weichai + transmissão Sinotruk + chassi HOWO – Uma combinação perfeita de desempenho estável e ampla rede de assistência técnica em todo o país.
2. Sucção potente: A bomba de vácuo de alto fluxo JUROP oferece alta eficiência e pode lidar com uma variedade de condições de trabalho complexas.
3. Descarregamento conveniente: O sistema de descarregamento em modo duplo (basculamento por elevação + descarga direta pela porta traseira) acomoda resíduos de viscosidades variadas.
4. Tanque de grande capacidade: O tanque de sucção de grande capacidade, com 15 metros cúbicos, oferece uma ampla capacidade de carga e alta eficiência operacional.
5. Operação fácil: Equipado com uma alavanca de controle hidráulico manual ao nível do solo para manuseio simples e fácil de usar.
» Ⅱ.Parâmetros do produto para sucção a vácuo HOWO 15CBMcaminhão:
| HOWO 15CBM sucção a vácuo caminhão | |||
| Em geral | Marca do veículo | Caminhões CS | |
| Modelo do veículo | CS5250GXH | ||
| Marca do chassi | HOWO | ||
| Dimensão total | 9760 x 2550 x 3540 mm | ||
| Peso Bruto Total / Peso em Ordem de Marcha | 25000 kg / 11500 kg | ||
| cargas por eixo | 7000/18000 kg | ||
| Táxi | Capacidade da cabine | Cabine HOWO HW76, uma fileira e meia de assentos, com ar-condicionado, USB e assistente de direção. | |
| Motor | Tipo de combustível | Diesel, 6 cilindros em linha, 4 tempos, superalimentado, com intercooler, refrigerado a água | |
| Marca | WEICHAI | ||
| Modelo | WP10.340E22 | ||
| Poder | 340 HP/ 250 kW | ||
| Velocidade nominal | 2200 rpm | ||
| Torque máximo | 1250 N·m | ||
| velocidade máxima de torque | 1400-1600 rpm | ||
| Deslocamento | 9,726L | ||
| Padrão de Emissão | Euro 3 | ||
| Chassis | Tipo de acionamento | 6x4, esquerda direção manual | |
| Transmissão | Transmissão HW19710, 10 marchas à frente e 2 à ré. | ||
| Distância entre eixos | 4600+1350mm | ||
| Número de eixos | 3 | ||
| Especificações do pneu | 12.00R20 | ||
| Número do pneu | 10 pneus e 1 pneu sobressalente | ||
| Velocidade máxima | 89km/h | ||
| Tanque de combustível | Tanque de combustível de liga de alumínio de 400 litros | ||
| Pintar | tinta metálica | ||
| Superestrutura | Tanque | Capacidade do tanque | 15000 litros |
| Material do tanque | 5mm aço carbono com tratamento antisséptico | ||
| ângulo de elevação do tanque | ≥45° | ||
| Bomba de vácuo | Vácuo Bombear | Jurop PN106D | |
| Fluxo | 660 m³/h,11000 L/min,388cfm | ||
| Velocidade de rotação | 1300 rpm | ||
| Velocidade máxima com vácuo máximo | 2900 rpm | ||
| Vácuo | 27,5 Hg, 92% | ||
| Vácuo contínuo | 18 Hg, 60% | ||
| Pressão máxima | 1,5 bar, 21,8 psi | ||
| Potência máxima sem carga. | 18,4 HP/13,6 kW | ||
| Peso | 143 kg | ||
| Cabeça de sucção | 7 m de comprimento com DN 100 mm | ||
| Tempo de sucção | 250 s | ||
| Bicos | Um conjunto de bicos incluía | ||
| Bomba de vácuo | Altamente eficiente, taxa de vácuo 93%, sucção e descarga rápidas, altura de sucção de 6m. | ||
| A porta traseira pode ser aberta hidraulicamente para o descarregamento completo de materiais sólidos. | |||
| Todos os acessórios padrão: tampa de inspeção, kit de ferramentas, manual em inglês... | |||
| Opcional | ** O material do tanque pode ser aço inoxidável. | ||
» Ⅲ.Produto Introdução detalhada

Configuração do chassi
• Chassis: Chassi de cabine HOWO série HW76, distância entre eixos de 4600+1350 mm, tração 6x4, alta capacidade de carga.
• Motor: Equipada com um motor Weichai WP10.340E22. Cilindrada: 10 litros, potência máxima: 340 cavalos. Este motor é reconhecido pelo seu elevado torque, baixo consumo de combustível e alta confiabilidade, proporcionando ampla potência para operações de bombeamento e transporte.
• Transmissão: Utiliza a transmissão manual de 10 velocidades da série Sinotruk HW19710. A longa relação da primeira marcha proporciona excelente capacidade de subida, engates precisos e trocas de marcha suaves.

Configuração do corpo principal:
1. Tanque de sucção de esgoto:

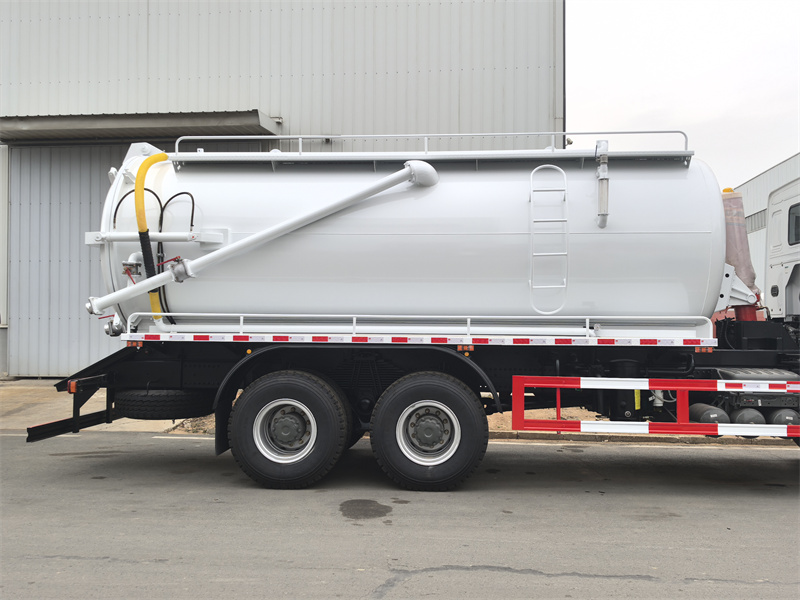

• Capacidade: Tanque de 15 metros cúbicos em aço carbono, construído com aço Q235B de alta qualidade e 5 mm de espessura. O interior do tanque recebe tratamento anticorrosivo para prolongar sua vida útil.
• Características estruturais:
Sistema de elevação hidráulica: Equipado com um mecanismo de elevação hidráulica, controlado por uma alavanca hidráulica manual do lado do motorista, ele inclina e eleva o tanque em um ângulo de 45 graus.° ângulo, facilitando o esvaziamento rápido dos resíduos.

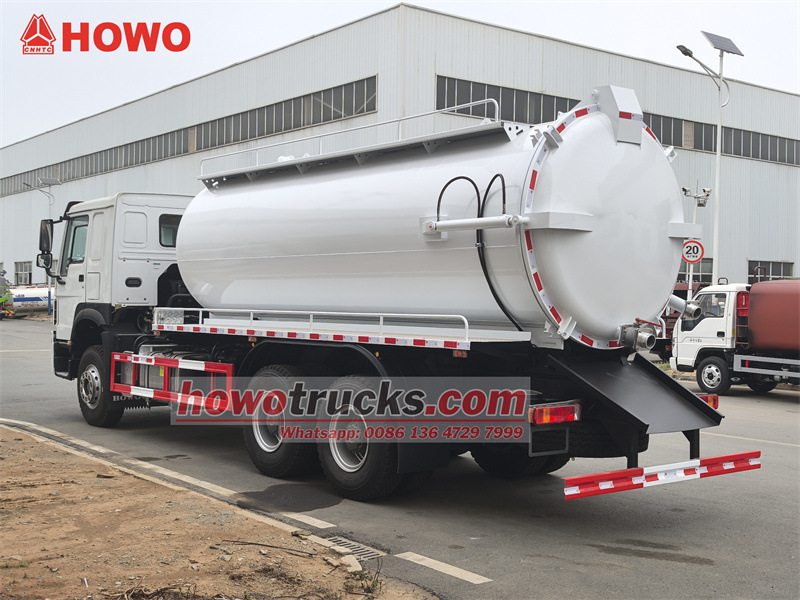

Porta traseira: A porta traseira possui um mecanismo hidráulico de abertura/fechamento com trava de segurança para evitar abertura acidental durante o uso. Ela também proporciona uma vedação eficiente para eliminar o risco de vazamentos.

2. Sistema de bomba de vácuo:

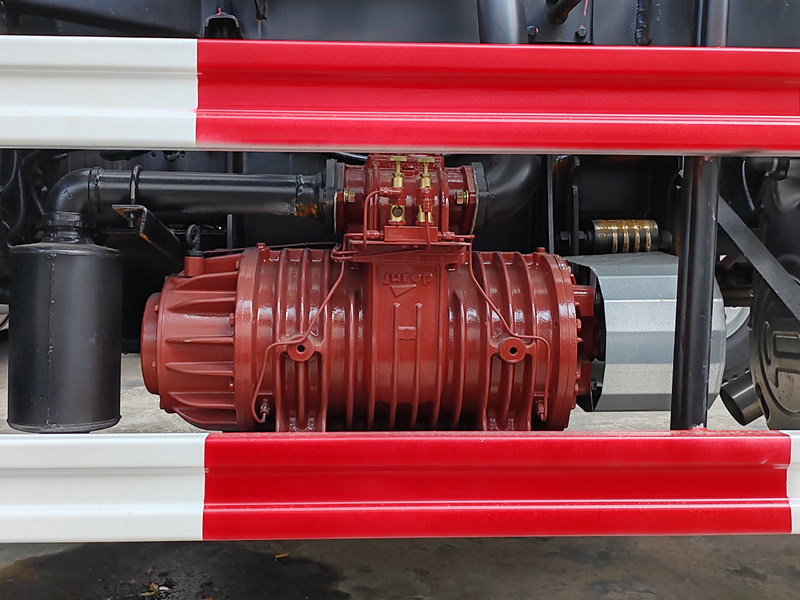

• Bomba de vácuo: Equipada com a renomada bomba de vácuo rotativa de palhetas Jurop PN106D.
• Taxa de bombeamento: 11.000 litros/minuto. Esta bomba oferece alta velocidade de bombeamento, alto vácuo (27,5 Hg, 92%), longo alcance de sucção e sucção potente, permitindo a extração rápida de lodo e esgoto altamente viscosos.
3. Operação e Controle:

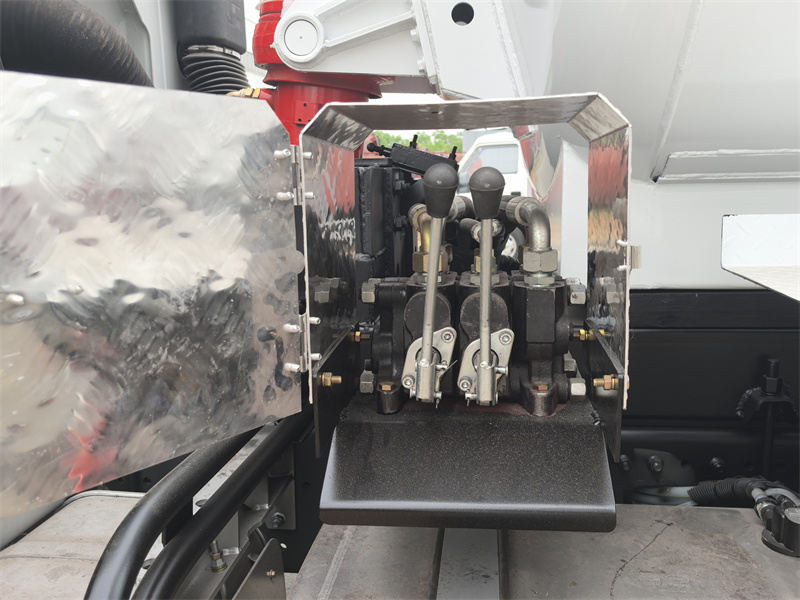

• Operação: Um joystick hidráulico manual está localizado na lateral da cabine para controle centralizado. O operador pode facilmente levantar/abaixar o tanque e abrir/fechar a porta traseira a partir do solo, garantindo segurança, conveniência e economia de tempo na operação.

4. Acessórios padrão:
• Mangueira de esgoto: Utilizado para monitorar o nível do líquido no tanque, evitando o transbordamento e que a bomba de vácuo seja sugada para dentro dele.
• Escada: Permite que os operadores acessem o teto do tanque para inspeção ou observação. O teto do tanque é antiderrapante e equipado com guarda-corpos laterais.
• Válvula de drenagem da porta traseira: Serve como uma porta de drenagem auxiliar, permitindo a descarga de líquidos menos viscosos sem a necessidade de levantar o tanque.
• Válvula anti-transbordamento: Uma válvula é instalada na parte superior do tanque para evitar o refluxo de resíduos quando o tanque estiver cheio.
Desenho de um caminhão de sucção de esgoto:

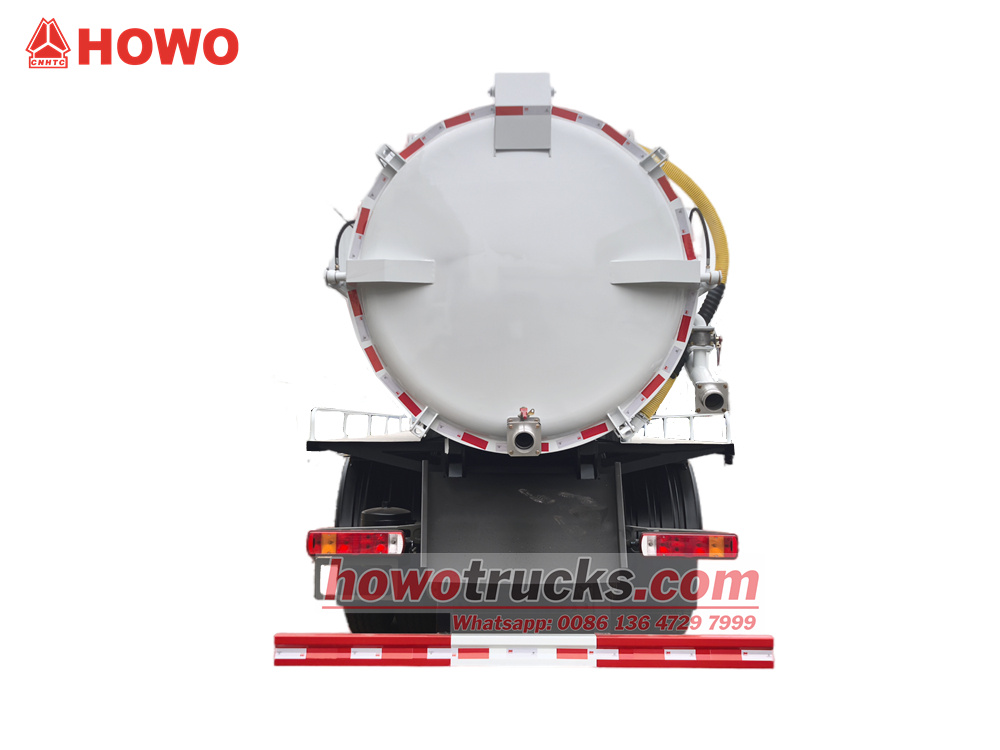

Abra a porta traseira:
Udescarregando o esgoto:


»IV. Princípio de funcionamento
O princípio fundamental de funcionamento de um caminhão de sucção de esgoto baseia-se na poderosa sucção de uma bomba de vácuo. O motor aciona a bomba de vácuo, que extrai continuamente o ar do tanque selado, criando um vácuo extremamente alto (estado de pressão negativa) em seu interior. Sob o efeito da pressão atmosférica, o esgoto e os detritos externos são forçados a entrar no tanque através do tubo de sucção, realizando o processo de sucção. Durante a operação, o nível do líquido pode ser monitorado através do visor. Para a descarga, a tampa traseira do tanque pode ser aberta para o despejo direto, ou o líquido pode ser expelido sob pressão positiva através de uma válvula de descarga. Todo o processo é controlado pelo sistema hidráulico do veículo, que gerencia a elevação do tanque e a abertura/fechamento da válvula.
